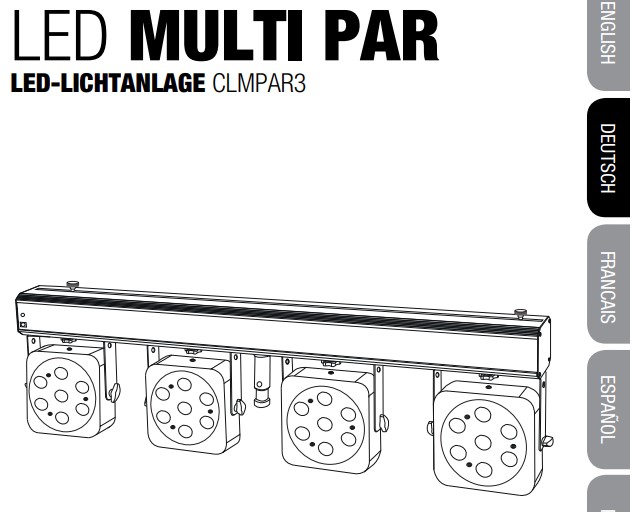

Hallo, ich benötige Unterstützung bei der Erstellung einer DDF für eine Cameo LED Bar "CLMPAR3" im 21-Kanal-Modus.

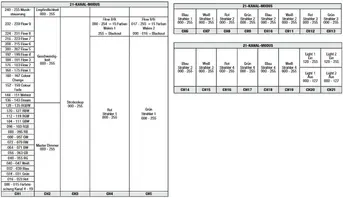

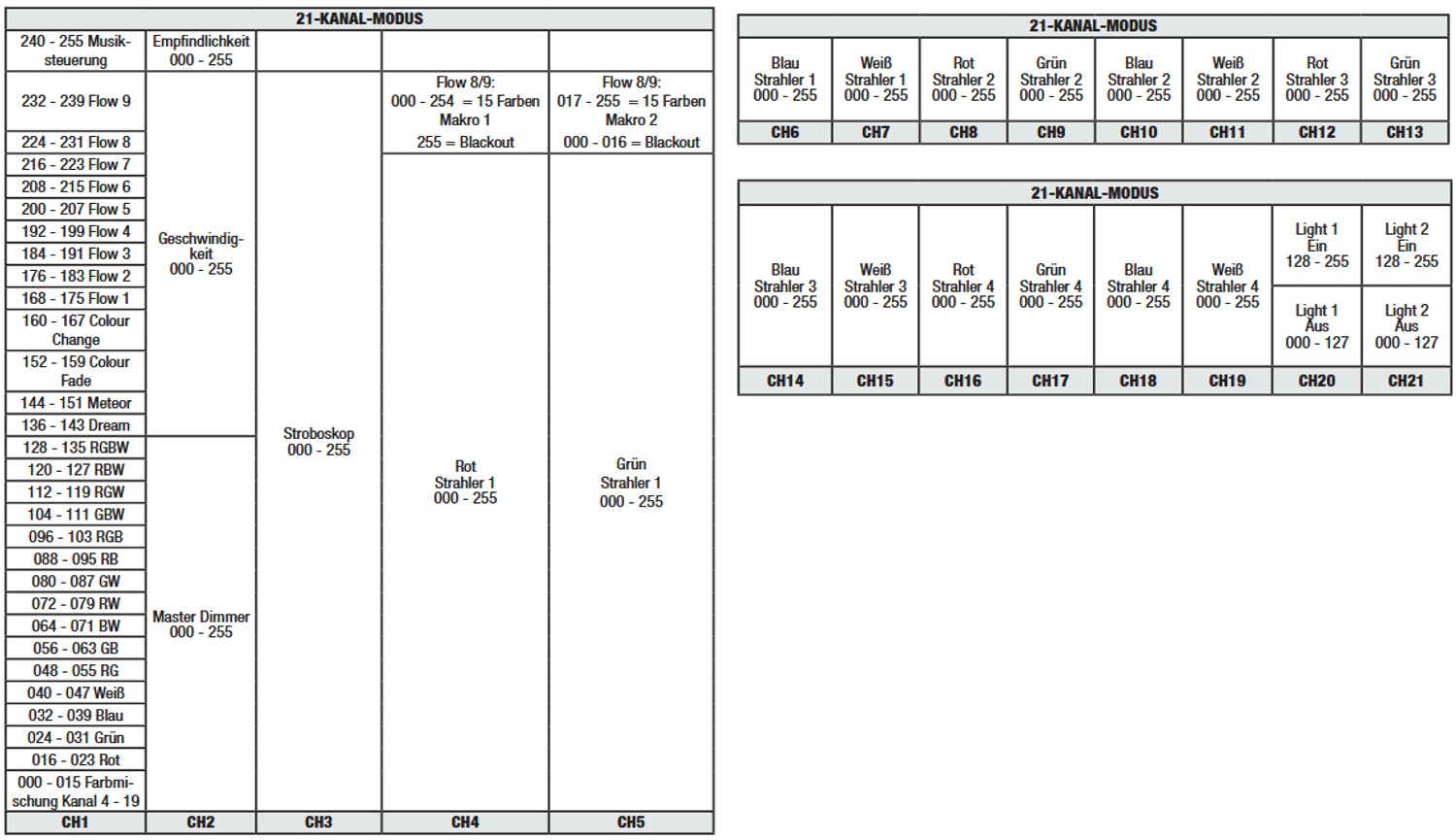

Aus dem Handbuch habe ich die Belegung der DMX Kanäle im 21-Kanal-Modus entnommen und versucht die Zusammenhänge zu analysieren.

Bis jetzt habe ich folgenden Entwurf für den Funktionsteil erstellt.

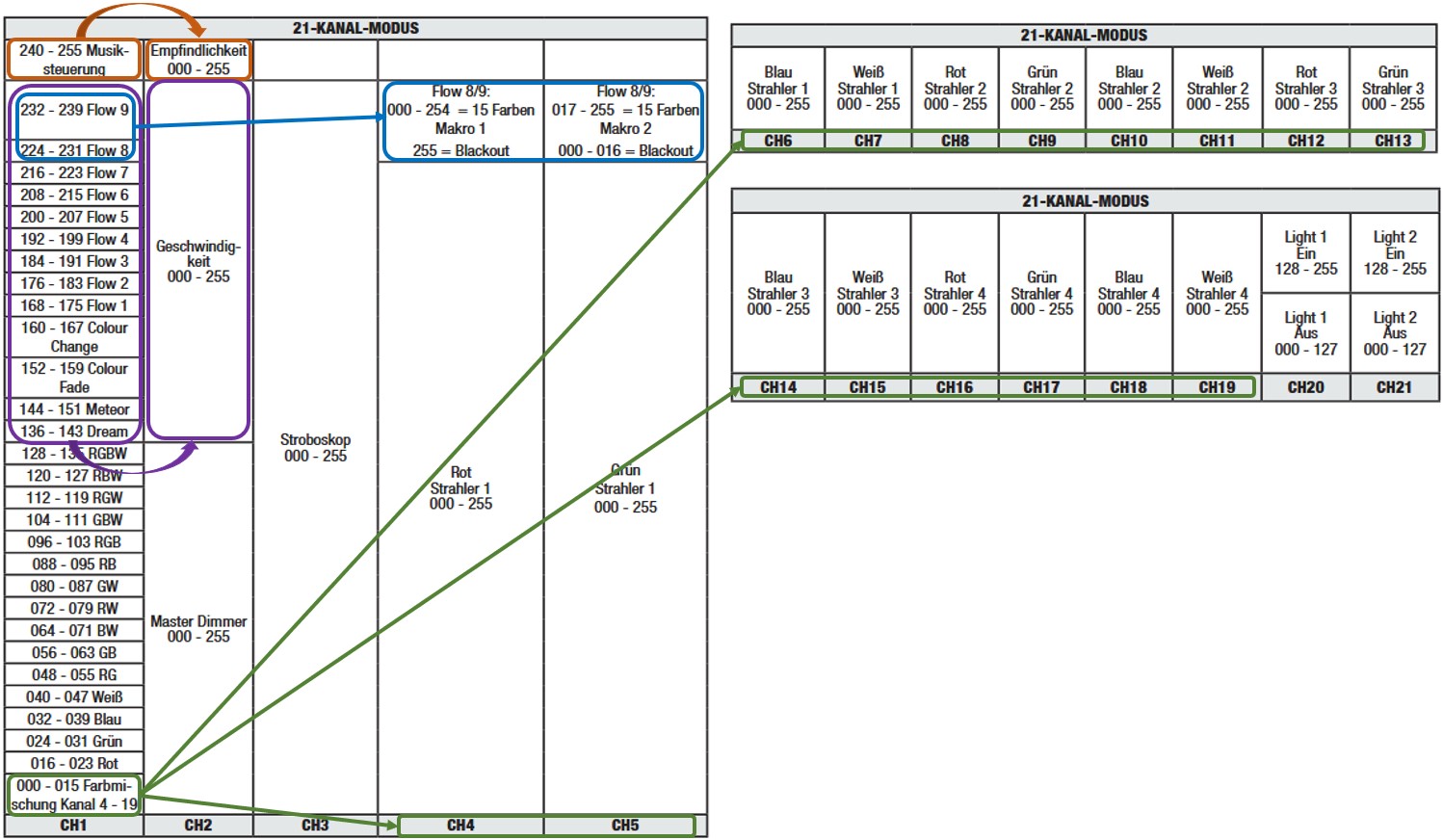

Kanal 1 : Über diesen Kanal erfolgt die Auswahl der hinterlegten Programme.

Dabei sind mehrerer Programme mit Verbindungen zu weiteren Kanälen ( Support Kanäle ? )

A) - Dabei wird über DMX Werte 000 bis 015 die Farbmischung über die Kanäle 4 bis 19 ( Farben Rot, Grün, Blau und Weiß für die vier Strahler ) aktiviert.

B) - Bei den DMX Werten 224 bis 239 ( Flow 8 u Flow 9 ) werden über die Kanäle 4 u. 5 Farben u. Blackout angesprochen.

C) - Im DMX Wertebereich 240 bis 255 wird die Musiksteuerung aktiviert und die Empfindlichkeit über den Kanal 2 gesteuert.

D) - Für die Programme im DMX Wertebereich 136 bis 239 wird die Geschwindigkeit über den Kanal 2 gesteuert.

Können alle Auswahlmöglichkeiten in einer Auswahlliste <rawstep dmxchannel="0" name="Programme"> für den Kanal 1 hinterlegt werden ?

<functions>

<rawstep dmxchannel="0" name="Programme">

<step caption="manuelle Farbmischung" mindmx="0" maxdmx="15"/>

A) Wie kann die Verbindung zu den Kanälen 4 bis 19 erstellt werden ?

Im dmxc3 wiki-de habe ich Beispiele für den Supporthandler gefunden. Leider kann ich die Syntax nicht auf meinen Fall übertragen.

In einem DDF für DMXControl 3 gibt es den so genannten supporthandler.

Dieser besteht immer aus zwei Teilen:

- der Angabe, welcher DMX-Kanal die Funktion umschaltet

( Versuch für Fall A ) <manuelle Farbmischung dmxchannel="0">

- der Zusatz an der Definition, bei der eigentliche Wert festgelegt wird

( Versuch für Fall A ) <support dmxchannel="3-18" name="???"

<step caption="Rot" mindmx="16" maxdmx="23"/>

<step caption="Grün" mindmx="24" maxdmx="31"/>

<step caption="Blau" mindmx="32" maxdmx="39"/>

<step caption="Weiß" mindmx="40" maxdmx="47"/>

<step caption="Rot-Grün" mindmx="48" maxdmx="55"/>

<step caption="Grün-Blau" mindmx="56" maxdmx="63"/>

<step caption="Blau-Weiß" mindmx="64" maxdmx="71"/>

<step caption="Rot-Weiß" mindmx="72" maxdmx="79"/>

<step caption="Grün-Weiß" mindmx="80" maxdmx="87"/>

<step caption="Rot-Blau" mindmx="88" maxdmx="95"/>

<step caption="Rot-Grün-Blau" mindmx="96" maxdmx="103"/>

<step caption="Rot-Blau-Weiß" mindmx="104" maxdmx="111"/>

<step caption="Rot-Grün-Weiß" mindmx="112" maxdmx="119"/>

<step caption="Rot-Blau-Weiß" mindmx="120" maxdmx="127"/>

<step caption="Rot-Grün-Blau-Weiß" mindmx="128" maxdmx="135"/>

<step caption="Dream" mindmx="136" maxdmx="143"/>

<step caption="Meteor" mindmx="144" maxdmx="151"/>

<step caption="Coulour Fade" mindmx="152" maxdmx="159"/>

<step caption="Coulour Change" mindmx="160" maxdmx="167"/>

<step caption="Flow 1" mindmx="168" maxdmx="175"/>

<step caption="Flow 2" mindmx="176" maxdmx="183"/>

<step caption="Flow 3" mindmx="184" maxdmx="191"/>

<step caption="Flow 4" mindmx="192" maxdmx="199"/>

<step caption="Flow 5" mindmx="200" maxdmx="207"/>

<step caption="Flow 6" mindmx="208" maxdmx="215"/>

<step caption="Flow 7" mindmx="216" maxdmx="223"/>

<step caption="Flow 8" mindmx="224" maxdmx="231"/>

<step caption="Flow 9" mindmx="232" maxdmx="239"/>

B) Wie kann die Verbindung zu den Kanälen 4 u. 5 erfolgen ?

D) Wie kann die Verbindung zum Kanal 2 ( Geschwindigkeit der Programme ab DMX Wert 128 ) erfolgen ?

<step caption="Musiksteuerung" mindmx="240" maxdmx="255"/>

C) Wie kann die Verbindung zum Kanal 2 ( Empfindlichkeit der Musiksteuerung ) erfolgen ?

</rawstep>

Kanal 2 : Wird der Master Dimmer anschließend in der Form <dimmer dmxchannel="1" /> hinterlegt oder wird die Syntax durch die Support Funktionen verändert ?

Kanal 3 : In der Bedienungsanleitung finde ich keine Angaben zu den Strobe Eigenschaften. Ich würde folgende Einstellungen testen.

<strobe dmxchannel="2">

<step type="open" mindmx="0" maxdmx="9"/>

<range type="linear" mindmx="10" maxdmx="255" minval="0.1" maxval="20"/>

</strobe>

Kanäle 4 bis 19 : Über diese Kanäle werden die Rot, Grün, Blau u. Weiß LEDs der vier PAR-Scheinwerfer gesteuert.

Ich möchte die Bar als einzelne PAR Scheinwerfer in der Stage View ansprechen können.

Ist deshalb eine Aufteilung in eine DDF für die gemeinsamen Kanäle der BAR und eine DDF für die Rot, Grün, Blau u. Weiß LEDs der vier PAR-Scheinwerfer sinnvoll ?

Der PAR Scheinwerfer würde dann viermal hinterlegt ( Scheinwerfer 1 bis 4 ).

Kanal 20 u. 21 : Steckdosen 1 u. 2

<rawstep dmxchannel="19" name="Steckdose 1">

<step caption="Aus" mindmx="0" maxdmx="127"/>

<step caption="Ein" mindmx="128" maxdmx="255"/>

</rawstep>

<rawstep dmxchannel="20" name="Steckdose 2">

<step caption="Aus" mindmx="0" maxdmx="127"/>

<step caption="Ein" mindmx="128" maxdmx="255"/>

</rawstep>

</functions>

Für ein paar gute Hinweis wäre ich sehr dankbar.

VG B_R

Ich habe die Zeile zwischenzeitlich gelöscht und es scheint zu laufen. Für meinen Einsatz ist das völlig ausreichend.

Euch allen vielen Dank für die Unterstützung.

VG B_R

Quote from JPK

Schau mal bitte in den Kernel, was der sagt. Der müsste entsprechend meckern.

Ich erhalte folgende Meldung : 00:37:39 ERROR DeviceManager - Exception when creating Device: A SubProperty with this Name "Yellow" is already registered

Quote from mcbeth1307

Quote from B_R

Meine DDF liefert schon für den ersten Kanal eine Fehlermeldung.

Hi B_R,

was für eine Fehlermeldung bekommst Du denn?

Kannst Du die evtl. hier posten ?

Hallo mcbeth1307,

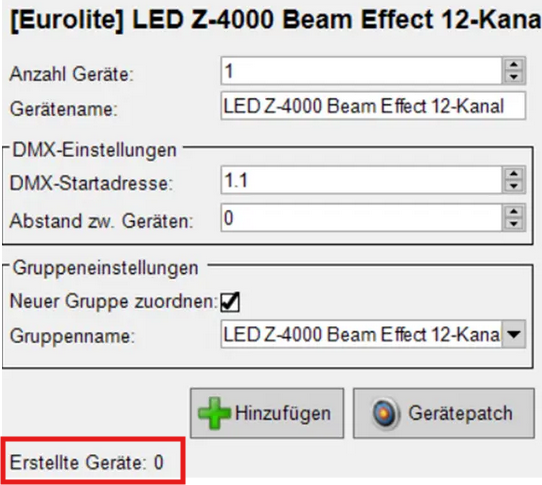

nach der letzten Änderung ( Hinweis von Blackbeard ) erhalte ich keine Fehlermeldung. Das Gerät wird aber nicht ins Projekt geladen ( Meldung : Erstellte Geräte : 0 )

VG B_R

Hallo Carsten,

das werde ich mal versuchen, aber wie werden dann die Kanäle 9 und 10 verwendet ?

VG B_R

Hallo Steff, zuerst eine Info zu meinem Kenntnisstand. Ich bin ein absoluter DMX Control Anfänger. Es ist die erste DDF Datei die ich schreibe. Über eine andere DDF habe ich nur nachgedacht.

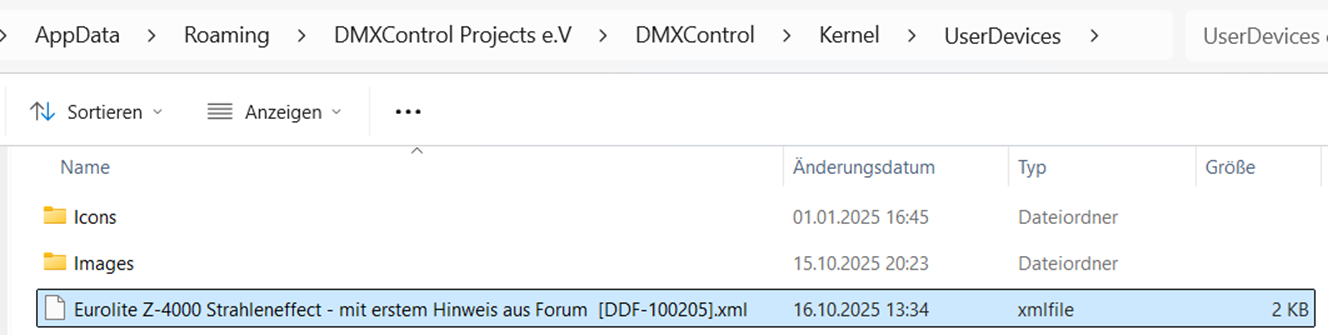

Die DDF habe ich in Notepad++ geschrieben und anschließend ins Verzeichnis UserDevices kopiert.

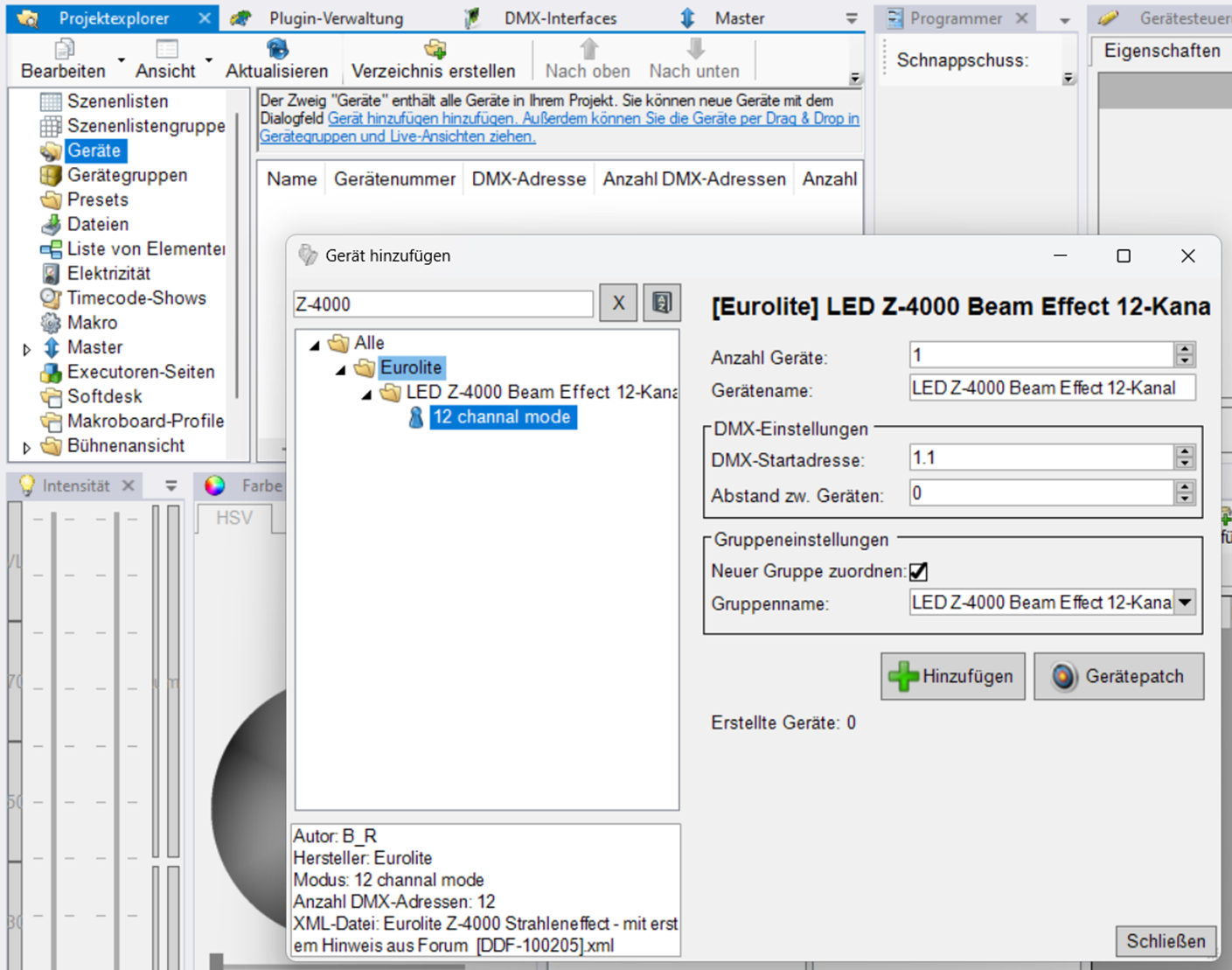

Dieses Gerät wird mir jetzt auch in einem neuen Projekt angezeigt. Aber einfügen kann ich das Gerät leider nicht.

VG B_R

Hallo Blackbeard,

Danke für den Hinweis. Ich habe die Datei überarbeitet, aber leider läuft auch die geänderte Version noch nicht.

Hallo, ich benötige etwas Unterstützung bei der Erstellung einer DDF für einen Eurolite Z-4000 Strahleneffekt.
Meine DDF liefert schon für den ersten Kanal eine Fehlermeldung. Verschiedene Versuche haben leider kein positives Ergebnis erzielt.

Aus der Bedienungsanleitung habe ich die folgenden Informationen zum 12-Kanal-Modus.

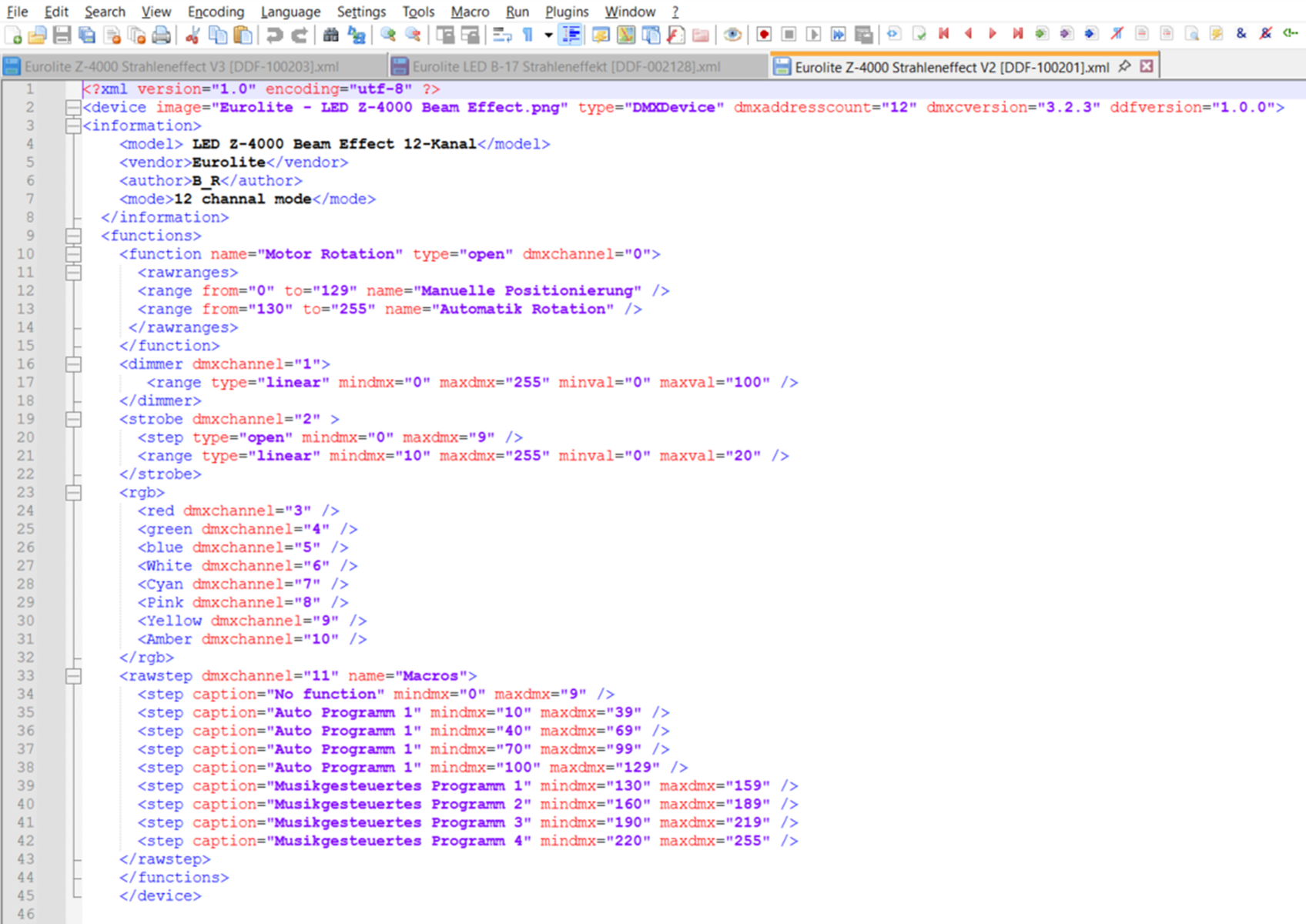

Dafür habe ich die folgende Datei erstellt.

Für ein paar gute Hinweis währe ich sehr dankbar.

VG B_R

Danke für die guten Tipps und Anregungen von euch beiden.

Hallo KaHe,

auch die Derby's sollten, falls ich das richtig erkenne, über die Kanäle 16 bis 20 im 25CH Modus funktionieren.
Aber es spricht auch einiges für den 36CH Modus. Ich möchte auch diesen Weg als zweite Variante weiter betrachten.

Ich habe versucht das einmal durchzuspielen. Über den Weg Geräte hinzufügen / Alle / Generic habe ich die folgende DDF gefunden : Generic Generic RGBWAUV.xml / Anzahl DMX-Adressen : 6 Version 1.0 / Hersteller: Generic / Autor: Joseph Noetzel . Die Bezeichnung mit RGBWAUV und 6 DMX - Kanälen sieht passend aus. Kann ich diese DDF verwenden ? Wie kann ich das selbst prüfen ?

Aber für die Derby's habe ich nichts gefunden.

Für die Flash Light's könnte vielleicht auch die DDF der Cameo Multi FX BAR ( ohne EZ ) verwendet werde. Gefunden über Alle / Cameo / Multi FX BAR / PAR ( 1 Channel ) .
Hersteller : Cameo / Modus : PAR ( 1 Channel ) / Anzahl DMX-Adressen 1 / Kommentar : Cameo Multi FX BAR - Flash - 1 Channel.

Hallo JP,

die neuen Erkenntnisse habe ich in meine Übersicht eingepflegt. Jetzt ist die Frage ob jemand eventuell die Cameo Multi FX BAR EZ bereits mit DDF's hinterlegt hat. Für eine Kopie der DDF's wäre ich sehr dankbar. Bis dahin werde ich mir mal die Info's zur DDF Bearbeitung ansehen müssen. Aber eine grundsätzliche Frage vorab habe ich noch. Kann ich bestehende DDF's umarbeiten oder müssen die DDF's komplett neu erstellt werden ? Wie könnte ich geeignete Vorlagen für die Bearbeitung finden ?

VG B_R

Hallo KaHe,

ich habe die Datei noch einmal als PDF gespeichert.

VG B_R

Hallo JP,

Danke für die ausführliche Beschreibung. Ich habe versucht mir das ganze einmal grafischen Darstellung aufzubereiten ( siehe Anhang ). Dabei habe ich doch noch einige Verständnisprobleme. Für einzelne Geräte ( z.B. nein PAR Scheinwerfer ) habe ich die Zusammenhänge vermutlich verstanden. Aber bei der BAR aus 4 PAR Scheinwerfern, 2 Derby's und 4 Flash Light's bin ich noch unsicher. In meinem Beispiel habe die folgenden Einstellung vorausgesetzt.

1) Als Startadresse ist für die BAR die A001 gespeichert. ( An der BAR kann nur eine Startadresse hinterlegt werden )

2) Als DMX Betriebsart wurde 28CH eingestellt.

Folgende Fragen habe ich noch :

A) In dieser Betriebsart ist der Kanal 1 für den Master Dimmer für die 4 PAR Scheinwerfer und die zwei Derby's zuständig. Wird der Master Dimmer dann über eine eigene DDF ( mit einem Kanal ) für ein pseudo Gerät angesprochen ?

B) Die Kanäle für die PAR Scheinwerfer und Derb's sind jeweils zwei Geräte an der BAR zugeordnet ( z.B. Kanal 4 die Farbe blau für die PAR Scheinwerfer 1 + 4 ). Wird dann im DMX Control 3 für beide Scheinwerfer nur ein Gerät ( Platzhalter für PAR 1 + 4 ) hinterlegt.

C) Über die Kanäle 22 - 24 können Auto Programme für die PAR Scheinwerfer, Derby's und die Flash Light's angesprochen werden. Diese würden dann die entsprechenden Kanäle im Bereich 2 bis 21 überschreiben. Aber bei welcher Einstellung werden die Kanäle nicht überschieben ? In der 5CH1 Mode Tabelle ist auch der Wert 000 dem Blackout zugeordnet. Werden diese Funktionen auch über eine gesonderte DDF angesprochen ? Würde in dieser DDF auch der Kanal 25 für die interne Funktion Sound Controll abgebildet ?

D) Gibt es vielleicht für den 25CH Mode der Cameo Multi FX EZ BAR schon irgendwo DDF Dateien ?

Viele Fragen ! Weiterhin vielen Dank für Eure Unterstützung.

VG B_R

Hallo KaHe

zu Punkt 1 - PAR Adressen : Diese Adressen beziehen sich nur auf die Cameo Geräte. Sie stammen aus der Übersicht Gerätepatch mit den ausgewählten Geräten. Hier liegt wahrscheinlich mein Problem. Die DDFs passen nicht zur Cameo Multi FX BAR EZ sondern vielleicht nur zur Cameo Multi FX BAR ( ohne EZ ).

zu Punkt 2 - U'King PAR : Ja, die ZQ-B273 möchte ich auch einbinden. Für diese Geräte habe ich die DDF gefunden und es scheint alles zu funktionieren.

Ein ganz grundsätzliche Frage. Müssten für jede der Steuerungsfunktionen ( 5-Kanal 1, 5-Kanal 2, 7-Kanal, 10-Kanal, 25-Kanal, 28-Kanal und 36-Kanal DMX-Steuerung ) andere DDF verwendet werden da sonst die Kanalzuordnungen nicht stimmen ? Aber solche BARs werden immer über DDFs für die einzelnen Geräte angesprochen und nicht über eine gemeinsame für die BAR. Sehe ich das richtig ?

VG B_R

Hallo Zusammen,

ich möchte eine kleine private Feier mit Licht zur Tanzmusik versorgen. Ein DMX-Interface ( Eurolite USB-DMX512-PRO Interface MK2 ) und 4 LED PAR Scheinwerfer ( U’King LED PAR ZQ-B273 ) habe ich zur Verfügung. Aber leider keinerlei Erfahrung mit DMX / DMX-Control 3.

Jetzt überlege ein Leihgerät mit einzubinden. Also habe ich mich nach Leihgeräten umgesehen und bin auf die Cameo Multi FX BAR EZ gestoßen. Für die Geräte habe ich auch DDF Quelldateien gefunden.

Cameo Multi FX BAR ( PAR ( 5 Channel)) [DDF-001875].xml

Cameo Multi FX BAR ( Derby ( 5 Channel)) [DDF-001871].xml

Cameo Multi FX BAR ( PAR ( 1 Channel)) [DDF-001872].xml

Doch nach einem Blick in die Bedienungsanleitung bin ich sehr verunsichert. Dort finde ich auf Seite 16 die Information :

STEUERUNGSFUNKTIONEN

5-Kanal 1, 5-Kanal 2, 7-Kanal, 10-Kanal, 25-Kanal, 28-Kanal und 36-Kanal DMX-Steuerung

Und auf Seite 19 die Anleitung zur Eingabe nur einer Startadresse.

In meinem Versuchsprojekt sind die Geräte wie folgt zugeordnet :

PAR 1 ( DMX-Adresse 1.1 )

PAR 2 ( DMX-Adresse 1.6 )

PAR 3 ( DMX-Adresse 1.11 )

PAR 4 ( DMX-Adresse 1.16 )

Derby 1 ( DMX-Adresse 1.21 )

Derby 2 ( DMX-Adresse 1.26 )

Stroboskop-LEDs ( DMX-Adresse 1.31 )

An dieser Stelle komme ich aktuell leider nicht weiter. Habe ich die richtigen DDFs für die Hardware ? Müssen die Geräte in einer bestimmten Reihenfolge eingefügt werden ? Könnte ich wahlweise mit diesen Einstellungen auch auf die hinterlegte Betriebsart Musiksteuerung aktivieren ? Leider kann ich es nicht mit der Hardware Testen ( Leihgerät ). Oder ist die Umsetzung, für einen Anfänger, zu herausfordernd ?

Für Eure Unterstützung wäre ich sehr dankbar.
