    Hallo,
    ich habe seit heute einen defekten Atomic, jedoch wurden die die defekten Bauteile auf der Platine ausgetauscht und wollt ich gerne wissen, ob mir vielleicht jmd weiterhelfen könnte, da ein Schaltplan direkt online ja nicht verfügbar ist eine Anfrage an Martin ist zwar raus, wie lange das dauert weiß ich jedoch nicht und ob die den Plan oder einen Teil davon rausgeben weiß ich auch nicht...

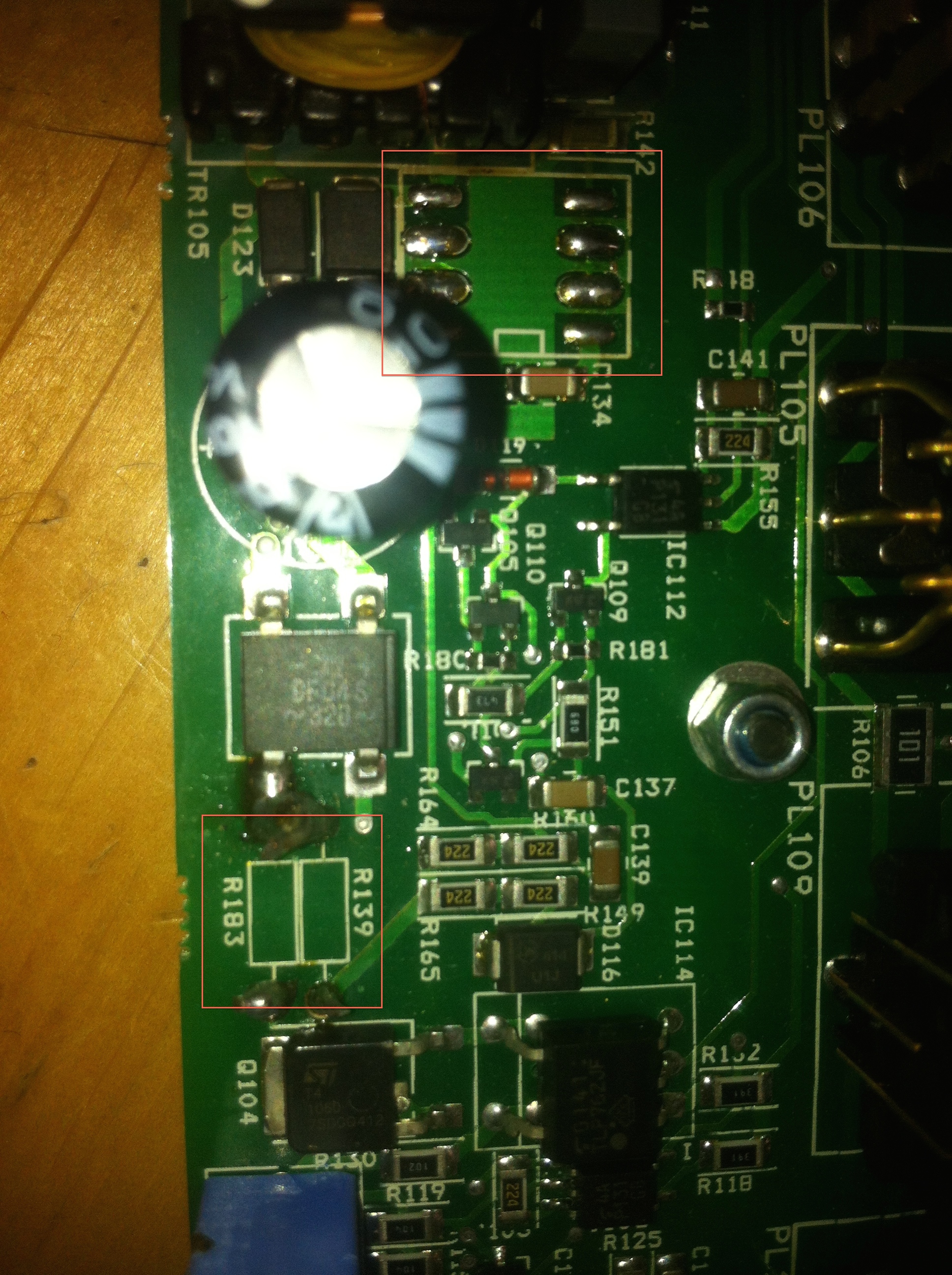

    Hier mal ein Bild von den Besagten Lücken:

    Vielleicht hat jemand ja schon den Plan oder würde kurz auf seinem Atomic nachschauen, wäre euch sehr dankbar :)

    Gruß Philipp

    Edit: Man glaubt es kaum grad hab ich den Plan gefunden, jedoch ist er sehr schwer erkennbar..
    Ach ja ich suche R139, R183 und IC1??.

    Edited once, last by LTK (March 18, 2014 at 6:42 PM).

    Hallo,

    Also aus den beiden Widerständen oben lese ich jeweils 2,2 MOhm...
    Bei dem IC würde ich sagen es handelt sich um einen TNY255... ! wohl eher 255 !
    Aber alle Angeben wie immer ohne Gewähr.

    Gruß xXWARWICKXx

    Hi,

    Also zu einem TNY299 finde ich nichts bei google... denke es ist der TNY255 zu dem gibt es auch ein Datenblatt und die Beschriftungen und Pinbeschriftungen passen, der oberste Pin rechts wäre demnach 5 und so sehen auch die Ziffern der Bezeichnung aus
    - Drain
    - Enable
    - Bypass

    Gruß xXWARWICKXx

    Ja, TNY255 müsste stimmen. Aber die 9 sieht auch verdammt ähnlich aus.

    Die 2,2MOhm kommen von der Angabe 2M2 der Widerstände, was für 2MegaOhm und noch ne 2 an der Nächsten stelle steht, also 2.200.000 Ohm

    Und Das die nicht SMD sind, liegt evtl. An der Leistung. Die 0805 SMD schaffen( meist) nur 0,1W. Die THT normal 0,25; vielleicht waren hier auch noch stärkere drin.

    Grüße
    Korni

    Hi,

    Leistung, das wäre das einzige was mir einfällt... Oder, aber das ist weit hergeholt, soweit ich das richtig erkenne versorgen die den Thermoschalter und evtl. könnte das eine potentielle Fehlerstelle sein und man wollte das Austauschen erleichtern...

    xXWARWICKXx

    Bedeutet für dich, dass du einen TNY255 brauchst und zwei Wiederstände mit 2,2 Ohm ( nicht MegaOhm, wie zunächst vermutet)

    Sowas gibt's bei Reichelt, Conrad,...
    Und dann muss das wieder da rein

    Allerdings arbeitet dein Strobe mit 230V!!! Diese können Lebensgefährlich sein. Lass das, wenn du dir Nicht sicher bist lieber von einem Fachmann machen!!!!!!

    Grüße
    Korni

    Bin mir ehrlich gesagt auch nicht sicher, aber ich gehe doch von 2,2 Ohm aus, da ja darüber auch die gesamte Stromversorgung über den Thermoschalter läuft, MegaOhm würden den Strom viel zu stark begrenzen, rein vom Schaltungstechnuschen her.

    Warte aber mal ab, was die von Martin dazu sagen.

    Grüße
    Korni

    Naja die Hoffnung stirbt zuletzt und ansonsten gibts ja immer noch ein fertiges board...
    Der Strobo kommt von einer Firma und der hatte keine Lust mehr ihn zu reparieren..
