Da ich gebeten wurde, einen Thread zu öffnen, hier ist er.
Also anders als erwartet bin ich fertig mit löten. es sollte also alles verlötet sein was man löten musste.
ich hab probeweise mal strom drangehängt, geleuchtet hat nix.
usb dran gehängt und die usb lampe leuchtet. treiber suche kommt allerdings nicht!
da ich nun nicht weiß was los ist mit dem teil, ne frage an euch, ist was falsch?
theoretisch sollte sich nichts berühren, die transistor led leuchtet auch nicht!
Probleme mit meinem Interface
-
- DE Interface
-
DJ Sover -
March 28, 2013 at 5:43 PM -
Thread is Resolved
We proudly present: The release of DMXControl 3.3.3!
On September 29, 2026, we held our release show for DMXControl 3.3.3. During our usual “hour-long” session, we showed you all the new features in this version and what it now has to offer.
Read all about it in the corresponding news article: We proudly present: The release of DMXControl 3.3.3!
-
Quote
da ich nun nicht weiß was los ist mit dem teil, ne frage an euch, ist was falsch?
Da meinen Glaskugel im Moment defekt ist, mach mal ein paar hochauflösende Fotos

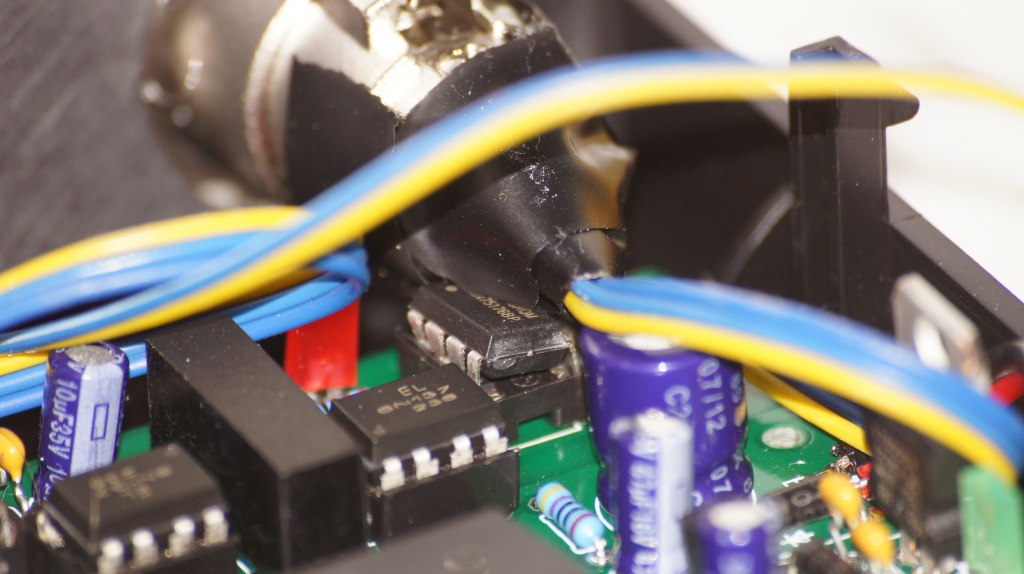

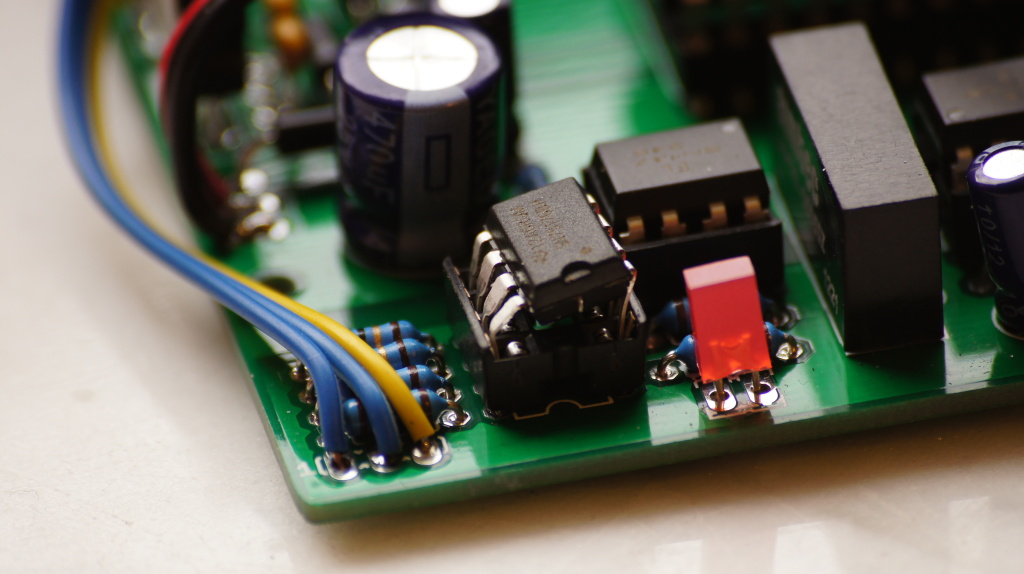

von der Vorderseite und der Rückseite der Platine.Am besten auch aus verschiedenen Richtungen wegen der Spiegelungen.
Dann können wir hier mal drüber schauen und ein Statement abgeben.
Gruß Uwe
-
nächste 5

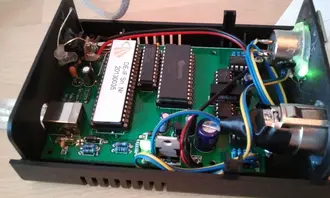

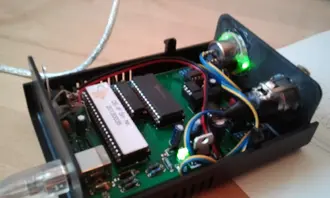

noch welche? oder reicht das, hab leider nur handy, aber sollte einigermaßen gehen oder
also am meisten hab ich angst das mir was um die ohren saust.
hab zwar schon schaltungen gelötet aber nie was mit laptop verbunden

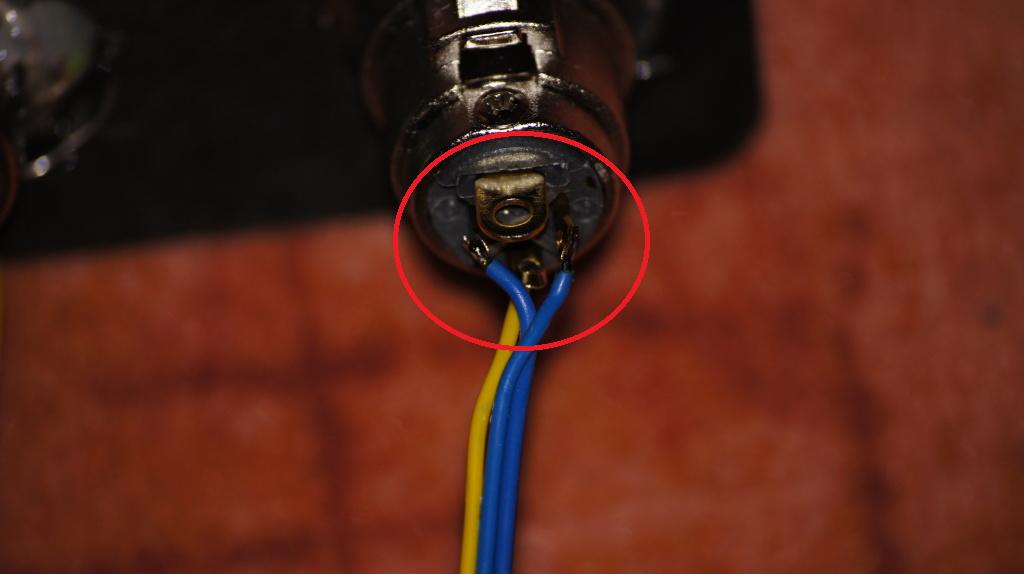

was sagste zur beleuchteten buchse
-
Hallo,
ist schon einige Zeit her, das ich ein DE aufgebaut habe,
aber ich weiss nicht ganz wozu Du die ganzen Brücken gemacht hast.Du hast doch einen Double-Layer-Platine, da sind doch alle Brücken drin.
Wo hast Du das her?
Die Lötpunkte am USBN sehen sehr abenteuerlich aus, kannst Du
da noch mal ein paar scharfe Fotos nachschießen?Gruß Uwe
-

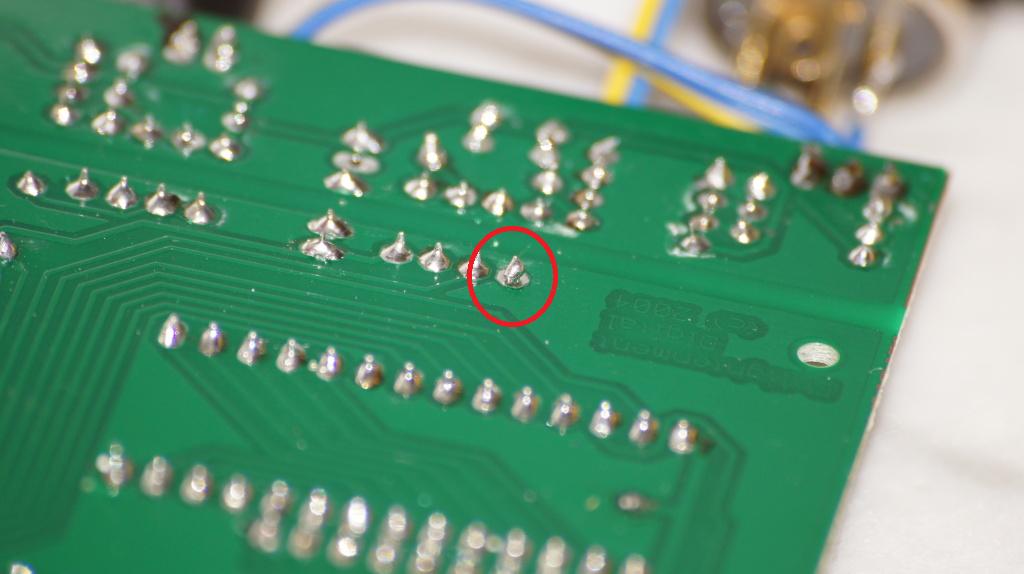

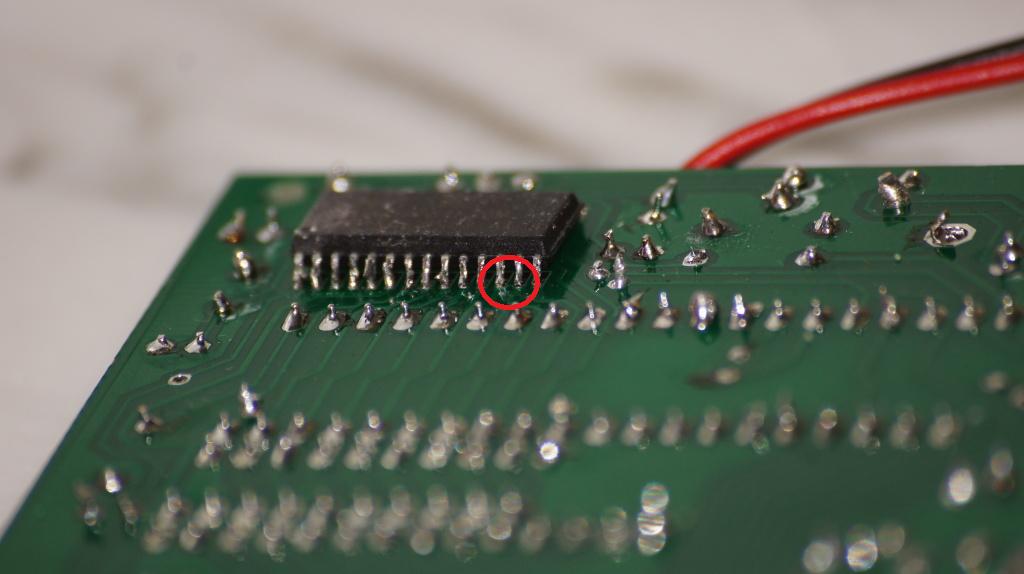

Auf den ersten Blick fiel mir gleich auf der der Pin 5 vom USBN nicht auf der Platine aufliegt sondern in der Luft fliegt.
Pin 20 sieht auch verdächtig nach Luftflug aus
-

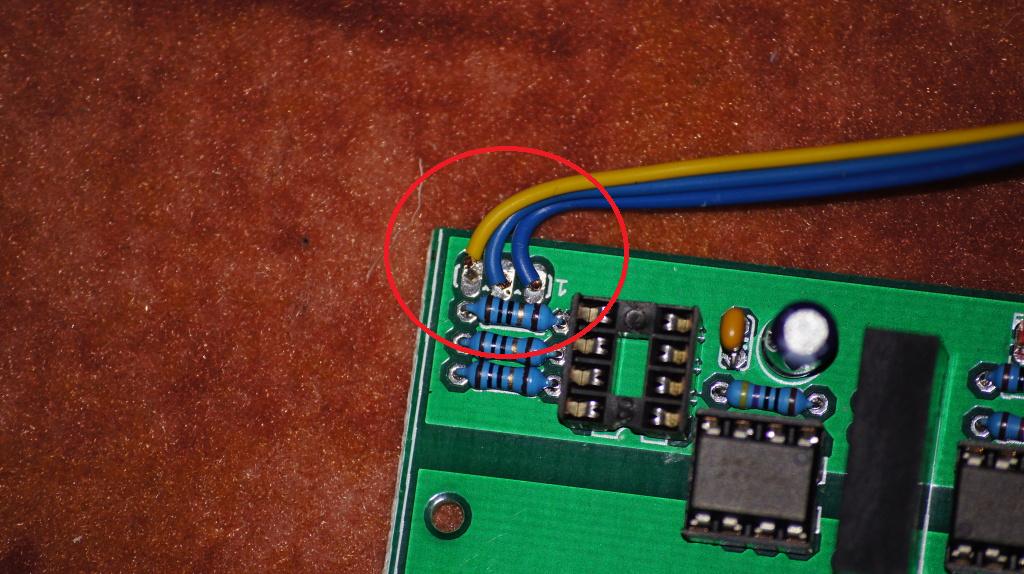

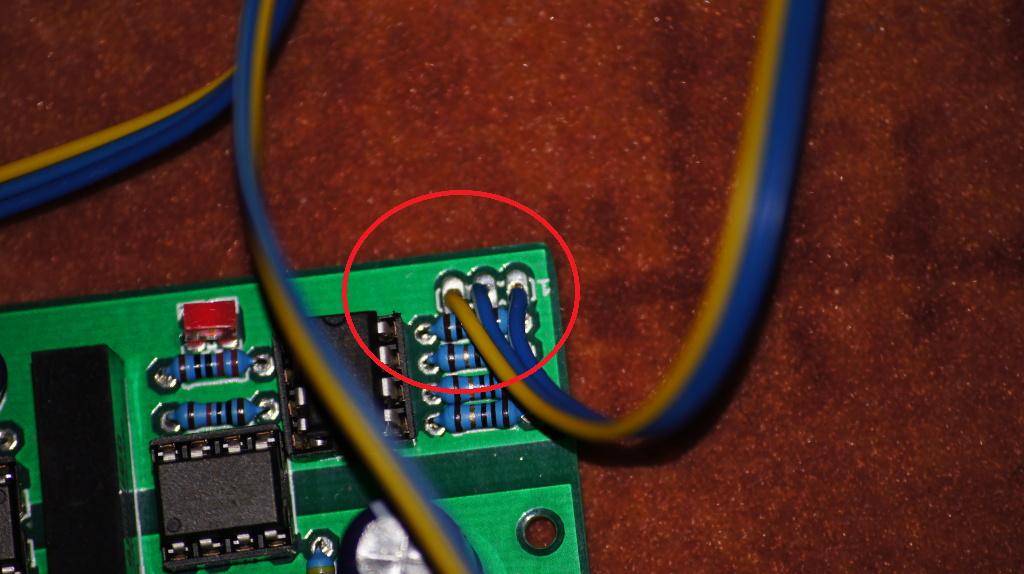

mir wurde gesagt diese roten teile muss man löten
dann mach ich die morgen wieder weg, und mach die lötstellen am usbn neu, problem war das meine lötspitze sich solangsam auflöst und da war dann ne genaue punktlötung nicht möglich -
Quote
problem war das meine lötspitze sich solangsam auflöst und da war dann ne genaue punktlötung nicht möglich
Also außer das man keine 2 linken Hände hat, ist die andere
Voraussetzung das man mit funktionierenden Werkzeug
arbeitet um so eine Platine zu löten.Also wenn die Spitze wirklich brack ist, dann kauf dir
im eigenen Interesse eine neue.Gruß Uwe
-
was heisst denn linke hände?
also wie gesagt ich hab schon mit smd´s gearbeitet! die sind ja wohl noch kleiner als die usbn lötstellen
ich bin morgen im baumarkt da werd ich neue kaufen. also ich hab die lötstellen wieder weggemacht so gut es ging, aber tuen tut sich nichts
-
Nein, das sollte jetzt nicht auf dich bezogen sein.
Ich meinte halt allgemein wenn einer so ein IF baut sollte er halt
etwas handwerkliches Geschick haben.Und das Werkzeug sollte halt entsprechend den Anforderungen I.O. sein.
Quotealso ich hab die lötstellen wieder weggemacht so gut es ging, aber tuen tut sich nichts
Da müssen wir dann mal weiterschauen, wenn Du jetzt noch mal scharfe Fotos hochläds.Wenn Du ein Messgerät hast, können wir auch mal schauen, ob die Spannungen vorhanden sind.
Gruß Uwe
-
Hallo,
soweit ich auf den Fotos das sehen kann müsste es OK sein.
Wobei die Fotos wesentlich schärfer sein könnten.Hast Du schon mal das USBDMX-Debug.pdf durchgearbeitet?
Gruß Uwe
-
ja hab ich mir schon durchgelesen, da ich aber damit auch nicht viel anfangen kann, da ich kein messgerät besitze und es scheinbar auch nicht an lötpunkten liegt weiß ich auch nicht was ich weiter machen soll..
es ist schon merkwürdig, das ich das usb kabel 2mal ein und ausstecken muss bis die led leuchtet. kann da schon ein fehler sein?ähm... das hört sich an als würde das IF nicht jedesmal initialisiert
schau bitte nochmal nach kalten Lötstellen (99% aller Fehler hier)ansonsten kannste es auch einem Freiwilligen zuschicken, damit er mal drüber schaut.
wurde hier schon öfter gemacht, & hat auch geholfen.und falls du jetzte fragst ob ich mich anbieten würde? --> JA
einfach das IF mit Rückporto an die Shop Adresse schicken.mfg maik
-
Folgende Fehler wurde festgestellt & behoben.
1. 2 kalte Lötstellen am USBN (pin26+27)
2. 1 kalte Löstelle (IC5 Masse)
3. Polung DMX-IN & DMX-OUT (vertauscht)
4. IC2 lose (Kontaktprobleme mit Sockel)
5. IC3 lose (Kontaktprobleme mit Sockel)
6. IC8 verbogen & lose (1pin kein kontakt)sonst I.O.
7. wozu diente der Lüfter??
IF geht jetze, geht zurück
mfg maik
-

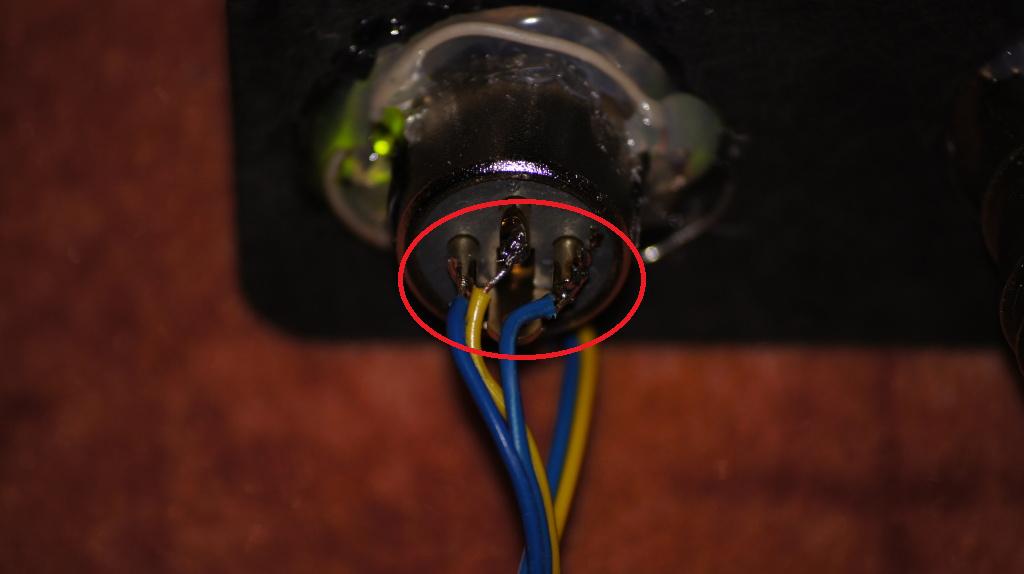

Bilder
-
also bei dem verbogenen prozessor da konnt ich nix anders machen, da ist halt der dmx-stecker zu dick gewesen, das wär auf der andern seite genau so gewesen, für den rest da brauch ich mich nicht rechtfertigen, vllt in de anleitung schreiben welcher pol der erste oder plus ist, je nach dem wie man die platine sieht ist der erste pol ja wo anders
aber danke schonma für die mühe!!! -
vllt in de anleitung schreiben welcher pol der erste oder plus ist
Siehst du bei den Stiftleisten die kleine dekorative 1 auf der Platine und auf den Bildern im Projektarchiv? Das ist Pin eins
-
