Wir bauen uns nen GLP Patend Light :D

Hallo liebes Forum,

nach langem werkeln, möchte ich hier zeigen wie mann sich nen MiniPatendLight baut:D

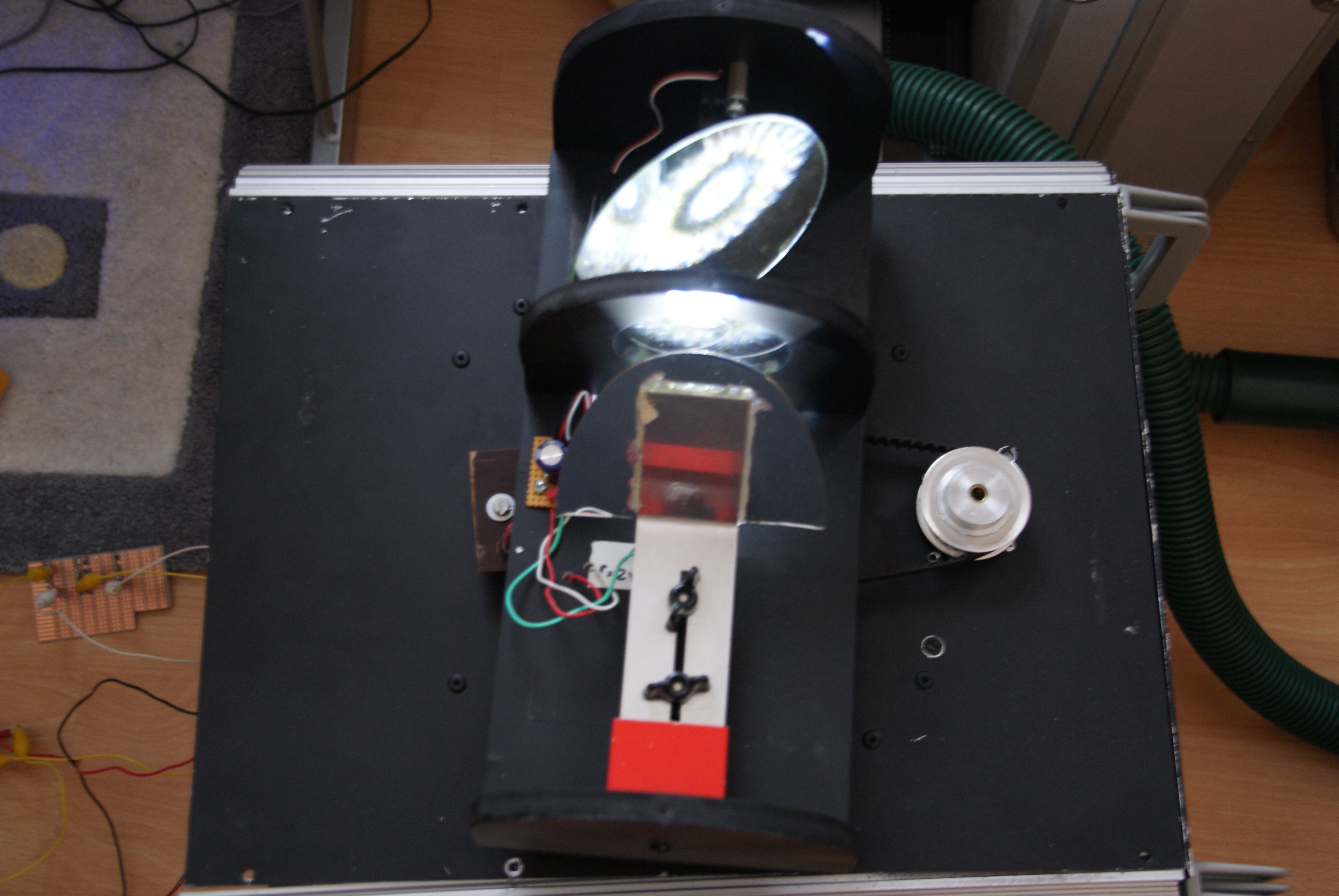

als erstes Braucht mann nen Gehäuse, das habe ich von Markus für 40,- bekommen.
Das war mal nen Eigenbau eines verrückten

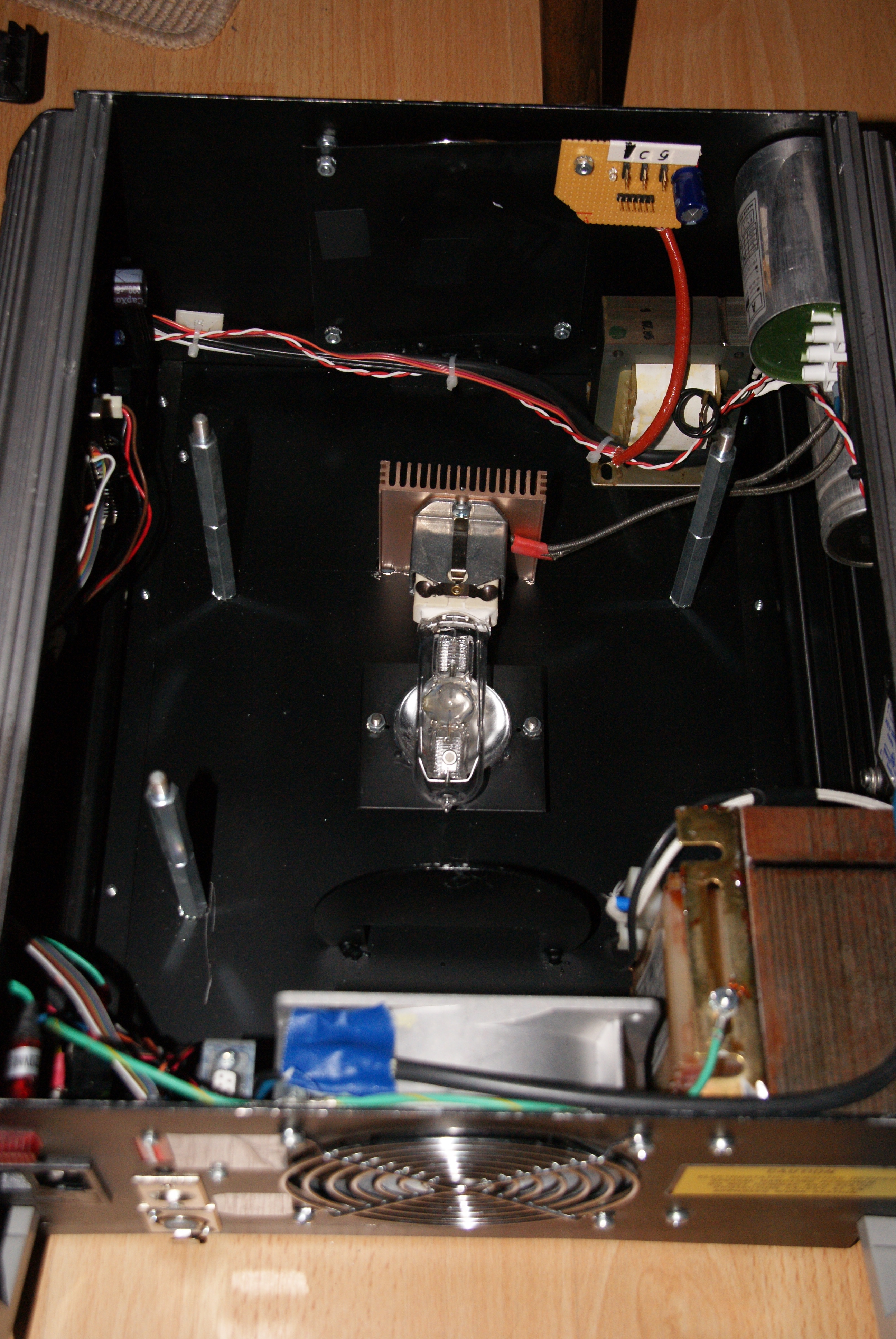

Ausgangsbasis:

200W Entladungslampe--- will ich nicht
Servos für gobo & color--->will ich nicht
Getriebmotor für Pan --->will ich nicht
Servo für Tilt ---> bleibt
1 Henne Transceiver --->zuwenig

also alles raus

Geplant:

Hochlast LED (vorab 35W)
Stepper für gobo & color
Stepper für PAN
mehr Transceiver

erste umbauten:

Lampe & Elektrik raus

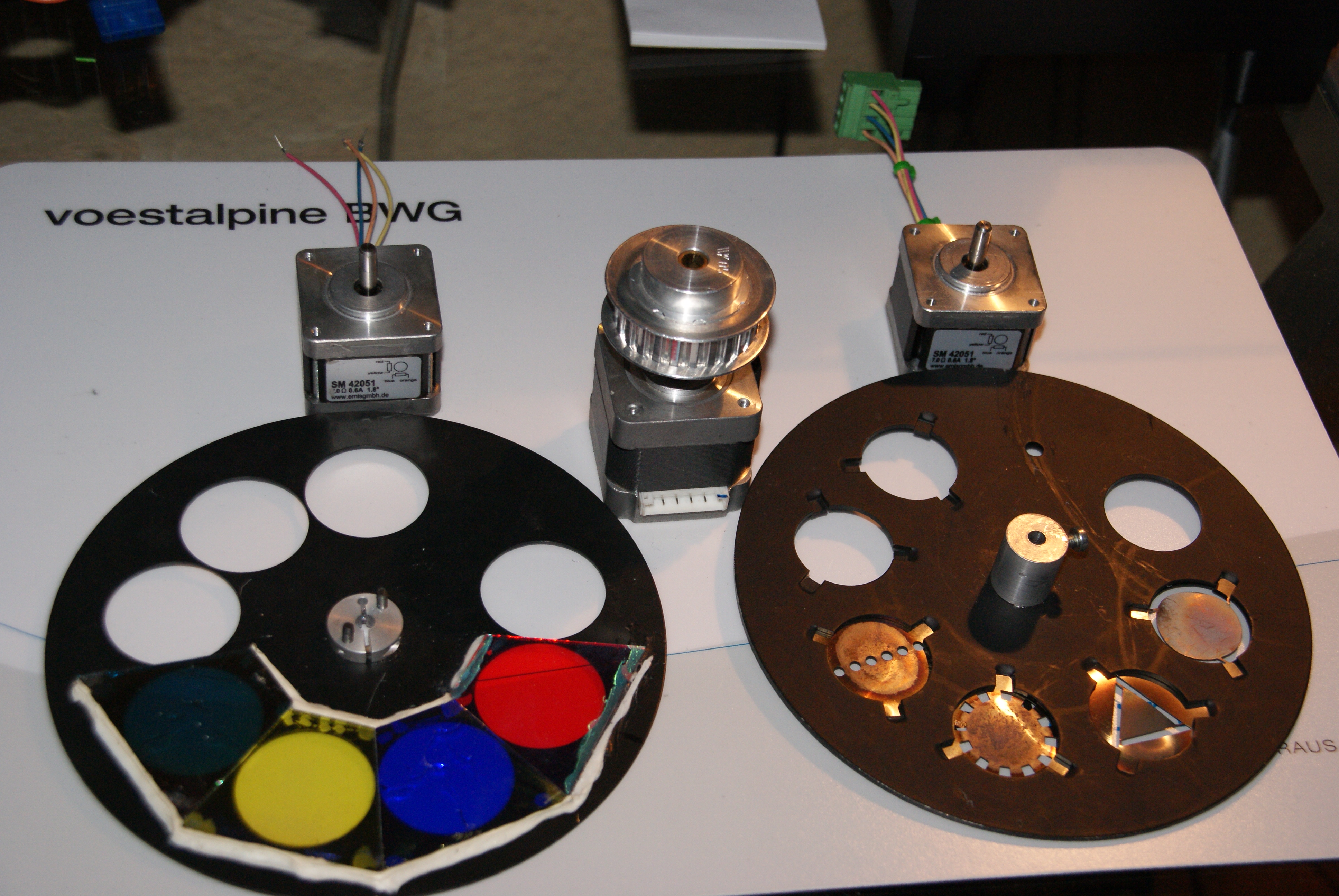

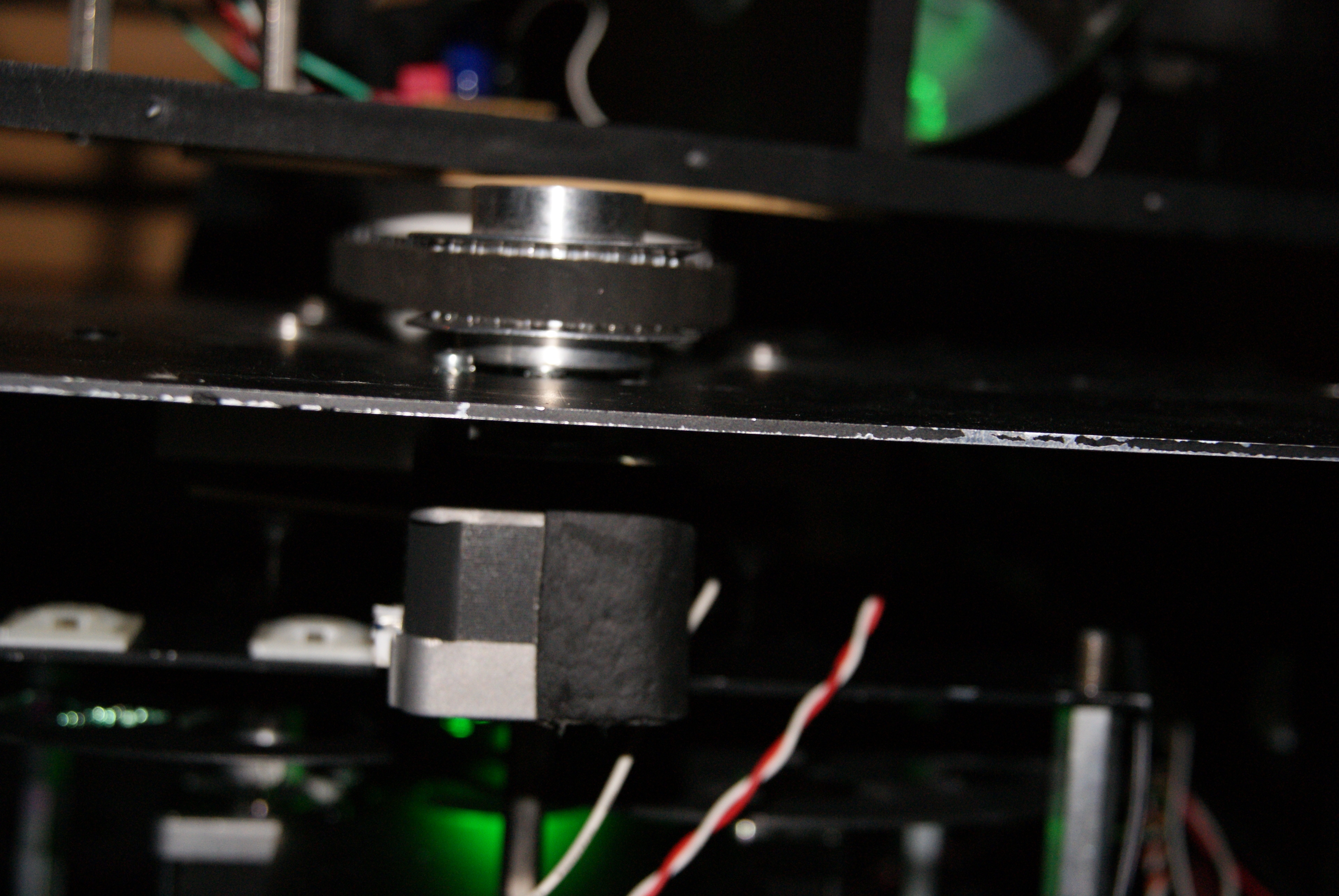

Servos raus, Stepper rein

mfg maik

Kosten 40,-

LED

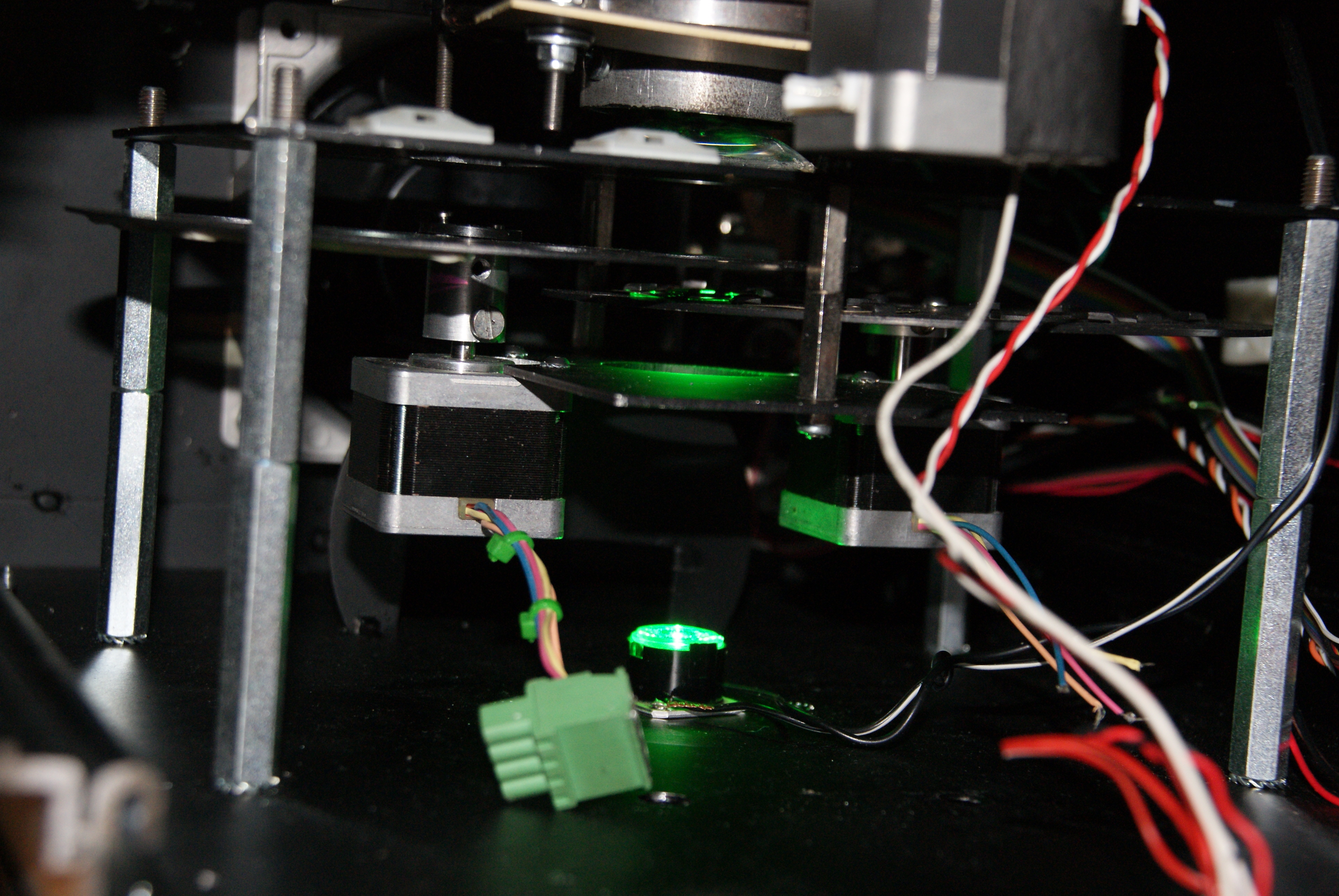

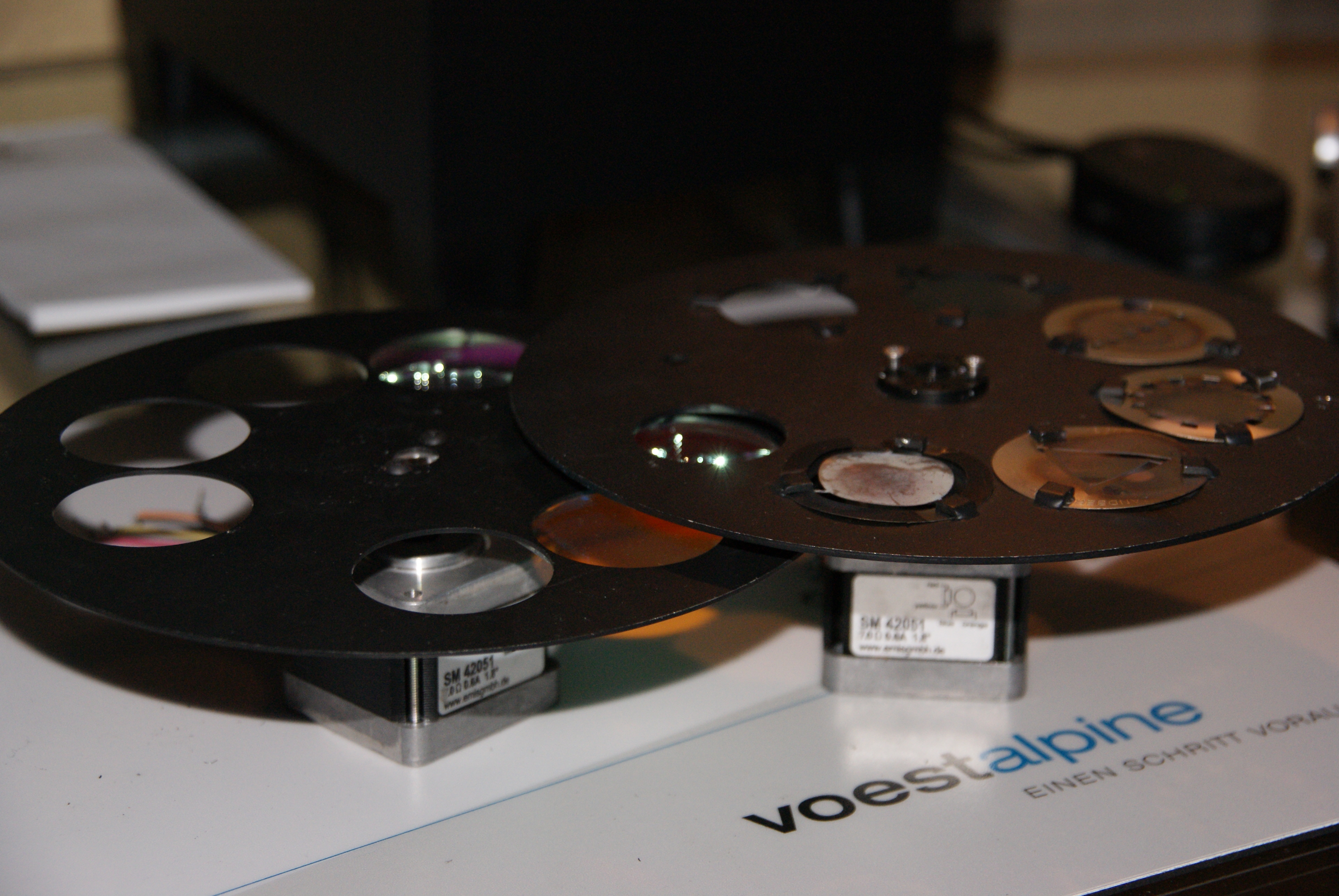

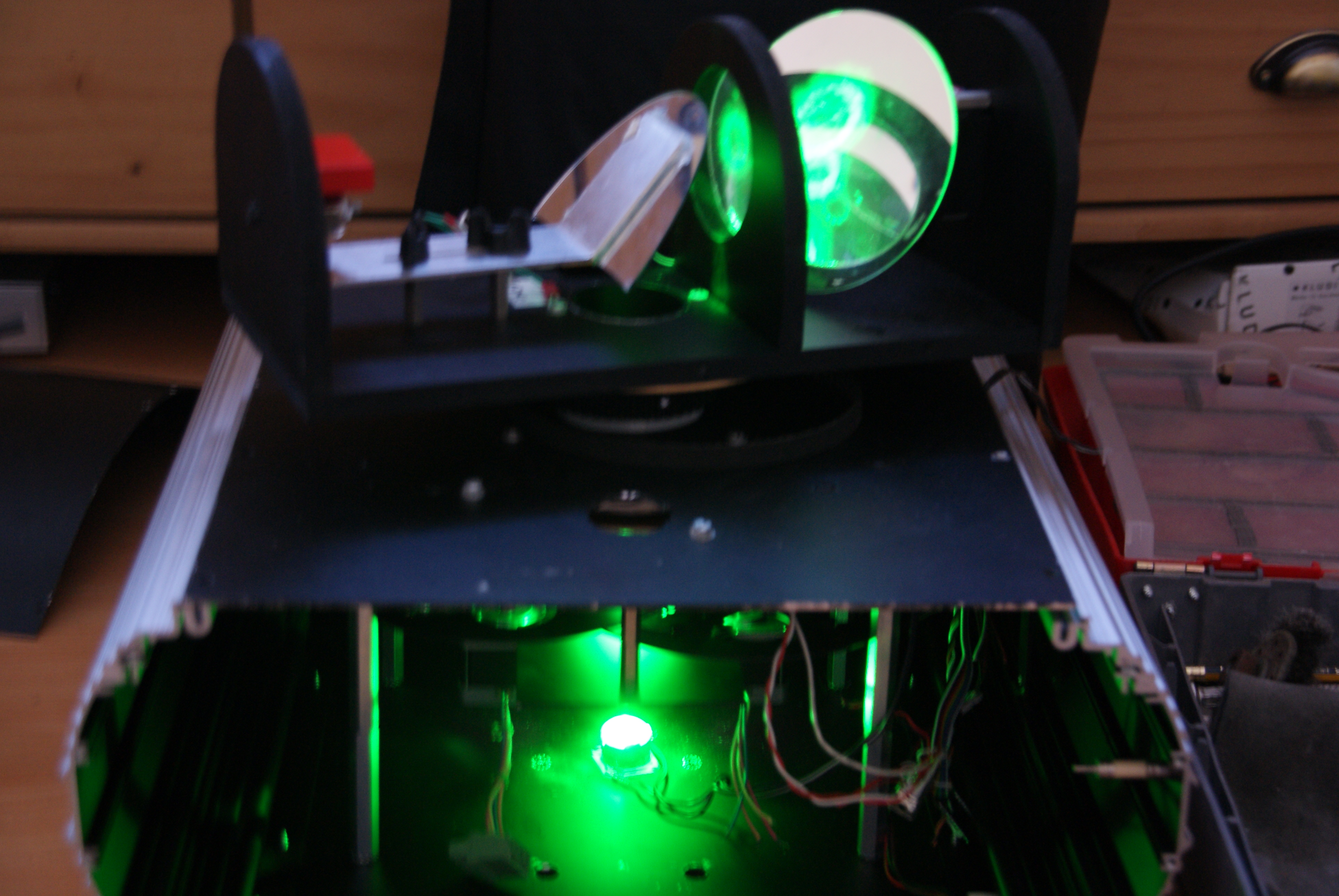

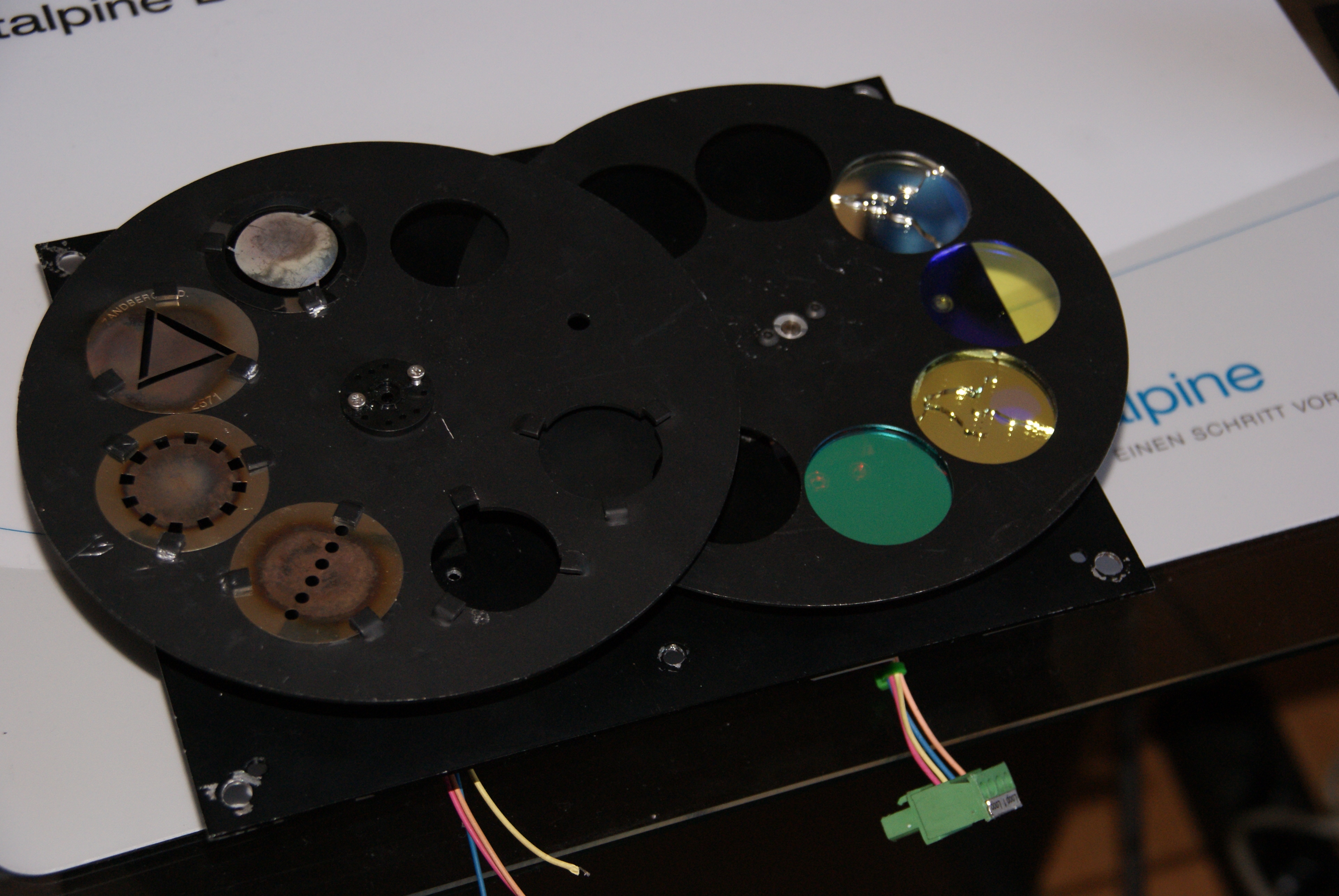

nun bauen wir die Räder auf eine Halterung (vorab ohne Homing)
und testen mal den Strahlengang, dazu nehmen wir eine 1W Star-O-grün.
Siehe da,,, echt gut, also ne HP-Led bestellt.
der Abstand der Led und der Abstrahlwinkel muss noch genau ermittelt werden, aber unter 10° sollten es sein.

nach langer Suche, bin auf diese LED gestossen--->sst90
diese schaft bei 35W ca 2200lm.

mfg maik

Kosten 45,-

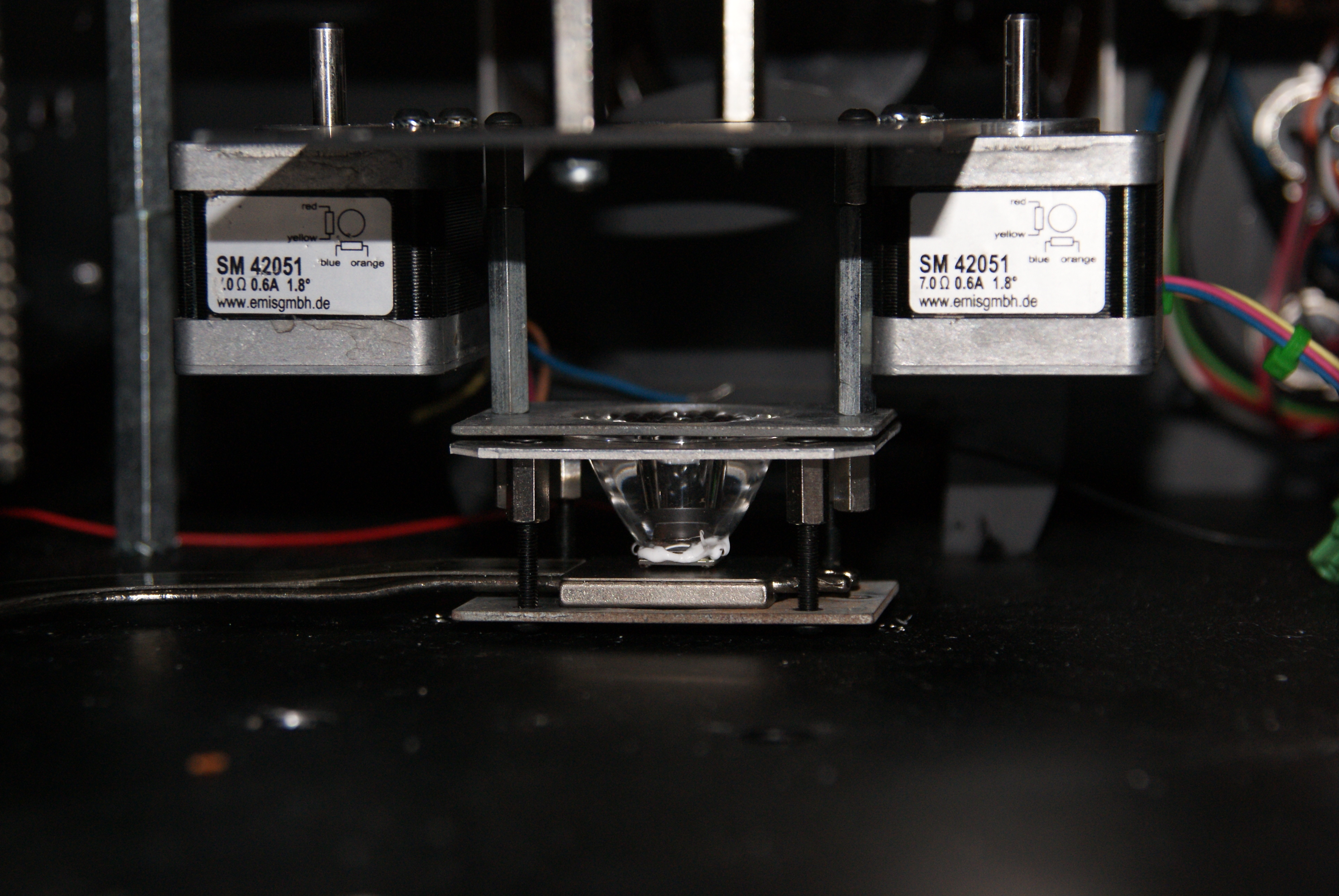

so Led & Optik sind da.

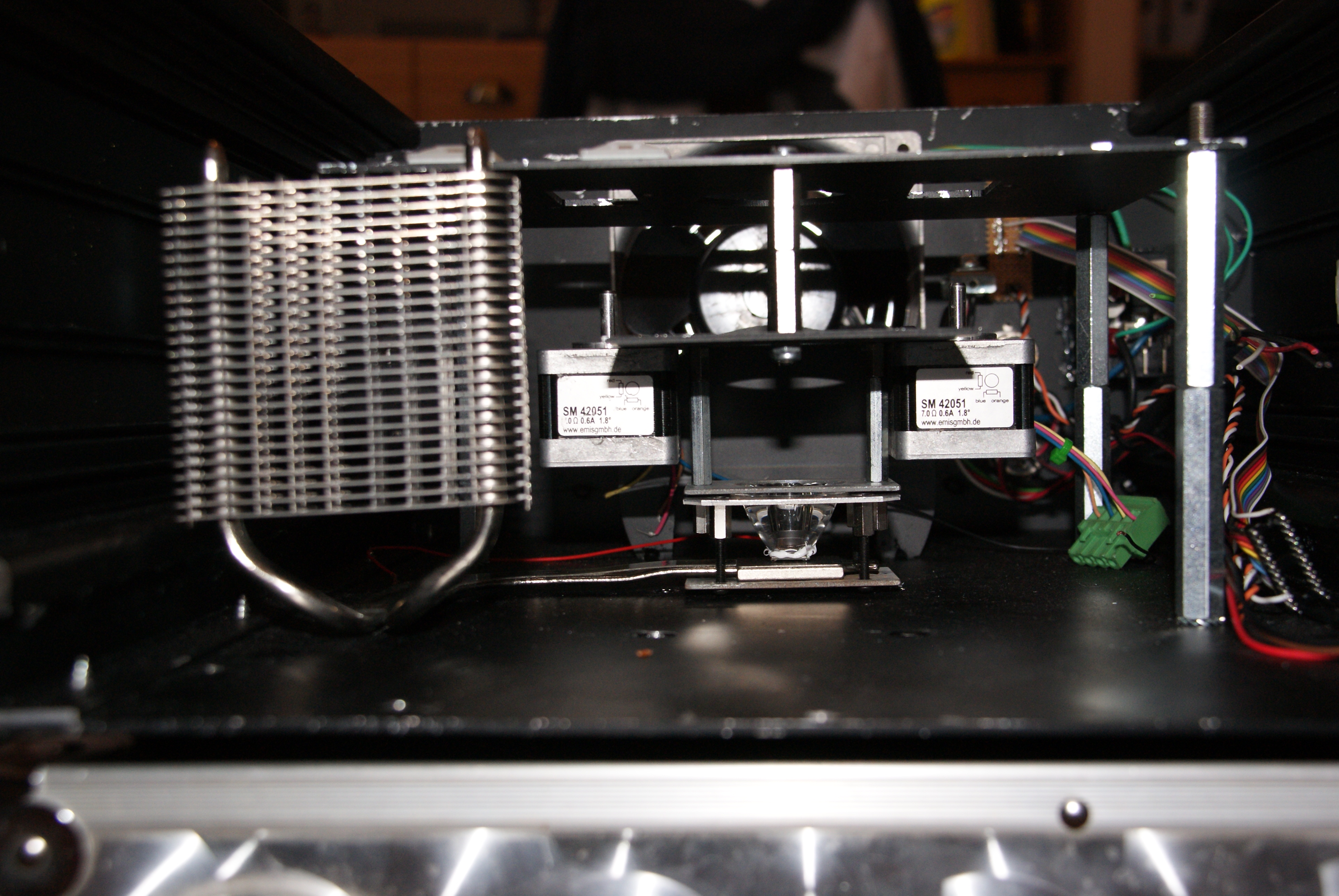

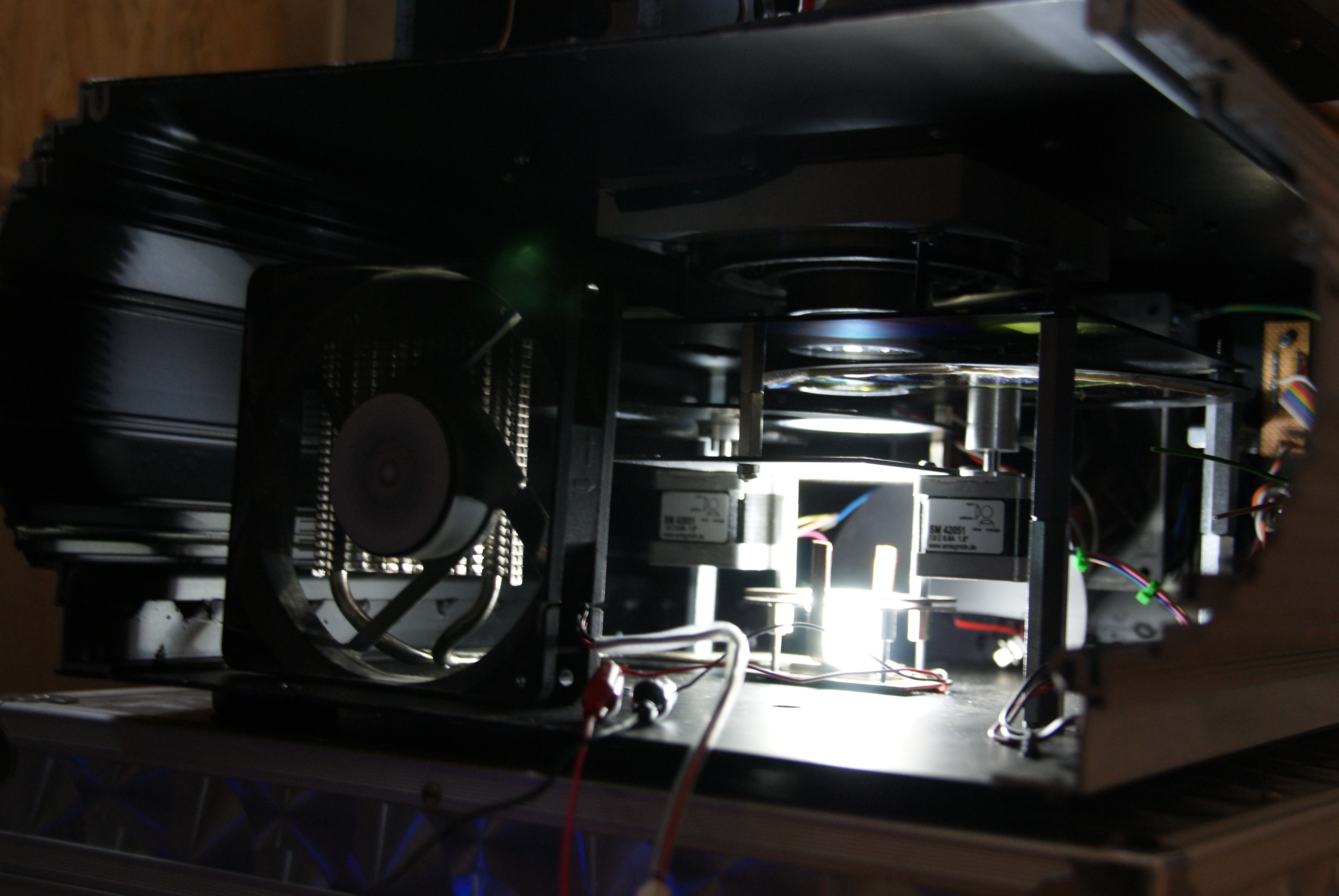

also eingebaut, als Kühlung muss ich ne Heatpipe nehmen, (aus Platzgründen)

Auch die Spannungsversorgung der Led muss wohl überlegt sein.
Also entschied ich mich für nen HP-Ledtreiber speziell für die SST90.
dies bedeutet bei 4,1V(max) ca. 9A!!!
Als Trafo habe ich erstmal nen SchaltNT genommen, soll aber durch nen normales Trafo ersetzt werde.

Led---> http://www.led-tech.de/de/High-Power-…89_166_167.html
Treiber---> http://www.candlepowerforums.com/vb/showthread.…r-SST-50-SST-90
Optik---> http://www.elv.de/output/control…ffmt=2&affmn=18

mfg maik

Kosten 100,-

sooo,

nach langem Testen stellte ich fest, das die Led nicht so hell ist wie sie sein sollte.

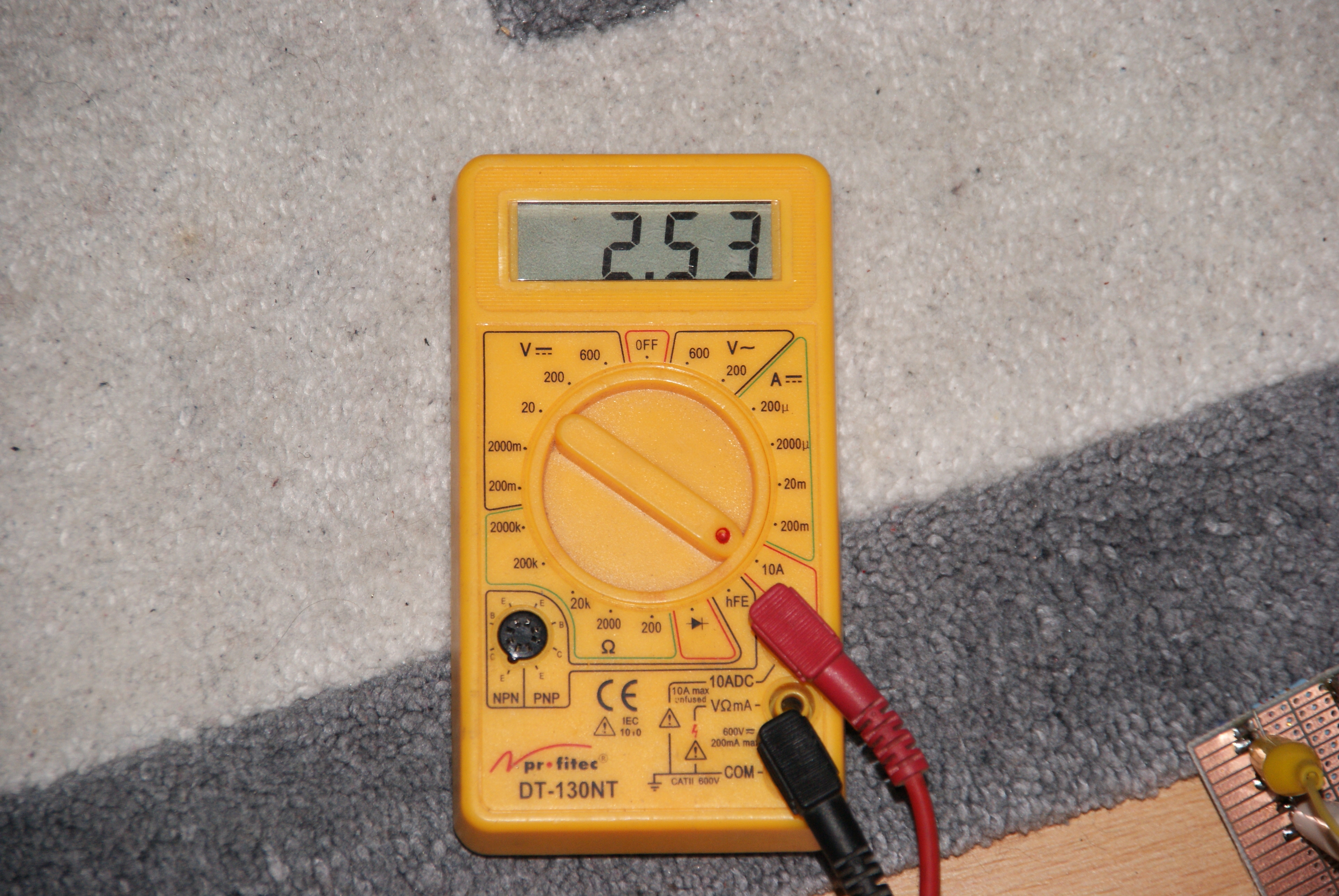

Also hab ich mal den fliessenden Strom gemessen---> ca 2,5A viel zu wenig
Dann habe ich mal die FW-Spannung gemessen---> 3,25V
=8,125W
Also mal den Hersteller des Treibers gefragt--> Antwort: LED zu heiss

also ne andere Kühlung überlegt---> KUPFER

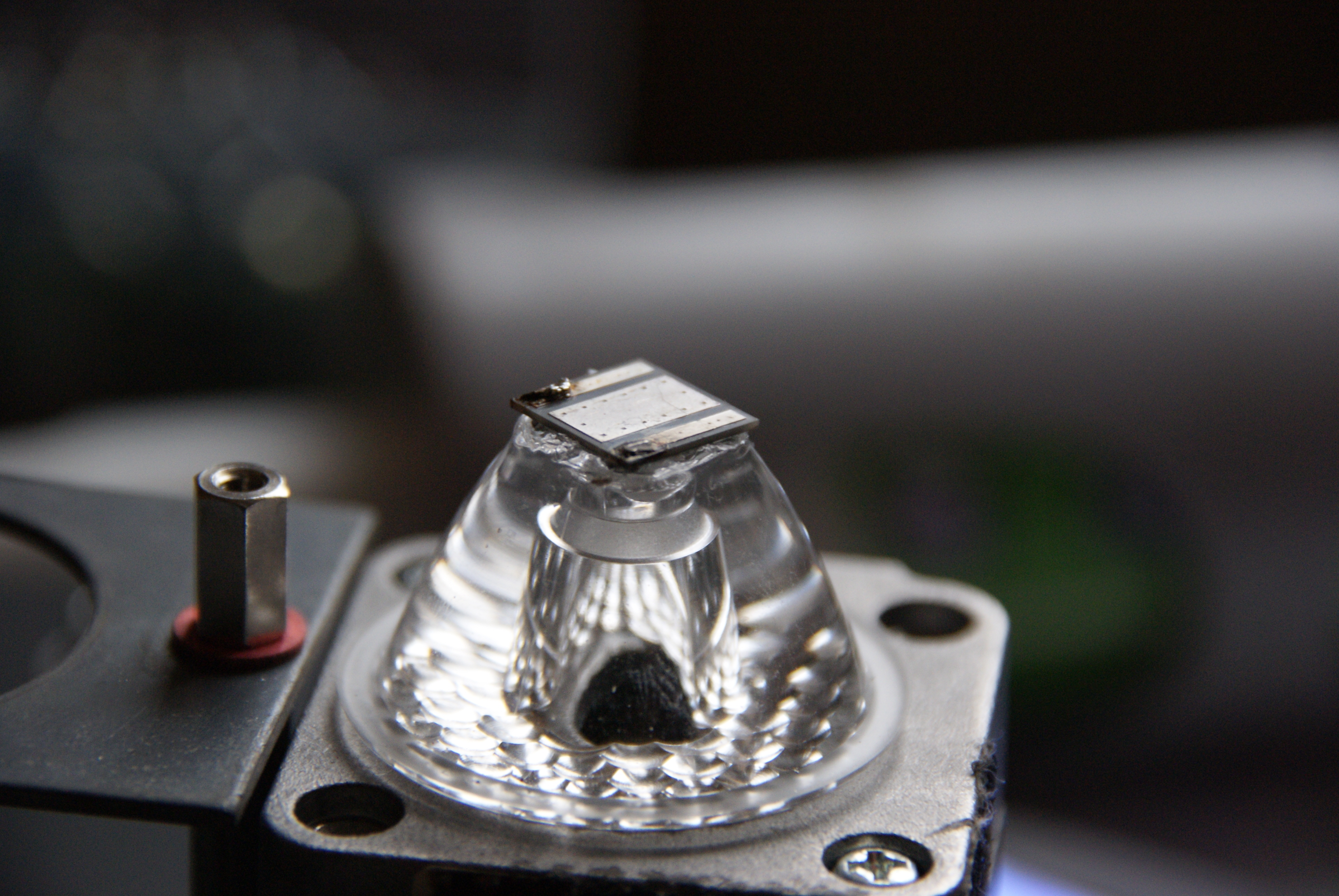

beim Ausbau der LED stellte ich fest das die Optik schon "geschmolzen" ist und die Linse auf der Led sich gelöst hat :wacko:
Warum?? die Led war >150°C warm

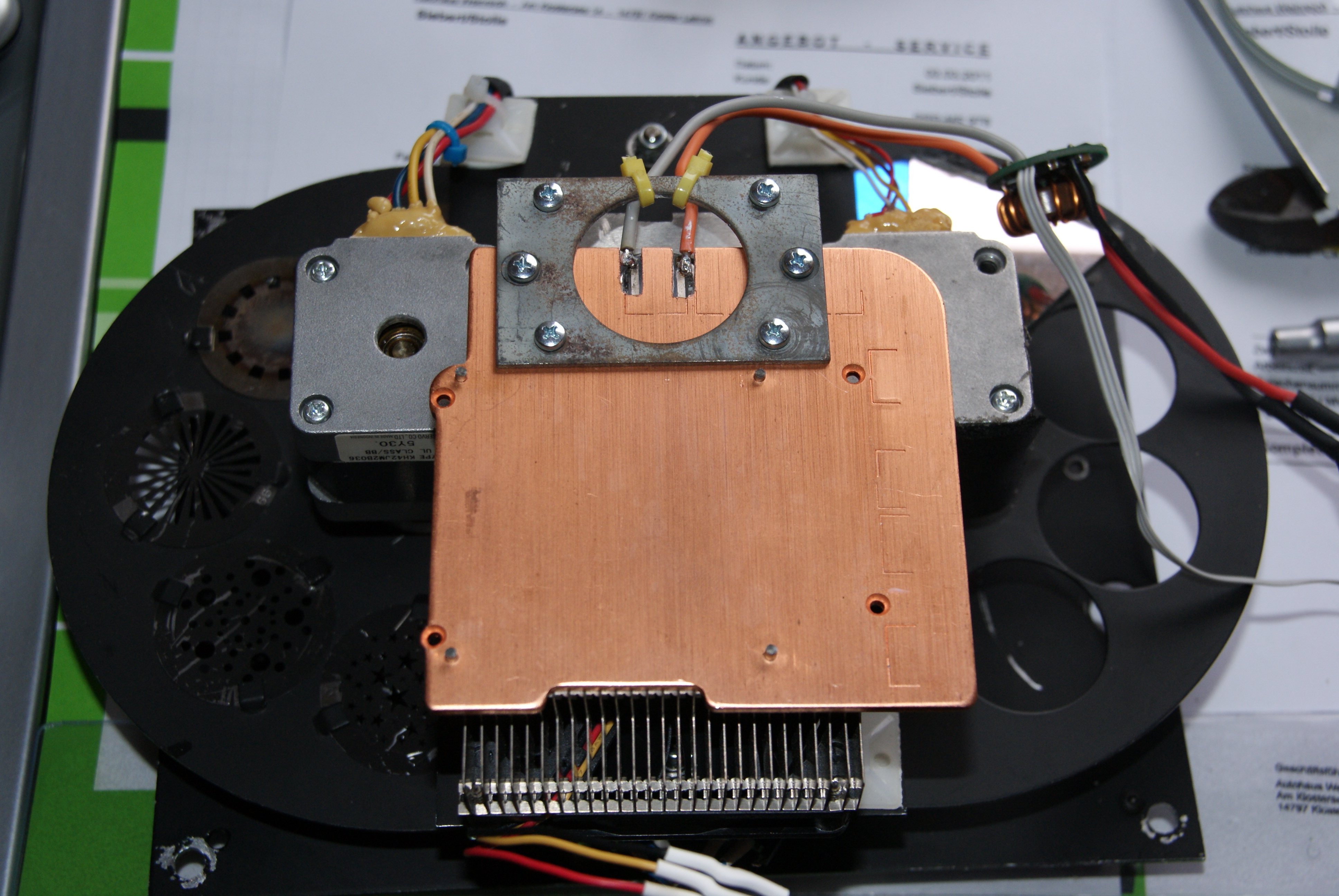

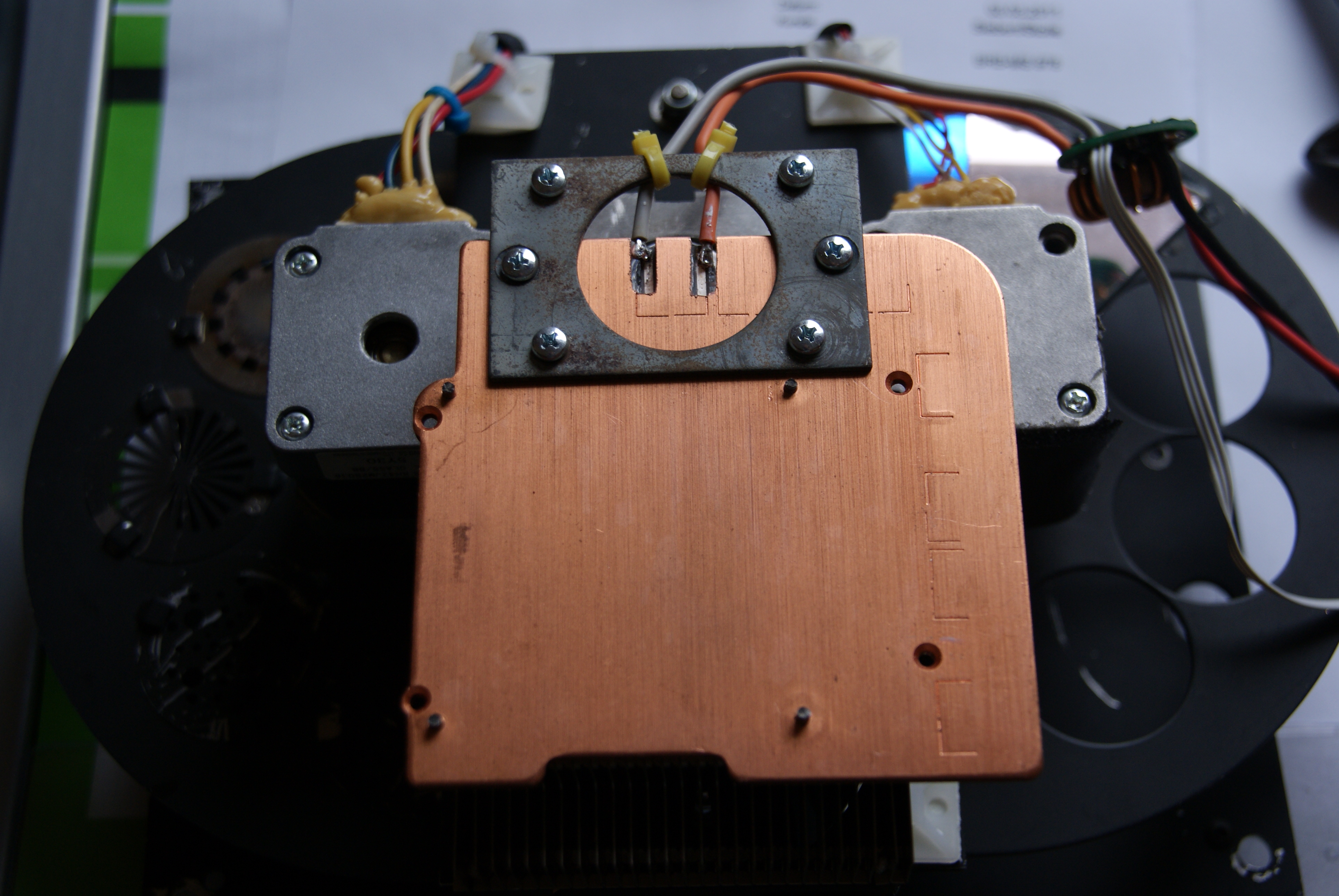

also alles zurück und nen richtigen Kupfer Kühler zusammen gelötet + dranngeschraubt
EXTRA: das löten einer HP-Led die auf nem Kühlkörper sitzt ist extrem schwierig, da die Wärme schnell abgeleitet wird, also ohne Kühlkörper löten, aber Vorsicht!

und nun wieder "brutzel,brutzel,brutzel......

mfg maik

Kosten: nix
