Selbstgebautes Showcase für DE Interface

Kannste mal schreiben welches des ist?

Wie haste des mit den LEDs gemacht?

ähm Markus

ich glaube da ist keine LED det sieht aus wie'n reflextions streifen?!

mfg maik

Oh ....

dachte des währ die blaue und die rote LED^^

Ähm doch, ist viel einfacher und unspektakulärer als es aussieht, sind einfach die zwei LEDs die in der Bauanleitung angegeben sind

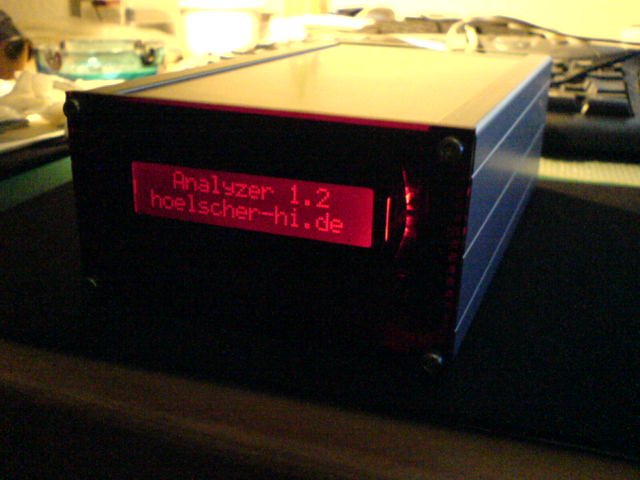

Die sitzen im Schlitz von dem Alu-Gehäuse - wenn man nicht direkt reinschaut (was ja im Normalfall kaum vorkommt, man blickt wohl fast immer etwas von oben auf das Gehäuse), dann wirkt das Licht durch die Oberfläche etwas streifenartig. So sieht das einfache Detail aus:

[Blocked Image: http://www.audio123.de/images/web/misc/de-if-06.jpg]

[Blocked Image: http://www.audio123.de/images/web/misc/de-if-04.jpg]

[Blocked Image: http://www.audio123.de/images/web/misc/de-if-05.jpg]

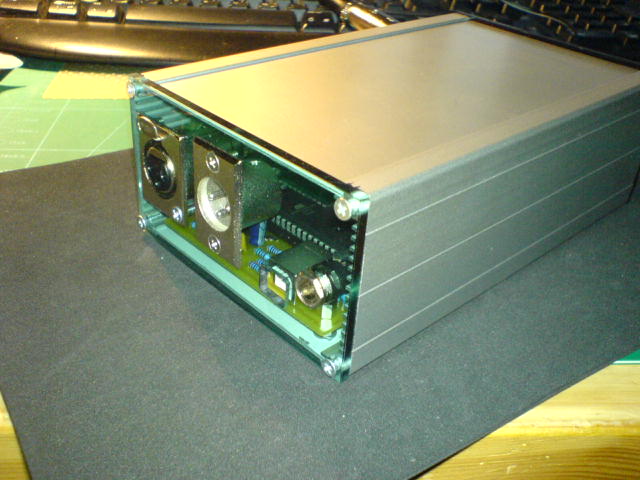

Das Gehäuse ist "GEH EFG 1A" von reichelt und kostet nur 9,85 € - ich glaube das ist damit ne ganz gute Alternative zu dem Kunststoffgehäuse das in der Bauanleitung angegeben ist. Vor allem ist es ein klein wenig größer, so dass es zwischen Platine und den XLR-Einbaubuchsen/-steckern nicht so eng wird wie in der Eurobox.

Den Effekt von den LEDs könnte man sicher noch verstärken in dem man in den Schlitz am Gehäuse einen lichtleitenden, vielleicht leicht getrübten Streifen einlegt.

Auf der Rückseite habe ich für den USB-Anschluss lediglich ein Loch gebohrt, es wäre aber auch noch Platz (wenn man die Platine mittig im Gehäuse platzieren würde) den USB-Anschluss von Neutrik zu verbauen den ja einige verbaut haben.
Allerdings finde ich es so fast schöner und natürlich ein Stück weit einfacher da man sich die zusätzliche Verkablung innen spart.
Nachdem das Ding bei mir fest installiert ist und somit die Stecker eigentlich "nie" gezogen wird ist das auch so stabil genug so.
Bei ständiger Beanspruchung würde ich da auch noch den USB von Neutrik einbauen, dann dürfte zusammen mit dem Alu-Gehäuse das Teil auch für den "härteren" Einsatz einiges aushalten.

[Blocked Image: http://www.audio123.de/images/web/misc/de-if-07.jpg]

MfG aus München
audio123

iss ja geil
die hat mann wirklich nicht gesehen8o

sieht toll aus
mfg maik

hmm ich glaub ich muss mein DE Interface auch mal aus der langweiligen EuroBox befreien

audio123, womit hast du die Löcher für die XLRs und den USB Anschluss gebohrt? Schälbohrer?
Muss mein IF jetzt auch mal in nen Metallgehäuse einbauen.

Quote

Original von fisl
audio123, womit hast du die Löcher für die XLRs und den USB Anschluss gebohrt? Schälbohrer?
Muss mein IF jetzt auch mal in nen Metallgehäuse einbauen.

Hab´ die mit einem Stufenbohrer reingebohrt. Laut Datenblatt brauchen die Neutriks 23,6mm, also 24mm gebohrt
Mit einem Schälbohrer geht´s sicher auch, da müsste man sich halt vorher das Loch anzeichnen, damit man nicht zu groß bohrt ... bei nem Stufenbohrer reicht der Mittelpunkt als Markierung das macht das ganze schon einfacher, ausserdem kriegt man nicht so einen "kegelförmigen" Ausschnitt wie beim Schälbohrer

Für Alu tut´s auch ein Noname, bei härteren Sachen würde ich dann aber schon eher Markenware nehmen.
Wer gerne Bohrer quält der kann auch einen Forstnerbohrer aus der Holzbearbeitung nehmen, für Alu tun´s die sicher auch, aber nicht lange

MfG aus München
audio123

seh ich das richtig das es die Neutrik USB Buchsen nur mit USB-A nach außen gibt? Oder kann man da die Einsätze einfach wenden?

Reichelt Klick

Jap, Einsätze kann man drehen.

Hab das selber verwendet.... Demnächst werd ich auch bilder online stellen.. zwei DE-IF'S plus hennes ANalyszer ineinem 19 " 1HE case.. mit 5 xlr (zwei in zwei out und eine reiner messeingang an den analyzer.. der analyzer ist dann umschaltbar auf alle 5 buchsen...

@ chris16

EDEL, EDEL!!

mfg maik
