TiPpFeHlEr: ich meine das hier::P
[Blocked Image: http://www.shop.robotikhardware.de/shop/catalog/images/artikelbilder/RN-Schrittmotor/rnschrittmotor4_380.jpg]
Scanner & MH eigenbau
-
TiPpFeHlEr
-
February 27, 2008 at 6:00 PM -
Thread is Resolved
We proudly present: The release of DMXControl 3.3.3!
On September 29, 2026, we held our release show for DMXControl 3.3.3. During our usual “hour-long” session, we showed you all the new features in this version and what it now has to offer.
Read all about it in the corresponding news article: We proudly present: The release of DMXControl 3.3.3!
-
-
ahhh jetze
die hast du?? überlege noch ob ich mir die hole, oder die neuere kleinere davon. kostet nur die hälfte^^
im mom ist das projekt ins stocken gekommen, da ich im winter viel arbeiten muss
ich denke mal wenns wärmer wird habe ich wieder mehr zeit.wie gut ist die ?? wie steuerst du sie an??
mfg maik
-
Die ist ziemlich gut. Vor allem regelt die ja den Strom selber, also kannst einfach irgendeinen Motor anschließen und der regelt sich selber. Ist auch schön, dass es anzeigt, wenn ein Motor defekt oder falsch angeschlossen ist.

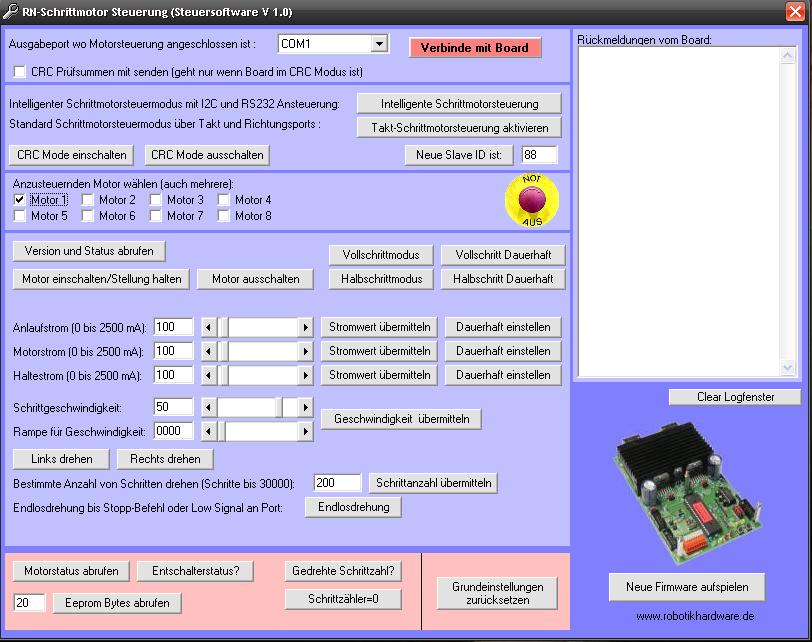

Ansteuern tu ich das Teil per RS232 und der dazugehörigen Software. Bild im Anhang.Markus
-
so,
nach langer zeit, gehts hier weiter.
bestellt sind wie immer die teile für Henne's Transceiver.
als treiber wähle ich diesen von RN.
[Blocked Image: http://rn-wissen.de/images/2/2d/Rnstepp297.jpeg]
wenns dann läuft, gehts weiter.als lichtquelle werde ich 300 LED`'s verbauen. mit je ca. 12000cd.
es wird also ein WashHead
mfg maik
-
suuuuu
habe nun die ersten 3 Led's drinne, sieht schon COOL aus
werde nun wohl weitere bestellen müssen, mal sehen wieviele reinpassen. werde erstmal mit je 10 arbeiten.
als treiber wird zur zeit noch die kombi aus LM317 & BUZ11 benutzt, diese stösst aber schon bei einer LED an ihre grenzen!! der LM317 wird brutal HEISS
was noch nicht gut ist, ist die funk störung auf meinem Moni
aber ist ja wenns fertig ist---> abgeschirmt.
hoffe montag kommt der stepper treiber, dann gehts auf zum ersten moving test.
hier ein paar impressionen

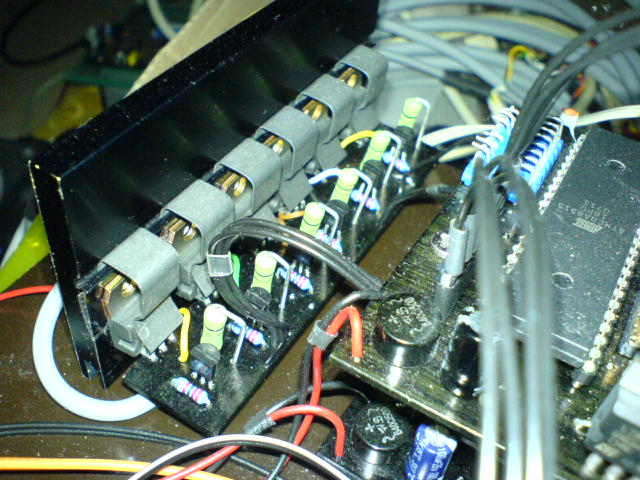

zusehen: Transceiver(LED FW), Treiber, MovingHeadmfg maik
-
Eine Frage habe ich ja jetzt mal.
Warum baust du nicht direkt was vernünftiges als Lichtquelle ein das Ding sieht viel versprechend aus aber bis auf deine Lichtquellen.
http://www.leds.de/High-Power-LED…ne-Emitter.html
Oder diese 105 Lumen (4 Watt)
http://www.leds.de/High-Power-LED…-105-Lumen.htmlDafür eine Platine entwerfen direkt auflöten rein setzen fertig.
4 Farben RGBW mit pro Farbe 700mA und bis ca. 80 Lumen pro Farbe davon 10 Stück rein und du hast super ausleuchtung Plus eine Extrem saubere Farbwiedergabe. Einzig der Preis ist etwas knülle aber lieber so als diese tollen einzel leds
-
hmmm...
1. der preis^^
2. der aufwand (frickelig)
3. ohne optik
4. ersatzfähigkeit der leds, wenn mal eine putt geht eine raus.
5. gabs net beim grossen "R"
mfg maik
-
Hallo TiPpFeHlEr,
in einem anderen Forum habe ich einen Schaltplan gefunden aus der ich mir diese KSQ kopiert habe und eine kleine Platine angefertigt habe.Bei mir laufen 3 Platinen vom Hendrik mit diesen KSQ`s zusammen.
Kaum Wärmeendwicklung, Preisslich sehr Intressant auch auf Lochraster aufzubauen.
Zitat:
Der Widerstand für die KSQ berechnet sich zu R = 0,6/Iled - also für 350 mA z.B. 1.80 Ohm.
0,6 Volt (da macht der Transistor auf) / 350 mA = 1,71 Ohm, also nen 1,8-Ohm Widerstand nehmen...( 0,6/3500 = 1,71428 )350mA = 0,6/0,35 = 1,8 Ohm / 2 Watt (1,714)
700mA = 0,6/0,7 = 0,85 Ohm
da man aber schlecht an einen Widerstand mit diesem Wert kommt habe ich mich für
600mA = 0,6/0,6 = 1,0 Ohm / 2 Watt endschieden.
-
Angesichts der Gesamtzahl der LEDs, unabhängig vom Treiber würde ich auf jeden Fall das Problem der Wärmeableitung nicht vernachlässigen (55 Stück, da wirds schon kuschelig). Die LEDs befinden sich zwar auf einer Metallkernplatine, das wird durch die enge Anordnung aber nicht ausreichen (Lebenserwartung mindern).Selbst eine Konvektionskühlung mittels Kühlkörper wird evtl. nicht reichen. Einige Hersteller senken mit erhöhter Temperatur die LED Leistung, oder verbauen Lüfter ( z.T. Temperaturgesteuert).
Gruß Janno
-
ich weiss, deswegen sollen sie aktiv gekühlt werden, die leds kommen auf einen alu träger der von hinten aktiv gekühlt wird.

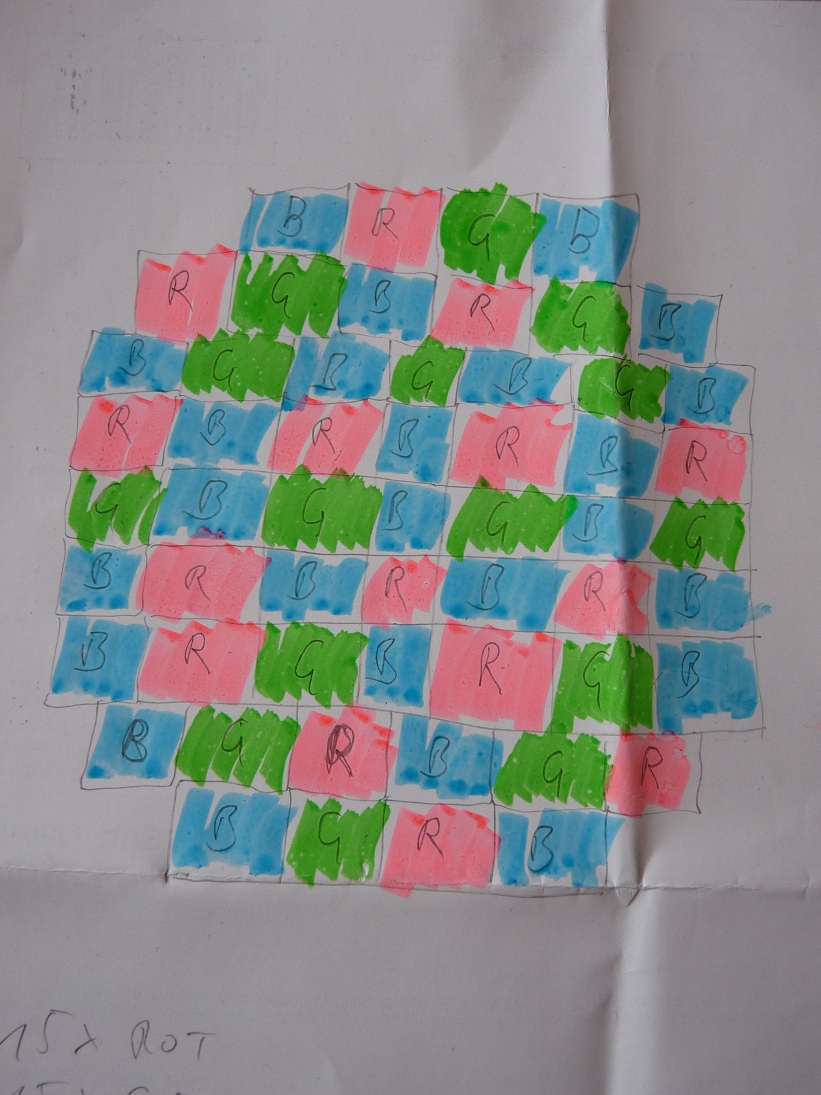

hab mal den warenkorb gefüllt
11xrot
11xgrün
23xblau
= 286,-
passende treiber [Blocked Image: http://www.dotlight.de/images/product_images/info_images/lko350_hochleistungs_konstantstromquelle_lko_dc_350ma_0.jpg] (x 8 ) ca. 80,-mfg maik
-
286,- / 80,- Euro. Das war der Grund, warum ich ein ähnliches Projekt "eingefroren" habe. In der 300- 400 Euro Preisklasse bekomme ich einen LED Studio PAR mit z.B 24x 3W RGBs, Menüführung, PowerCon....
Aber ich weiß: Selbstgebaut ist was anderes.
Viel Erfolg!Gruß Janno
-
in deiner schaltung sehe ich keinen spannungsregler! wie begrenzt du die spannung und den strom???
die wird duch die in meinem Beitrag beschriebene Formel begrenzt.
Man kann auch zu Testzwecken mal eben einen auf Lochraster aufbauen,die Bauteile sind nicht kritisch insges. 4 Bauteile die eigendlich jeder in seiner Kramkiste finden wird.Der Transistor kann auch ein BC337 sein und als Mosfet hatte ich auch schon mehrere ausprobiert es sollte allerdings ein N-Kanal sein.
Ich habe hier mehrere im Einsatz und kann nur positives drüber Berichten Preislich
Auch habe ich den von Dir angesprochenen LM3404 Treiber mal vorgestellt und zwar hierP.S. der in Deinem Post mit Bild angegebenen Treiber könntest Du mal den Link dafür einstellen.
-
zu
1. Ja ich lege nur wenig mehr Spannung an wie benötig wird
2. genau über den 2Watt Widerstand der sich aus R = 0,6/Iled errechnet also für 1w Led 0,6/0,35(350mA) = 1,71 (1,8 Ohm)
3. Z.Z. benutze ich nur 6Kanäle des Transreseiver mit 2 RGB-Rebel,hatte mal für einen Test 6HP an einem Kanal bei 24V. problemlos
4. habe jetzt einige von diesen Cree MC-E mit der Optik im Einsatz und kann Sie nur Empfehlen -
Hi,
gibt es eigentlich gute Linsen um 3 oder 4 Cree MC-E zu bündeln (< 20° < 30mm) ?
Ich würde gerne 3 oder vier von der MCE4WT-A2-WG-M0 als Halogen Ersatz bei mir einbauen.
Die RGBW Variante ist aber auch interessant, da bräuchte ich aber schon 9-12 Stück in einem Lichtkegel gebündelt.
Viele Grüsse,
Dirk -
