Entschuldigung, dass ich hier Reingrätsche,
aber ich wollte noch mal an den Bestückungsplan mit Bauteilbezeichnungen erinnern. (siehe Post 14)
Den habe ich und sicher auch andere beim Fehlersuchen schmerzlich vermisst.
Wäre Toll wenn der noch in die Doku wandern könnte.
Ich habe den oben verlinkten Treiber unter Ubuntu 18.04 erfolgreich getestet.
Bei dem Treiber ist ein Phyton Programm dabei mit dem man 150 Kanäle ansteuern kann.
Leider kann ich kein Phyton, aber was nicht ist kann noch werden.
So bin ich vorgegangen:
git clone https://github.com/DMXControl/usbdmx.git
cd usbdmx
make
sudo make install
sudo cp 50-usbdmx.rules /etc/udev/rules.d/
Nach lsusb erscheint dann ein Device namens MCS, das ist der Noodle
Das Demoprogramm kann dann mit: "python demo.py" gestartet werden
Außerdem:
Auf einem Raspberry unter Rasbian hat sich der Treiber auch installieren lassen.
Vorher mussten aber noch einige Bibliotheken nachinstalliert werden.
der Start geht dann mit "sudo python demo.py"
Könntest Du eventuell auch ein Bild von Deinen Oszilloskopmesungen im Loopback zeigen.
Mich würde interessieren wie groß Dein Signalpegel ist.
Also direkt am Stecker gemessen GND auf den negativen und Tastkopf auf den positiven Ausgang.
Falls Du das Gerät noch offen hast.
Ich würde die Signale gerne mit meinen Messungen vergleichen.
Wir haben Testweise mal die RS485 Treiber ausgetauscht.
Als Alternative haben wir uns für den LT485CN entschieden.
Der Signalpegel am Bus ist ist nun deutlich größer. Vorher ca. 3V nun 4V.
Damit funktioniert nun auch sogar die Billiglampe.
Anbei die Oszilloskop Messungen mit dem neuen Chip zum Vergleich.
Mein Fazit: Schlechte Lampe kann durch guten Treiber ausgeglichen werden.
P.S. Soll keine Werbung für Billig-Lampen sein. Falls die bei der Lampe wirklich den differentiellen Treiber weggelassen haben würde ich die nicht mehr kaufen.
Mittlerweile habe ich noch weiter recherchiert. Es ist völlig normal und auch gewollt, dass die DMX Signale nicht den gesamtem Pegelbereich ausnutzen.
D.h. das Nodle tut was es soll.
Der Fehler liegt dann auf Seiten des LED PAR (da haben wir wohl zu billig gekauft). Wir werden die Fehlersuche nun mit verändern des Timings fortsetzten.
Wir haben in der Konfiguration des Ausgabeplugins mit DMXCONTROL2 von den beiden angebotenen Grundeinstellungen, die langsamere Einstellung gewählt. Das meinte ich mit der der Einstellung langsam. Wir werden nun, wie vorgeschlagen die Einstellungen nun noch weiter verlangsamen, vielleicht finden wir eine Einstellung, mit der der PAR funktioniert.
Danke für Eure Hinweise, ich hoffe die Oszillogramme helfen irgendwann jemanden der Vergleichswerte bei der Fehlersuche braucht.
Hab noch mal gemessen:
Nodle im Loopback DMX Out direkt mit DMX in verbunden.
DMX Differentiell, KanalA vs. KanalB Signalhub ca. 3V (Bild: DMX_AusgangA_vs_B.JPG)
DMX Eingang nach dem RS 485 differential line driver gemessen 0-4,5V, sieht also gut aus. (Bild: DMX_IN_Nach_RS485Drv.JPG)
DMX Eingang nach dem Optokoppler, vor Controller Eingang 0-4,8V, sieht auch gut aus (Bild: DMX_IN_Nach_optokoppler.JPG)
D.h. das Noodle kommt mit seinen eigenen Signalen klar. Wo ich mir nicht sicher bin, reichen die 3V Hub auch für schwächere Geräte?
Oder sind die 3 V Ausgangspegel üblich?
Die gezeigten Oszillogramme eines DMX Signals unter folgendem Link zeigen einen 5 V Signalhub.
https://wiki.production-partner.de/licht/dmx-512-…s-lichttechnik/
Ich denke 3V Signalhub sind OK, will aber nur sicherstellen, dass wir keinen Fehler in unserer Platine haben.
Danke für die schnelle Antwort.
Der LED PAR funktioniert nur hinter dem LED Stripe aber der LED Stripe funktioniert auch alleine.
A/B vertauschen haben wir schon oft kontrolliert, ich glaube wir haben das sogar mal umgelötet. - Ohne Erfolg.
Allerdings, da ja der LED stripe funktioniert glaube ich, der A/B ist schon auf den richtigen Pins.
LED Stripe hinter dem LED PAR probieren wir noch mal aus.
Hallo,
mein Sohn hat DMX im Wahlfach Bühnentechnik kennengelernt. Daraus entstand der Wunsch zu Hause auch mit DMX Technik zu experimentieren.
Wir haben uns entschlossen den Nodle zu bauen, weil es für uns eine kostengünstige und verfügbare Lösung ist.
Danke für das tolle Projekt und die gute Dokumentation, die einen einfachen Nachbau ermöglicht.
Dazu hätte ich allerdings noch eine Bitte: Bei der Fehlersuche ist es schwer die Bauteile aus dem Schaltplan dem Layout zuzuordnen. Es wäre hilfreich, wenn zusätzlich eine Bestückungsplan verfügbar wäre, bei dem anstatt der Bauteilwerte, die Bauteilbezeichnungen (R1, R2,....) angegeben sind.
Aber nun zu unserer eigentlichen Frage:
Wir haben zu dem Nodle einen billigen no name LED PAR (Chinaware) gekauft, um erste Experimente zu ermöglichen. Leider macht das Ding keinen Mucks wenn wir es mir dem Nodle ansteuern.
Zur Fehlersuche haben wir uns die DMX Signale mit einem Ozilloskop angeschaut, ein Abschlusswiderstand war am LED PAR eingesteckt:

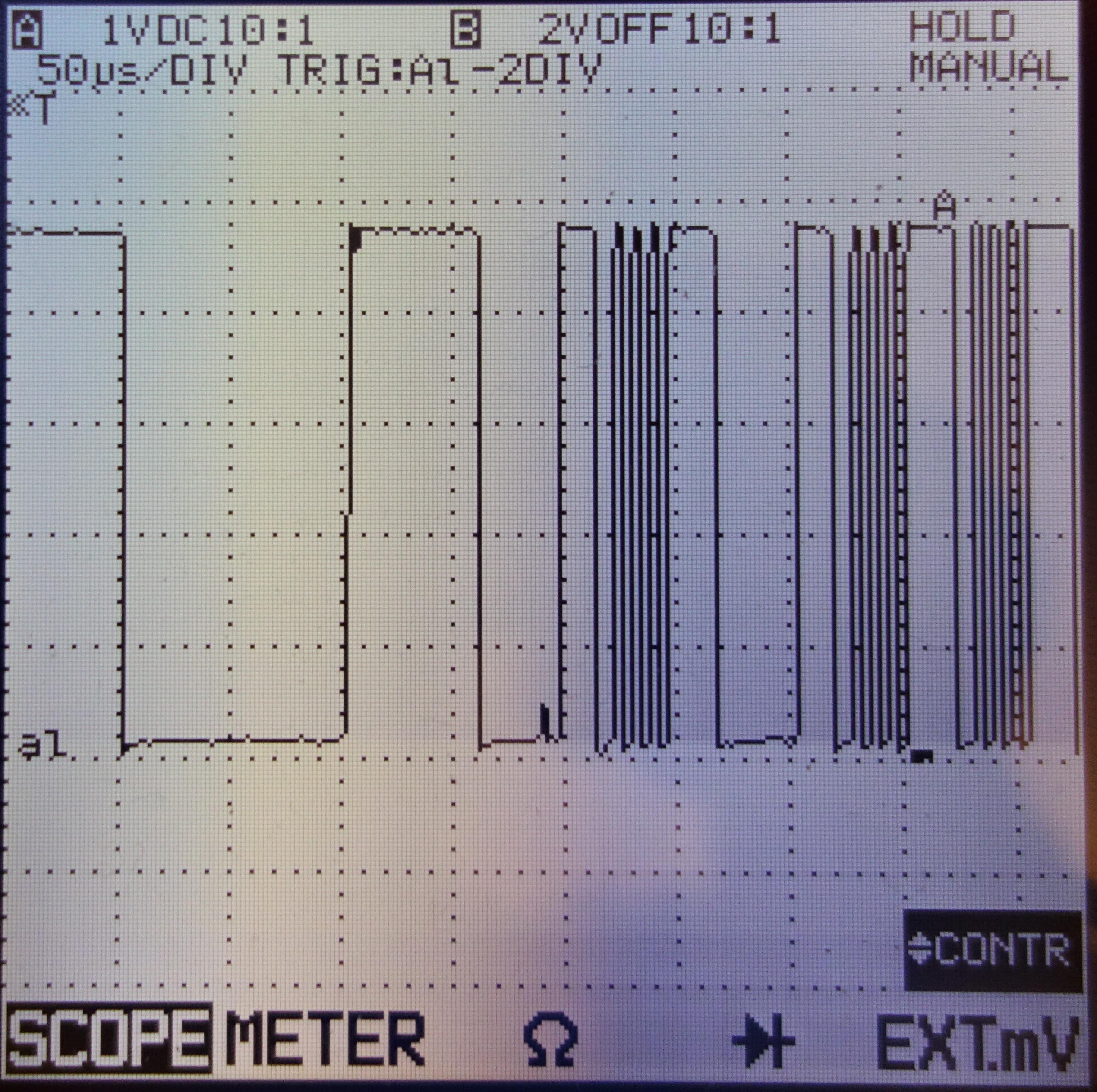

Am eingang des RS485 Leitungstreibers sieht noch alles gut aus, das Signal bewegt sich zwischen 0 bis 5 V. (Bild: Nach_optokoppler.jpg)
Misst man allerdings an einem der Ausgänge des Leitungstreibers, ist der Pegel nur noch von ca. 1,4 bis 3,8V. (Bild AusgangA_vs_GND.jpg)
Der inverse RS485 Ausgang zeigt das gleiche Verhalten. (Bild: DMX_AusgangA&B_vs_GND.jpg)
Könnte bitte jemand bestätigen, dass die in den Bildern gezeigten Ausgangspegel so OK sind?
Weitere Info: Nachdem wir einen DMX Decoder für LED Strips (3-Kanal) gekauft hatten konnten wir dieses Gerät erfolgreich ansteuern, und zusätzlich funktioniert der LED PAR nun auch, aber nur wenn er in der DMX-Kette als zweites Gerät eingebaut ist. Die Einstellungen am Nodle Treiber waren auf langsam.
Wäre schön wenn uns jemand einen Hinweis zur Fehlereingrenzung geben könnte.
Grüße Nils und Klaus
