Also Ich versuch es mal anders.

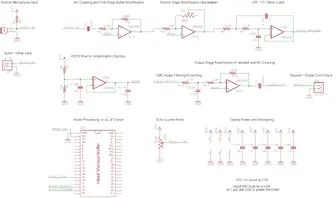

Ich habe im Internet das Projekt gefunden http://theanine.io/projects/echoeffect/ .
Wer kann mir das Projekt so umbauen das ich nur den IC und nicht das ganze Board brauche, denn mit 60€ ist mir das im vergleich zum IC ( 6€ )zu teuer. Da ich einen 9V Trafo schon in dem Projekt habe ist die USB Stromversorgung auch nicht gerade von Vorteil.
Hier die Beschreibung vom IC http://www.nxp.com/documents/user_manual/UM10360.pdf.
Ich danke schon mal im voraus für eure Mühen
mit freundlichem Gruß
Harald

Ich möchte für keine Veranstaltungen gerne die Mikrofone etwas besser machen. Dafür habe ich im Internet mich ein wenig umgeschaut und nur Sachen gefunden die entweder zu teuer und zu groß oder für mich nicht das richtige waren. ( kleiner Geldbeutel)
Jetzt habe ich drei Schaltungen gefunden die mir ausreichend erscheinen und die ich auch bezahlen kann.

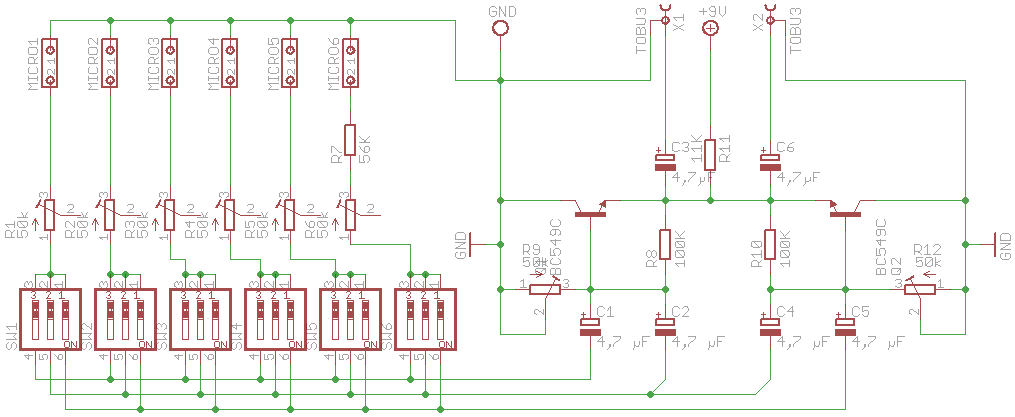

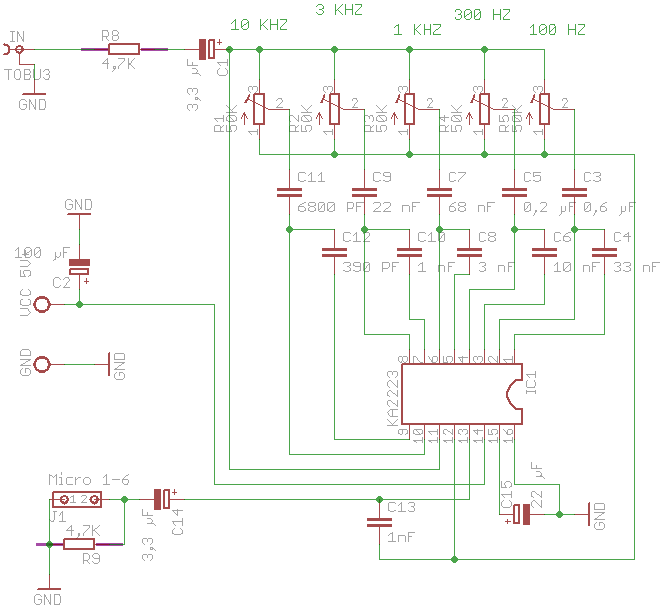

Der erste Schaltplan ist ein kleiner Equalizer den verstehe ich und kann ihn zum größten Teil nachvollziehen. dahinter würde ich gerne einen Echoeffekt bauen, damit man die Stimmen voller machen kann.
jetzt würde ich die gerne 6 dieser Einheiten zusammen fügen, wobei jede Einheit mit einem Poti ( Lautstärke ) versehen Poti soll , Schaltplan drei , und mit einem Vorverstärker versehen wird.
Schaltplan 3 verstehe ich auch noch.

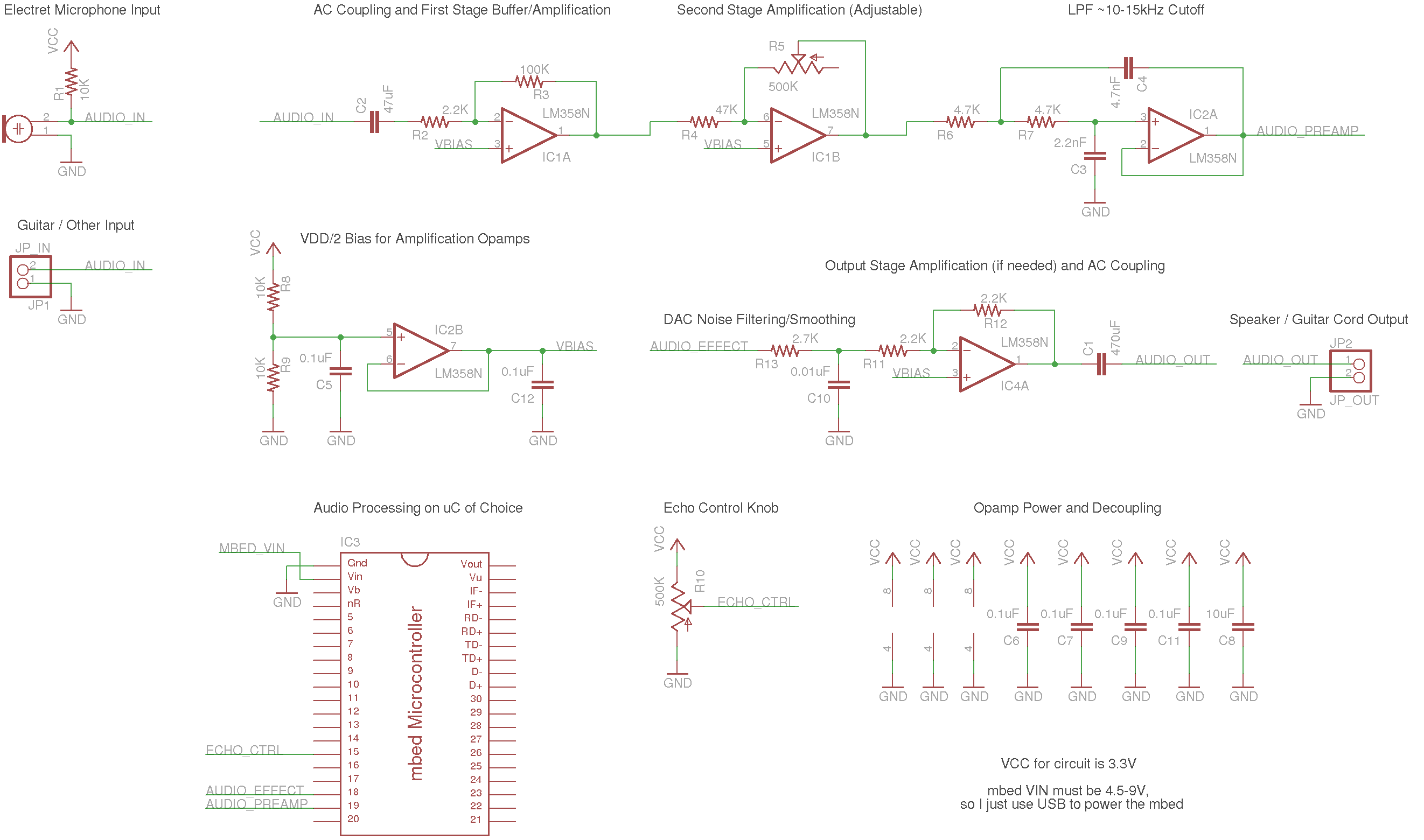

aber der Echoeffekt da stehe ich vor ein paar Rätzel. Kann mir jemand das als Schaltplan zusammenfügen ?

Schaltplan 1 und 3 folgen

mit freundlichem Gruß
Harald

Also bei beiden Ideeen hätte ich Interesse ich komm aus Köln und bin so mit und mitdabei mir etwas Anlage zusammen am bauen und kaufen. Die liegt auch die meiste Zeit im Keller würde sie auch anderen zur verfügung stellen. Vielleich wäre es eine Idee übers internet so eine art Tauschbörse zu machen, wo man die Parteien zusammen bringt.

Zum Nutzertreffen würde ich auch sofort mich anmelden. Das ganze mal vernünftig erklärt bekommen wäre super.
Wenn aus dem Raum Köln genug Interesse da ist, könnte ich das auch organisiren, nur ich bin kein Experte . Erklären und so das müssen andere.

ok dann doch Releas
denke das das auch reicht wenn die Sicherungen dann mal rausfliegen na ja auch nicht so schlimm
und der verbrauch mit 3 W ist ja auch nicht die Welt

Aber vielen Dank bin wieder etwas schlauer
Harald

Also wenn ich das bei Wikipedia ( http://de.wikipedia.org/wiki/Gleichrichter ) richtig gelesen habe dürfte sich in meinem Falle an dem Wechelstrom nichts ändern, nur im Falle das die Fase vertauscht wird wird sie umgeleitet . oder sehe ich das jetzt falch ??

Was haltet ihr von einem Brückengleichrichter ?

Also einen Stromstoßschalter der 32A kann finde ich nicht aber Relais mit 30A Dauerlast und 50 A Einschaltlast , 2 Wechsler, das würde doch auch gehen oder ? brauch ja gerade mal ein Watt, ist also auch noch tragbar. oder sind die zu langsam. denke wenn dann fliegen höchstens die Sicherungen wieder raus. Oder was meint ihr.

Das die Installation nicht Vorschriftsmäßig ist, weil das Schalten von nur N nicht erlaubt ist, ist denke ich klar . Ja das weiß ich deswegen gebrauche ich auch Lampen ohne Metall . Aber da ist nicht mal ein Schutzleiter vorgeschrieben, den ich überall habe. Außerdem wenn die dauernd Wechseln wo ist dann der N ?

MFG
Harald

Hallo bin heute wieder einmal mit einem Problem überrascht worden was ich schon öffter hatte

Ich muß etwas weiter aushohlen damit man das versteht

Ich habe bei meiner Schwiegermutter die alleine in einem kleinen Häuschen in Kasachstan lebt, 2008 die elektriche Leitungen neu verlegt und eine 12V Notbeleuchtung mit integriert.
Diese wird durch eine Windmühle gespeist , die Akkus sorgen so dafür das sie auch bei längere Stromausfällen ( manchmal mehrere Tage) nicht im dunkeln steht.
Dazu habe ich den - der Akkus und den N von 240V auf eine Leitung gelegt und geschaltet, an den Lampen kommen eine 12V+ und einmal 240V Fase an, die dort dann mit je einem passenden Leuchmittel verbunden sind.

Das Haus hat nur einen 240V Hausanschluß. Jetzt gehen die Deppen vom E-Werk hin und tauschen einfach die Leitungen , Also Fase wird N und N auf Fase . wir haben uns zwar schon beschwert, aber als Antwort bekamen wir, das sei doch egal.

Jetzt will ich im Sommer in meinem Urlaub da etwas einbauen was das verhindert.
Kann mir jemand sagen ob das mit einer Schottky-Elektrode geht, Das Haus ist mit 32A abgesichert.
Dank für euer Verständniss , Ich möchte nicht das Oma wieder Monate ohne Licht ist.

MFG
Harald

so jetzt denke ich ist alles klar
noch mal vielen Dank

Wie groß würdest du den Sicheheitswiederstand nehmen ?
das Singnal kommt vom Mischpult mit Vorverstärker
und wie groß würdest du den poti nehmen

Vielen Dank
dann hatte ich das doch richtig verstanden.
so jetzt hoffe ich mal das ich das hinbekomme. Du hast 35 V angegeben , hat das eine bestimmte bewandniß oder ist das egal. der TDA ist ja mit bis zu 100V ausgelegt?
Ist das wichtig wegen der Lautsprecher ? wollte da 150W Bass mit 8Ohm drann hängen praktisch als Aktivbox
und kann ich da einen Lautstärkeregler einbauen ? Ich dachte darann einen Poti an den Singnaleingang ? Also Stecker dann Weiche einbauen und danach Poti?

MFG
Harald

Erst mal danke
jetz noch eine Frage zu Wechselspannungs-Generator

sehe ich das richig das der mit der mit dem + Singnal Richtung in+ am TDA und an der anderen Seite - zu GND angeschlossen wird
also ein cinchstecker oder so ?
und den TP1 kann ich also vergessen ?

MFG
Harald

Hallo zusammen,
ich weiß meine Frage passt hier nicht ganz rein aber vielleicht kann sie mir trotzdem jemand beantworten.

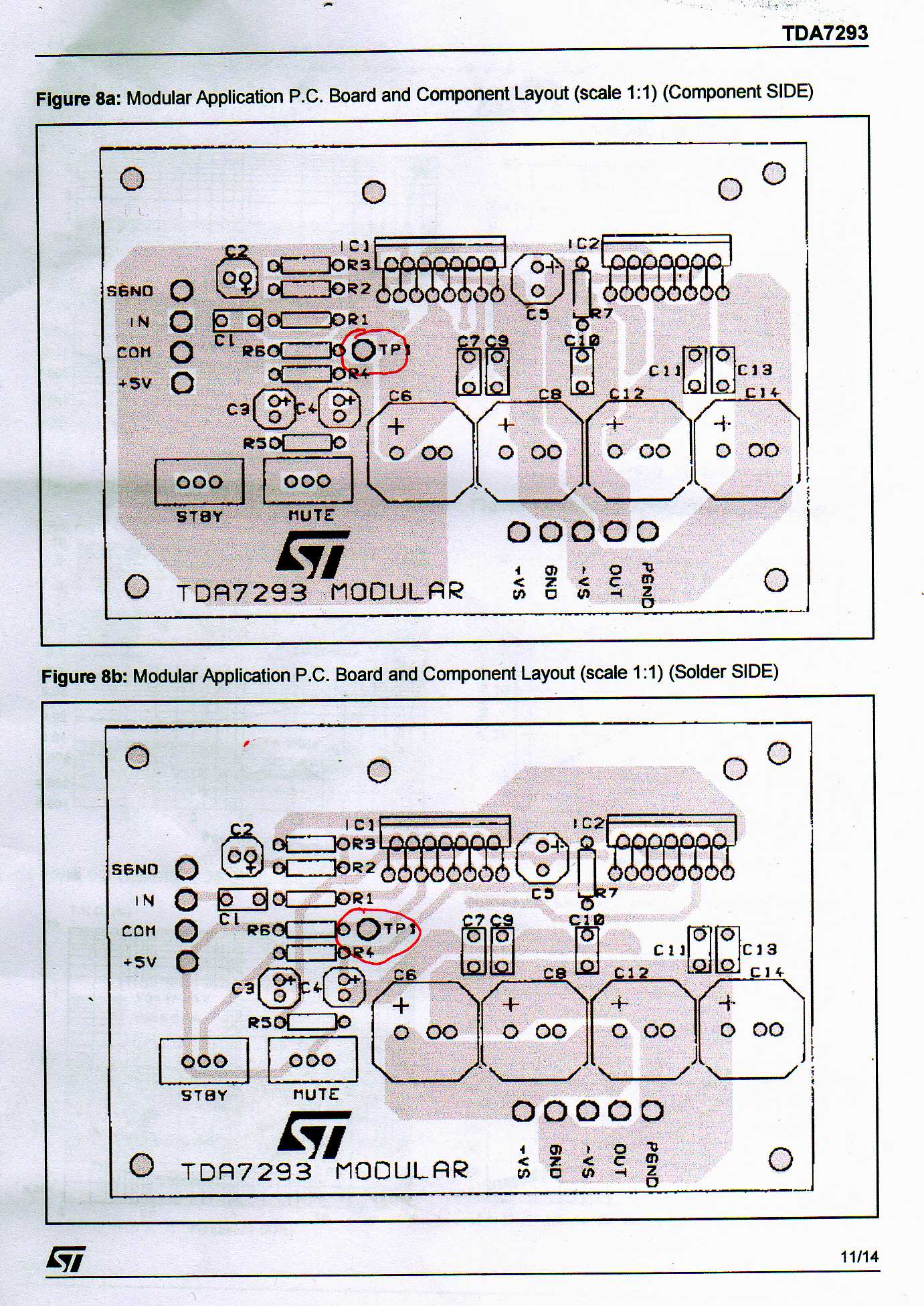

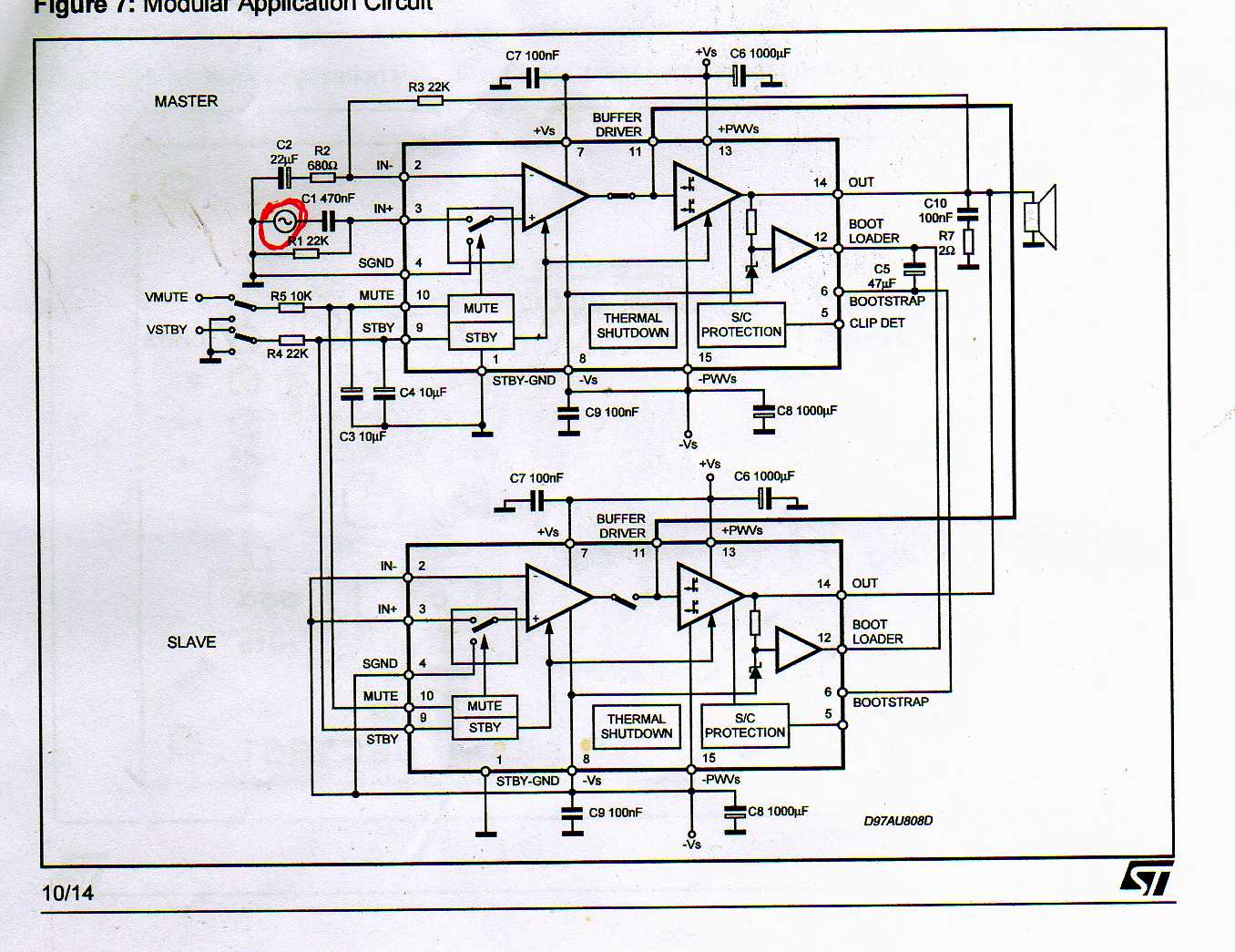

Ich habe bei reichelt den TDA 7293 gefunden. In dem Datenblatt habe ich eine Schaltung gefunden die ich gerne ausprobieren möchte . In dieser Zeichnung ist etwas eingezeichnet was ich selbst nach langem Googlen nicht verstehe oder gefunden habe. ich hab den Schaltplan und die Bestückungsansichten kopiert und angehangen. Die ganze Beschreibung findet ihr unter http://www.reichelt.de/index.html?&ACTION=446&LA=0 Das Bauteil habe ich rot eingekreist.
Wenn jemand Erfahrung mit dem TDA7293 hat würde mich das auch interesieren.

Würde mich freuen wenn mir jemand weiterhelfen kann

MFG
harald

also mit dem 1 mm zinn liegst du richtig und einer 3 mm spitze, hab gelesen das wäre das beste für Anfänger

lass mich da gerne eines besseren belehren.
so der Widerstand ist ok, das habe ich gesehen in der Anleitung aber die dazugehörenden Widerstand nicht gefunden.
oder ist das der der auf der Rückseite ist ? was für ein Widerstand ist das ?
der Transistor war bei der Lieferung nicht dabei . Den muss ich dann wohl Nachbestellen

ups also fehlende Bauteile ?
nach eurem Warenkorb habe ich alles eingelötet .
kannst du mir sagen was da noch fehlt . laut Anleitung müsste alles da sein?

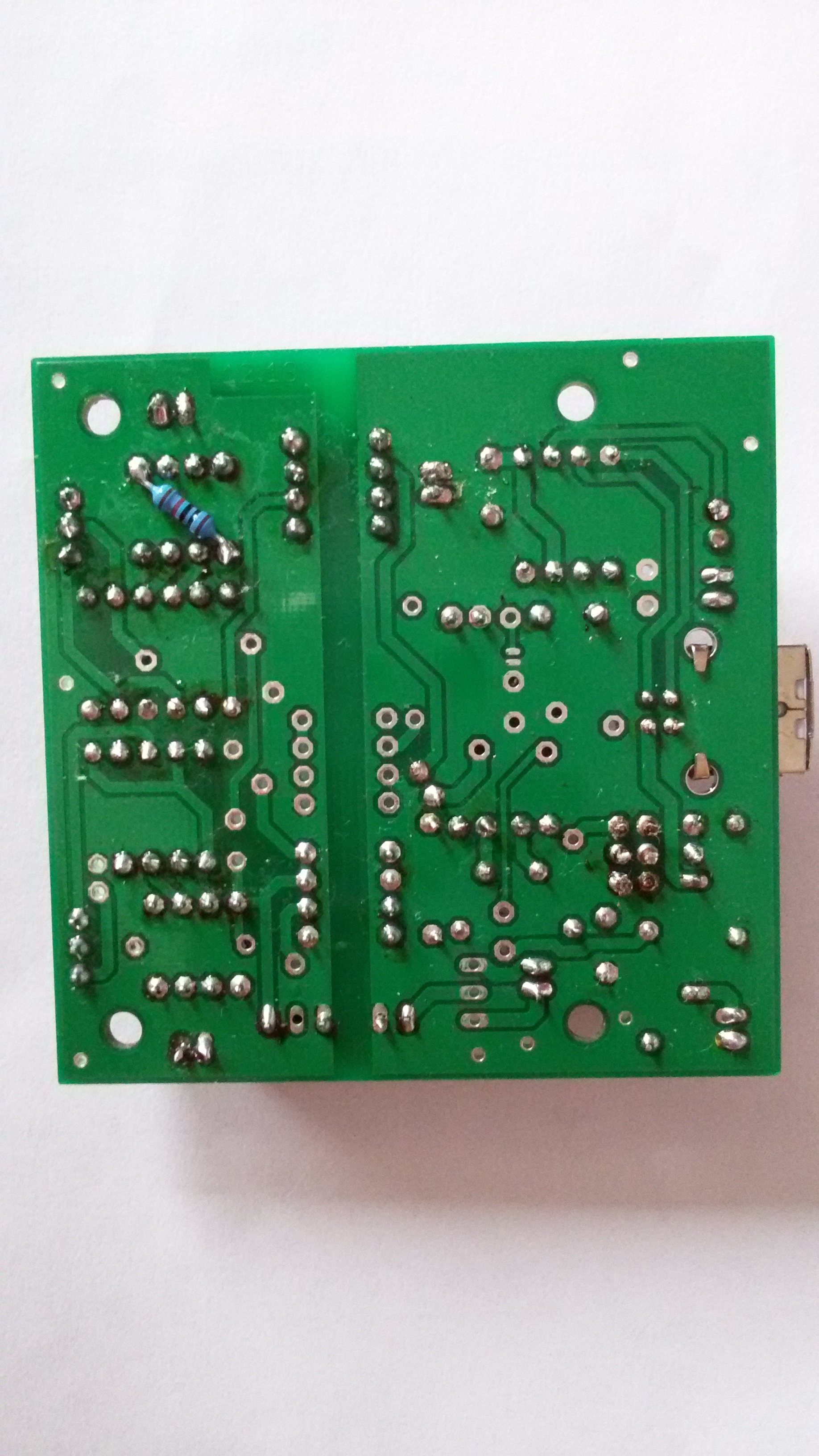

Unten sind alle verlötet da bin ich mir sicher nach oben ist das nicht immer durchgelaufen . muss das durchlaufen ? denke die Platine ist durch kontaktiert.
Übrigens finde es super das das hier so schnell und hilfreich geht
danke

so ich hoffe jetzt gehts

wie so geht das mit den bildern nicht ?

[Blocked Image: http://www.fotos-hochladen.net/uploads/20150116144505kle93up7cm.jpg]

Erst mal danke für die schnelle Antwort

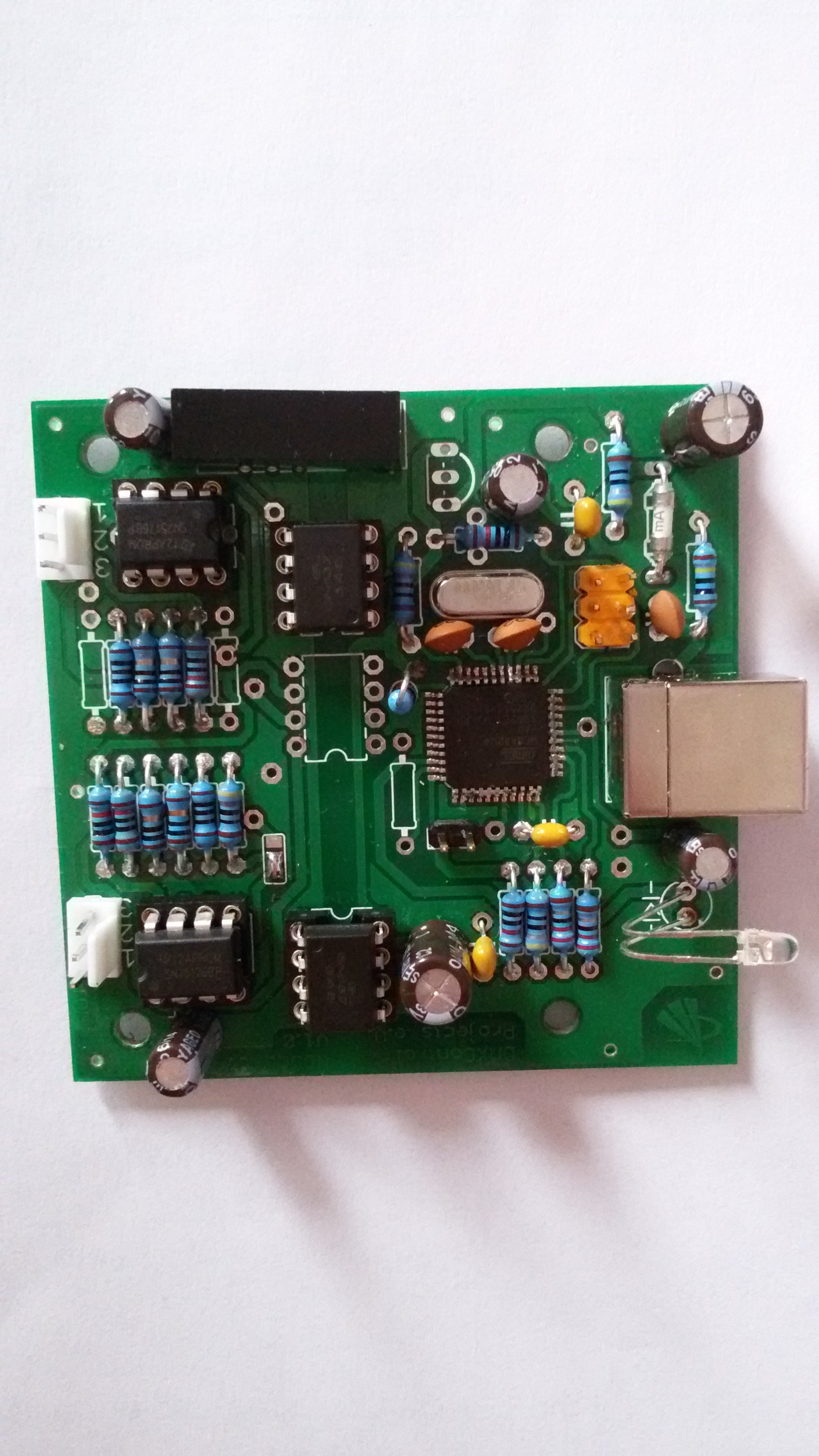

Wenn ich mir die Fotos anschaue denke ich ich brauche wenigstens einen neuen IC
auf den fotos si mn mehr als so
http://www.fotos-hochladen.net/view/201501161444516l10wotn24.jpg[/img]
http://www.fotos-hochladen.net[/img]

so gib mir bitte tips wie ich es das nächte mal besser machen kann.
ich denke ich hab ehr zu viel Lötzinn genommen

Hallo zusammen,
vielleicht hat einer von den Experten ja einmal eine Stunde Zeit sich mein Nodel anzuschauen. Ich denke ich war sehr gründlich aber leider stimmt irgend was nicht. Wenn der jenige in der Umgebung von Köln wohnt würde ich es bringen und sonnst zuschicken, Kosten übernehme ich natürlich.
