Hi souko,
danke für den Tipp, das teste ich die Tage mal, wenn das Teil ankommt ![]()
Vieel Grüße,
Chris
Hi souko,
danke für den Tipp, das teste ich die Tage mal, wenn das Teil ankommt ![]()
Vieel Grüße,
Chris
Servus zusammen,
ich schaue mir gerade Hennes RDM Interface an (https://web.archive.org/web/2019012902…ght/openrdm.htm)
Er schreibt, dass er dafür ein kommerzielles Modul von Devantech verwendet hat. Hab mal etwas gestöbert und dieses hier gefunden: https://www.robotshop.com/de/de/devantec…ASABEgLERvD_BwE
Ich frage mich gerade, was ich noch an externer Beschaltung brauche, wenn ich ein solches fertiges Modul verwenden würde. Sind die Widerstände R1, RT1 und R2 in dem fertigen Modul bereits enthalten oder müssen die extern beschaltet werden?
Bin gerade noch etwas unentschlossen, ob ich da auf ein fertiges Modul setzen soll oder selber ein Layout machen soll, dann auch mit galvanischer Trennung.
Viele Grüße,
Chris
Hallo zusammen,
ich habe letztens mal ein Showtec Titanstrobe 1500W in die Finger bekommen. Natürlich hab ich direkt mal den Mod von Hendrik Hoelscher eingebaut ![]()
Nach anfänglichen Problemen mit den Fuses läuft es nun einigermaßen.
Mir ist folgendes aufgefallen und wollte mich mal umhören, ob das bei anderen auch so ist, die den Mod bereits durchgeführt haben:
- Die gelbe DMX Indicator LED funktioniert nicht mehr, wenn ein DMX Signal anliegt. Dagegen blinkt sie, wenn kein DMX Signal anliegt und der 10.DIP auf OFF steht.
- In der originalen FW muss der 10. DIP zum DMX Betrieb auf ON stehen. Mit der Hoelscher FW ist dies invertiert, der 10.DIP muss OFF sein für DMX-Betrieb.
Hat jemand dieselben Phänomene bereits beobachet / ist dies normal?
Ich freue mich über eure Rückmeldungen.
LG,
Chris
Hui!
vielen Dank für das zahlreiche Feedback.
@JP: Wir suchen tatsächlich die eierlegende Vollmilchsau
Aber du hast natürlich recht. Man kann nicht alles wollen.
Der Projektor ist halt bei verschiedensten Veranstaltungen im Einsatz, bei denen jede irgendwie andere Anforderung stellt.
Danke für den Link, Ich werds mir mal zu Gemüte führen. Nach einem Beamer-FAchgeschäft muss ich tatsächlich mal suchen. Hab ich noch nirgends gesehen dass es sowas gibt. Aber einmal is immer das erste Mal ![]()
Nochmals danke für eure Gedanken, ich werd mal recherchieren.
LG,
Chris
Hallo zusammen,
bei Veranstaltungen in unserer Schule hatten wir schon oft das Problem, dass wir bei Projektionen mit zu schwachen Beamern zu kämpfen hatten.
Leider arbeiten wir oft in Räumen, wo keine Verdunkelung möglich ist. Alle Beamer, die wir bereits getestet hatten, waren zu schwach, um auch bei Tageslicht ein ordentliches Bild zu liefern. Gerade in der Turnhalle z.B. ist keine Verdunklung möglich.
Deshalb meine Frage:
Kennt sich jemand in der Materie gut aus und kann mir einen Beamer empfehlen, der auch bei Tageslicht ein ordentliches Bild bringt, FullHD kann und idealerweise VGA und HDMI-Input hat? Grob stehen ca 3000-4000 Euro zur Verfügung.
Ich freu mich auf eine Antwort.
Freundliche Grüße,
Chris
Hallo zusammen,
nachdem das Multiplexer-Projekt jetzt wieder lange auf Eis gelegen hatte (Prüfungen etc), bin ich nun wieder dran.
Gerade brüte ich über dem Schaltplan. Mit drängt sich zum Thema "nicht benötigte Kanäle auf GND legen" eine Frage auf:
Ich habe 12 Kanäle zu multiplexen.... Muss ich dann alle Ausgänge von den ICs 4-11, die ich nicht brauche auf GND legen?
Oder baue ich bei 12 zu multiplexenden Kanäle nur zwei von den ICs 4-11 ein und lege die nicht belegten Inputs von IC3 auf GND?
Kann mir einer auf die Sprünge helfen?
LG, Chris
Hi,
nachdem mein Elektronikhändler meines Vertrauens leider keine 6 poligen Umschalter hatte, mach ich ne Relaisschaltung, die mit einem einfachen Kippschalter bedient wird und alle 6 Kanäle gleichzeitig ausschält.
Da DMX doch deutlich öfter genutzt wird, und analog nur noch sozusagen als Backup drin bleibt, werd ichs so lösen, dass die Verbindung zum Demuxer bei abgefallenem Relais besteht und nur im Fall Analogbetrieb das Relais anzieht.
LG,
Chris
Hmm... okay...
Na dann werd ich wohl doch richtung Umschalter tendieren, um die Kanäle umzuschalten.
Dann muss ich eben schauen, wo ich den noch unterbring in der Frontplatte.
Danke für deine Antwort,
Chris
Yeeeees,
JP du bist der Held!
Da hab ich mit keiner Miene dran gedacht, klar klappt das. Ne Diode auf jeden Kanal - des is die Lösung!
Vielen, vielen Dank für deine Antwort :)))))
LG,
Chris
Hallo zusammen,
eine Frage an die Elektronik-Experten zum og. Umbau ist mir noch eingefallen:
Wie ist es wenn ich den Dimmer nun wider Erwarten doch mal über die analoge Schnittstelle ansteuere?
Das ist ja nach wie vor Möglich, weil die DMX Demultiplexer-Kanäle intern parallel zur analogen Steuerung angeschlossen sind.
Die Steuerspannung vom analogen Eingang liegt dann ja am Ausgang des Demultiplexers an. Arbeitet der Operationsverstärker praktisch auch "rückwärts"?? Und wenn ja, kann das den Prozessor beschädigen?
Würde es was bringen, wenn ich die komplette Demuxer-Schaltung mit einem Schalter ausschalten würde, wenn ich analog steuern will? Also einfach nen Kippschalter zwischen die Spannungsversorgung des Demuxers?
Würd mich über eine Antwort freuen.
LG,
Chris
Hallo zusammen,
ich bin gerade dabei, eines meiner Projekte abzuschließen: Den Umbau eines Analog-Dimmers auf DMX.
Das Projekt ist schon seit fast 3 Jahre geplant, aber durch Abi und beginn des Studiums bin ich nich so sehr dazu gekommen.
Ich möchte eucht gerne ein bisschen teilhaben lassen. Ich find es immer hilfreich, wenn es solche Berichte online gibt, das war etwas das mir bei der Umsetzung bissl gefehlt hat.
Der Dimmer: Ultralite D610 Dimmer mit 0-10V Ansteuerung und sechs Kanäle auf Schuko-Steckdosen an der Vorderseite.
Der Plan: Umrüsten des Dimmers auf DMX mittels Demuliplexer von Hendrik Hölscher --> Link
Außerdem: Einbau eines Harting-Abgangs auf der Rückseite.
Der Dimmer hat auf der Rückseite bereits vorbereitete Löcher für DMX-Buchsen (Neutrik D-Norm).
Der Harting-Abgang wird erst in nächster Zeit nachgerüstet, deshalb kann ich darüber noch nichts sagen.
Ich habe den Demux auf Lochrasterplatine aufgebaut, funktioniert entgegen einiger Meinungen top zuverlässig.
Der Demux, sowie die zwei Filter- und Shifter-Platinen sind alle huckepack auf einem Blech montiert. Dieses wurde mit zwei Schrauben M3 an der Gehäuseseitenwand befestigt, da die Hauptplatine des Dimmers die ganze Grundfläche ausfüllt. Hält bombe.
Der Dimmer bietet auf der Hauptplatine Klemmleisten, wo die 0-10V Signale vom Demux eingespeist werden können. Außerdem bietet der Dimmer eine Gleichspannungsversorgung von 15 Volt, man braucht also für die Elektronik kein zusätzliches Netzteil.
Auf der Vorderseite wurden die zwei LEDs und der Dip-Schalter angebracht, eine Befestigungsmöglichkeit für den Dip-Schalter ist bereits Vorgesehen.

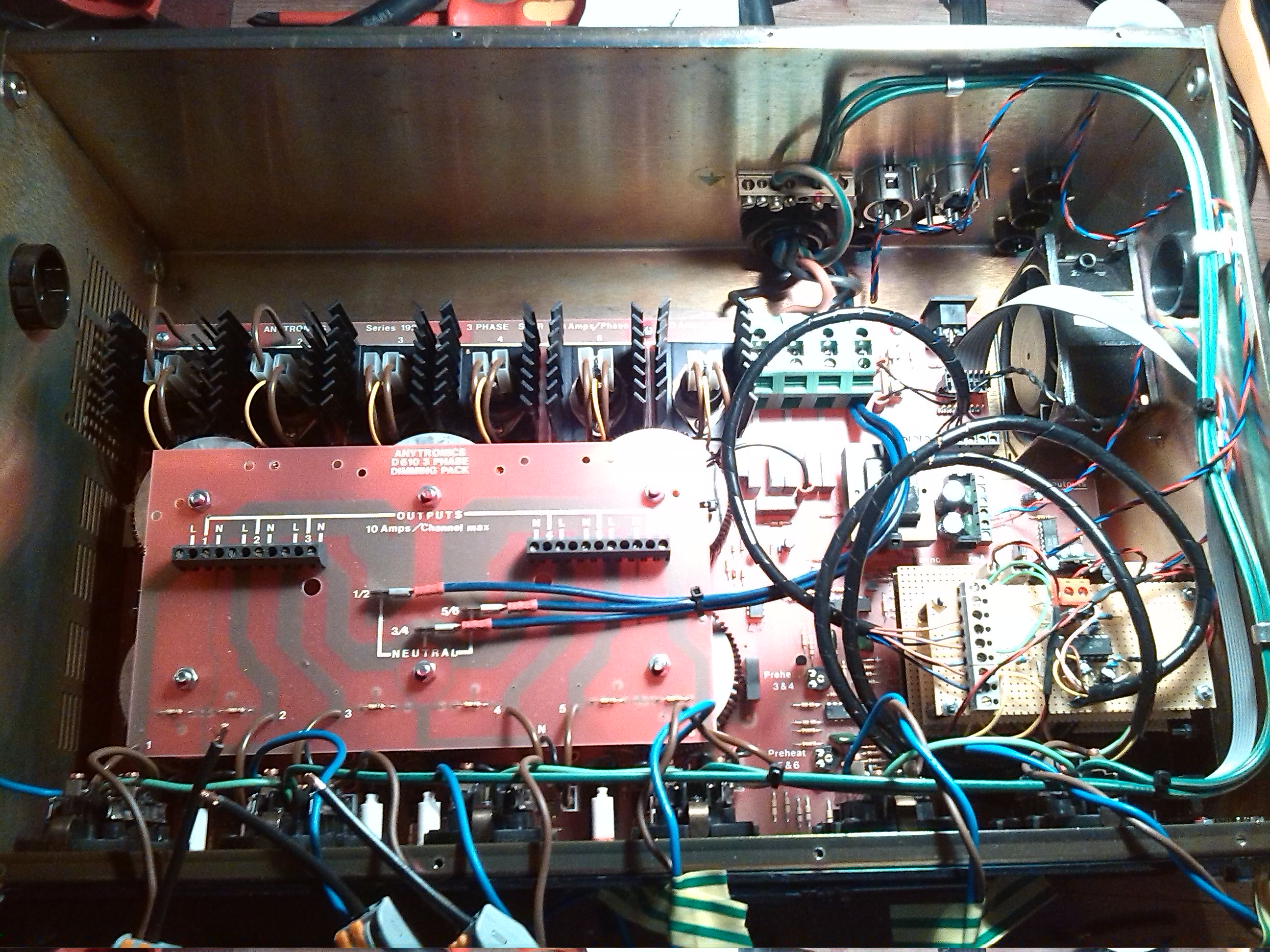

Auf dem ersten Bild findet ihr eine Gesamtansicht des Dimmerinneren ( die Schukodosen sind gerade abgeklemmt, deswegen hängen die Kabel vorne raus).

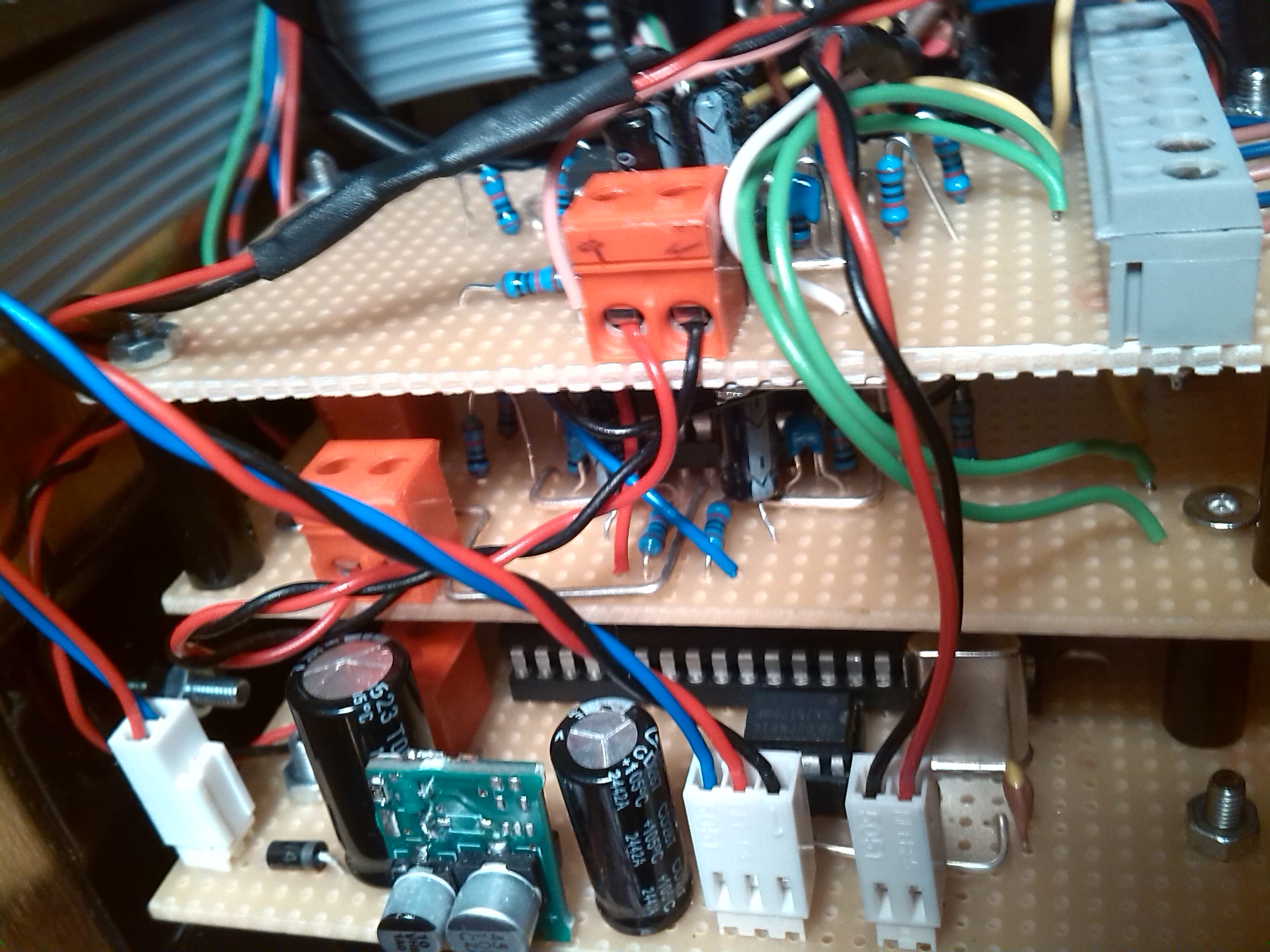

Das zweite Bild zeigt die drei Platinen huckepack, unten der Demux, darüber zwei Filter-/Shifter-Platinen

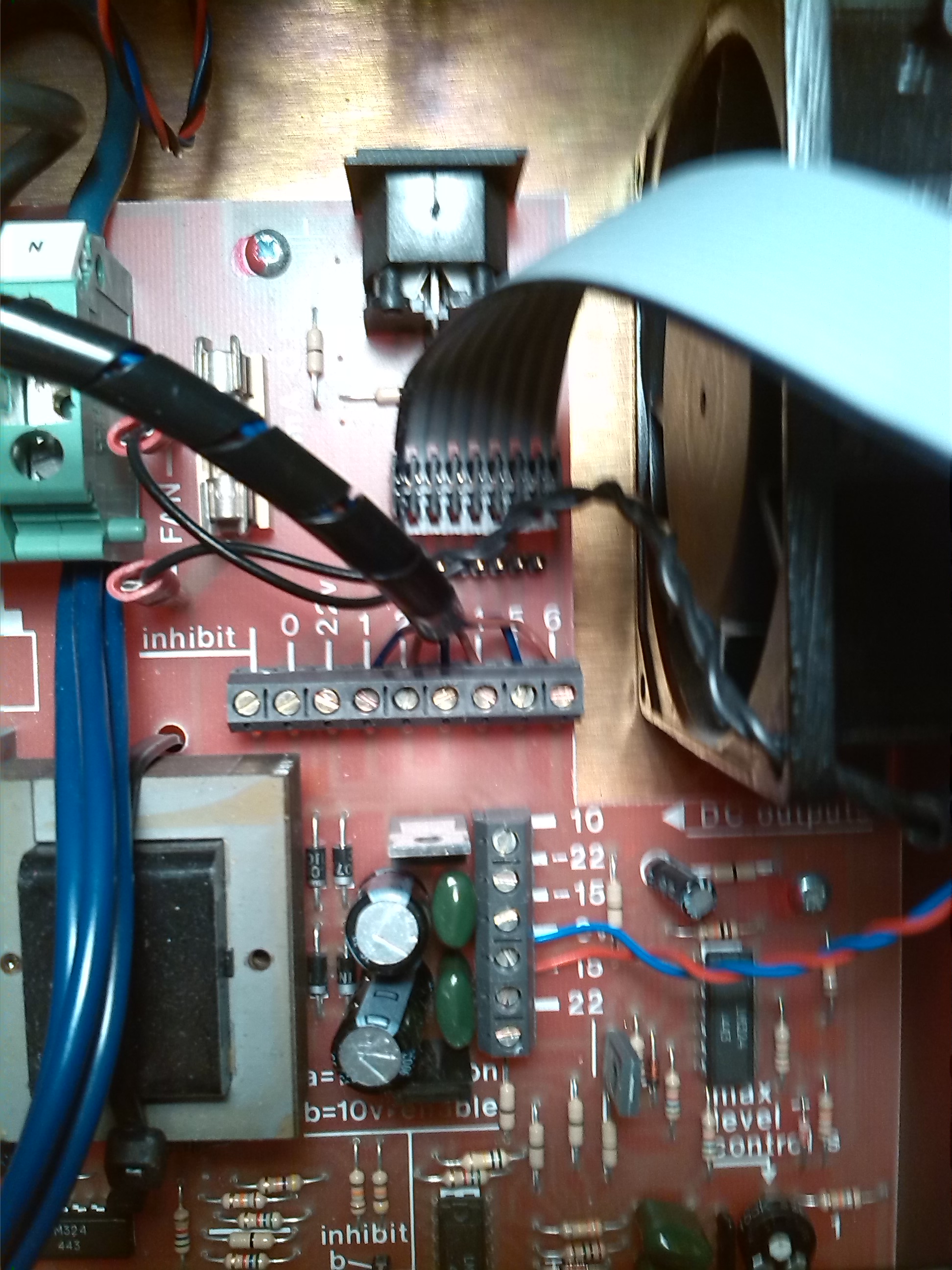

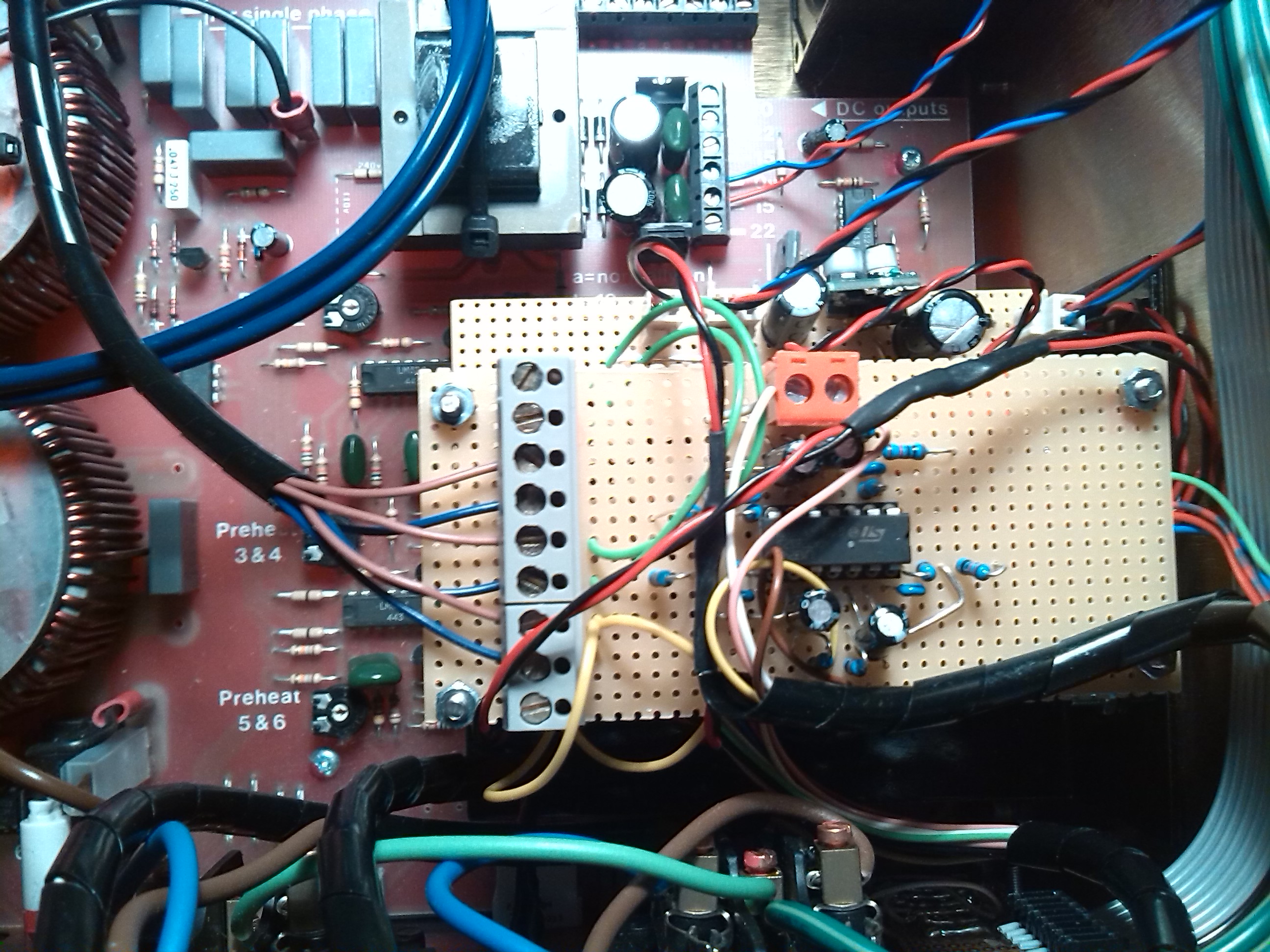

Das Dritte Bild zeigt, wie die Spannungsversorgung der Demux-Schaltung und die 0-10V-Ausgänge des Demux auf die Hauptplatine aufgeklemmt sind.
Auf der vierten Bild seht ihr die Einbausituation nochmal von oben.
Bitte haltet euch nicht an der Bildqualität auf- Handycam.
Solltet ihr Fragen oder Anregungen haben, schreibt einfach.
Grüße,
Chris
Hi,
cool, dass du dich für den Bau eines VU-Meters interessierst.
Ich hab vor 2,3 Jahren selber mal eins gebaut, mit LM 3916 glaub als LED-Treiber. Hatte da auch mehrere kaskadiert.
Schaltplan müsste ich mal suchen, hab ich bestimmt noch irgendwo, wenn du ihn brauchst.
Ich hab das damals in ein 19" Gehäuse eingebaut.
Wenn du das Ding mal von innen sehen wolltest, müsst ich es mal ausm Rack ausbauen und öffnen.
Hab mal ein Bild von ausßen angehängt.
Wenn du Fragen hast, frag einfach ![]()
LG,
Chris
Hallo Gluehwurm,
gibts die Stripes tatsächlich auch im Ladenverkauf?
Wenn ich das Produkt auf der Lidl-Homepage anschaue, erscheint Erhältlich: Online.
Müsst mal im Laden vorbei gucken
Hat dieses LED-Band auch den besagten Controller? --> Link
Dieses Band wär vom Meterpreis her nur halb so teuer wie das 5-m. Es scheint aber keine IR-Fernbedienung zu enthalten.
LG,
Chris
Puhhh jetzt tuts wieder.
Es ist tatsächlich so, dass die Spannung nur im Leerlauf so hoch ist. Als ich das Pult angeschlossen habe, war sie sofort brav auf 49V. ![]()
Probleme hatte ich eben noch mit den 17 Volt. Die Spannung ist ständig 15 Sekunden nach dem Einschalten zusammengebrochen. Lag daran, dass ich die Spannungsregler nicht festgeschraubt hatte und die aber Massekontakt zum Gehäuse brauchen ![]()
Dann kuck ich auch mal nach einem solchen Trenntrafo. ![]()
LG,
Chris
Hallo,
es handelt sich um das DCP125-Netzteil.
nutzer99: Bei mir brummt es auch überall, aufm Kopfhörer nur leicht.
Ein Bekannter sagte mir gestern, es könnte sein, dass der Spannungsregler im Leerlauf nicht auf 48V herunterregelt.
Als wir vor dem Kondensatortausch die Spannung gemessen haben, war das Mischpult angeschlossen, als ich gestern gemessen habe, nicht.
Meines Wissens nach werden die 48V nur für die Phantomspeisung benötigt. Sonst arbeitet das Pult ja mit +-17 Volt, die für einzelne Teile der Schaltung durch Spannungsregler im Pult nochmals angepasst werden. Diese 17 Volt sind auch recht exakt zu messen.
Der Trafo selbst brummt ebenfalls relativ laut.
Bei mir brummt's auch, wenn nur ein dynamisches Mikro angeschlossen ist.
nutzer99: Wie sieht eure Trenntrafo-Schaltung aus? Bin da in der Theorie der Elektrotechnik noch nicht ganz so fit
![]()
LG,
Chris
Hallo zusammen,
ich habe gebraucht ein Soundcraft Spirit Live 4² in der 24-Ch Version gekauft. Ständig war ein Brummen auf den Audioausgängen zu hören. Das Netzteil gibt +17Volt, -17Volt und +48Volt aus.
Der Support hat mir empfohlen, die Siebelkos auf der Netzteilplatine zu tauschen ( einer für + 17V, einer für -17 V, einer für +48 V), sowie den Gleichrichter vom 17-Volt-Teil. Dieser sollte gleich gegen einen stärkeren (8A statt 6A) ersetzt werden, da die Netzteile offensichtlich was den Gleichrichter angeht, schon immer recht schwach dimensioniert waren.
Nun habe ich die Bauteile bestellt und getauscht und messe jetzt auf dem 48-Volt Ausgang 63 Volt statt vorher ca 51 oder 52 Volt.
An was kann diese Spannungsdifferenz liegen?
Ich trau mich halt nicht wirklich, das Pult so anzuschließen, nicht dass ich noch was zerschieße ![]()
Der Spannungsregler im 48Volt-Teil ist ein TL783
Ich freu mich auf jede Antwort.
LG,
Chris
Hallo ihr beiden,
einmal zwei Tage nicht hier reingeschaut und schon kommt wieder Unmengen an Infos
Vielen Dank, dass ich euch so umfangreich gedanken macht ![]()
Sobald ich Zeit habe, werde ich die Sache mal checken.
LG,
Chris
Hi danke für euere Ausführungen!
Leider Gottes brummt die Sache meistens auch mit Ground-Lift
Könnte aber durchaus auch an der Qualität der Box liegen ![]()
Werd mal den VLC-Player testen.
LG,
Chris
Hi!
Danke für deine Antwort.
Ein Bekannter hat auch gesagt, er würde, sofern das Lochbild nicht passt, die Elkos einfach mit Drahtbrücken montieren.
Die Endstufe wird ja im Prinzip nicht mehr bewegt und transportiert.
Platz nach oben hätte es genug.
was mich allerdings irritiert ist, dass laut Aufdruck + und - einander gegenüber stehen müssten.
Dies ist beim im Bild roten Elko ja wunderbar der Fall, nicht aber beim pinken Elko.
LG,
Chris
Hi TMGDJ,
danke für deine Antwort!
Ich habe eben nochmals mit einem Bekannten drüber geredet, der meinte, das VNC-Protokoll unterstützt keine Audio-umleitung.
Remotedesktop soll es angeblich können, habe aber leider grad keine Hardware, um das zu testen.
Werds bald mal versuchen.
LG,
Chris
