Jep ich hab’s als Administrator aktiviert, bisher auch unverändert wenn ich Dmxcontrol als Admin ausführe

Hallo zusammen,

für eine bevorstehende Veranstaltung wollte ich gerne DMXControl mit einem Joystick zur Steuerung von 2 Movingheads als Verfolger einsetzen.

Joysticksteuerung von einem Head klappt wunderbar, leider scheitert es aktuell am FollowSpot Plugin.

Ich nutze die aktuelle DMXControl 2.12.2 unter Windows 10

Leider wird das Add-in nicht geladen und es erscheint die Fehlermeldung:

Das Plugin „FollowSpot.dll“ implementiert die Klasse IDMXCPlugin nicht oder nicht vollständig. Das Plugin ist nicht mit dieser DMX-Control Version kompatibel.
Fehler 13: Type Mismatch

Selbes Problem auch bei Version 2.12 und 2.9

Kann mir jemand weiterhelfen?

Vielen Dank, viele Grüsse

Julian

Hallo Zusammen,

vielen Dank für das Lob.

Scyte, Zeichnung bekommst du als PDF per PN

Hi,

sehr gerne. bei Youtube gibt es ein ziemlich gutes 3-Teiliges Tutorial Video. Leider Englisch aber es ist eine super Anleitung.

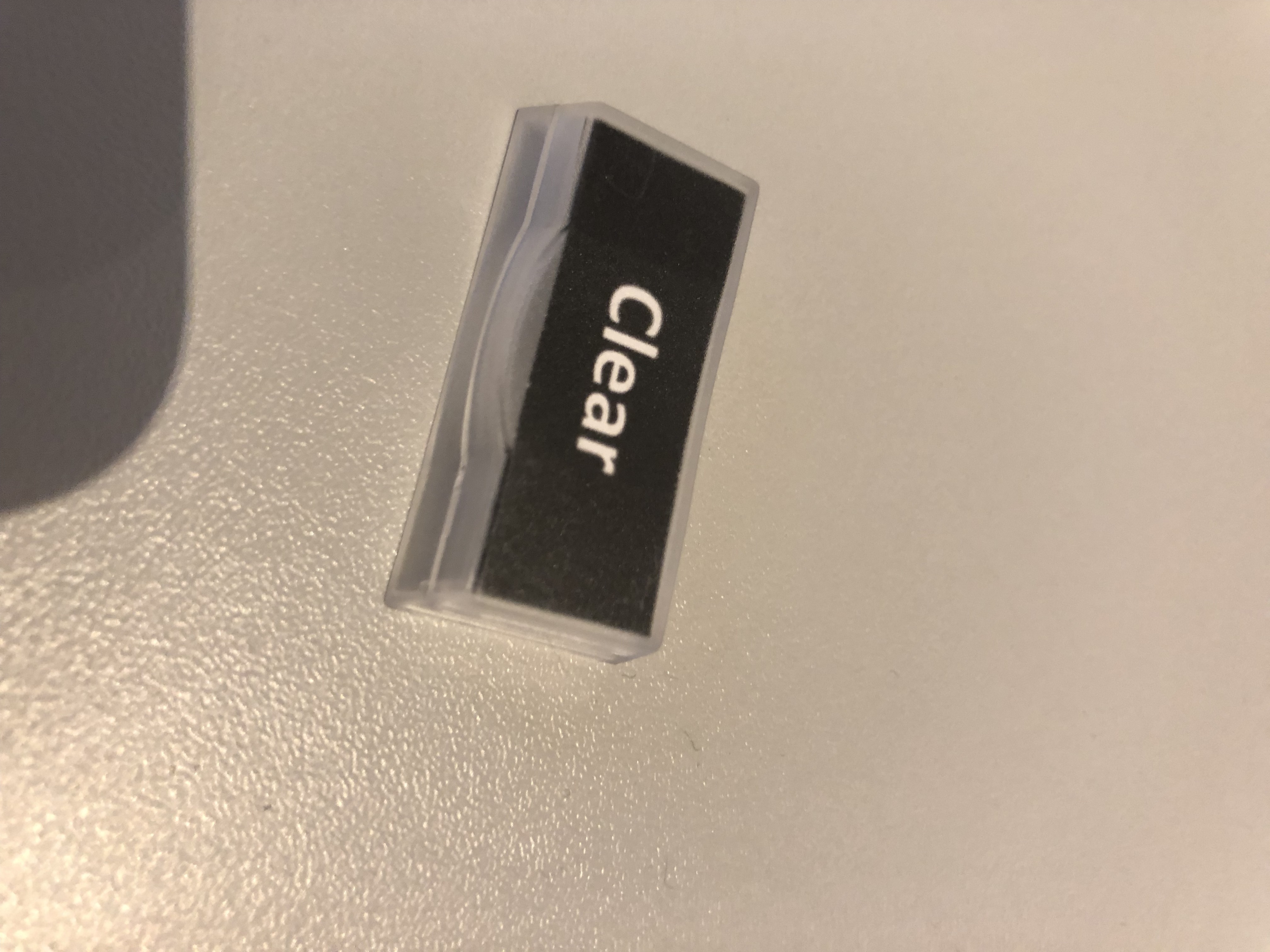

Hier noch ein kleines Update: Ich habe heute von Amazon.com X-Keys Keycaps für Cherry-Mx taster bekommen. Diese kann man relativ einfach selbst beschriften und sie passen perfekt!

Hi Maddin,

Danke für dein positives Feedback.

Als Software nutze ich Obsidian Onyx (das lief vorher unter dem Namen M-PC von Martin)

In der kostenfreien Version sind 2 Universen verfügbar. Mit entsprechendem Dongle max. 64

Grüsse

Julian

Guten Abend zusammen,

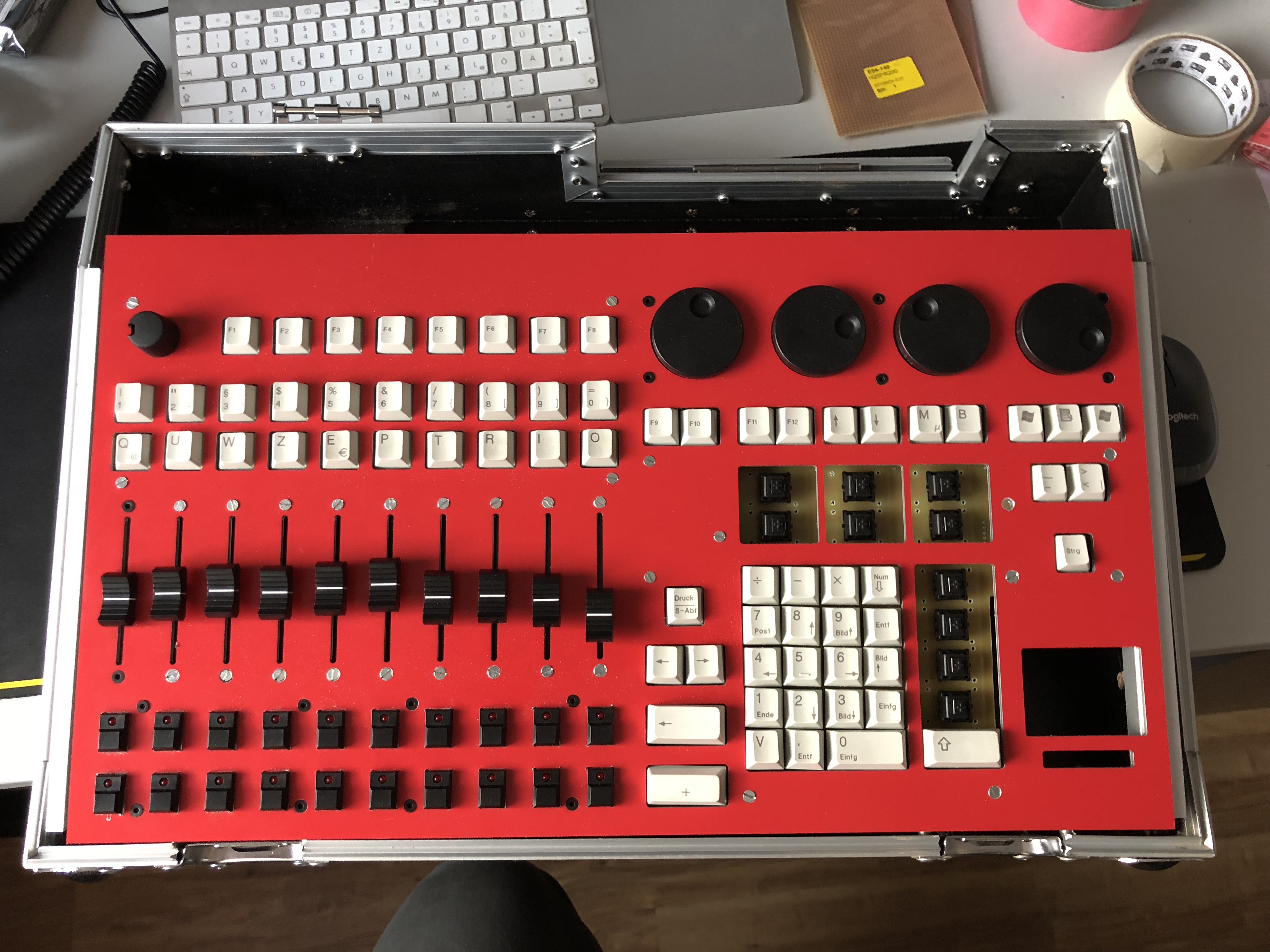

nach knapp 5 Jahren Bauzeit mit einigen längeren Pausen möchte ich hier mal mein Lichtpult-Eigenbau vorstellen.

Als eifriger Mitleser bei den ganzen GrandMa nachbauten, allen voran die CyberMA und MA4PC kam bei mir auch immer wieder der Wunsch nach einer vernünftigen, bezahlbaren Konsole auf.

Da ich mit Martin MPC bzw mittlerweile Elation/Obsidian Onyx deutlich besser zurecht komme und es schon recht lange von Ricardo Dias die vollständige Midi-Anbindung gibt viel die Wahl recht einfach.

Ziel war es, eine robuste und kompakte Lichtsteuerung aufzubauen, die sowohl für kleine DJ-Jobs als auch für größere Bühnenveranstaltungen genutzt werden kann.

Gehäuse:

Als Gehäuse dient ein gekürztes Case von einem SceneSetter 48 (das 24 war 10mm zu kurz). Die Elektronik ist auf einem Brettchen montiert.

Die rote Frontplatte habe ich in Inventor gezeichnet und von einem Bekannten CNC-Laserschneiden lassen. Die Platinen für die Buttons & Fader habe ich selbst geätzt, das war bei der Größe relativ aufwendig aber hat erstaunlich gut funktioniert.

Buttons/Fader/Encoder:

Als Fader habe ich ALPS 10K Ohm Linearpotis eingesetzt. Diese sind direkt an die Frontplatte geschraubt. Für die unteren 20 Playback-Button kommen Digitast zum Einsatz. Die restlichen Taster stammen aus einer Cherry MX Tastatur. Die Keycaps werden Zeitnah schwarz lackiert und mit dem Dymo Weiß auf Schwarz beschriftet. Alternativ überlege ich die Keycaps 3D zu drucken und die Beschriftung dort entsprechend als Vertiefung einzudrucken und anschließend entsprechend Weiß zu hinterlegen.

Die fehlenden 2x1 Keycaps werden morgen testweise mit X-Keys Keycaps versehen.

Midi-Anbindung

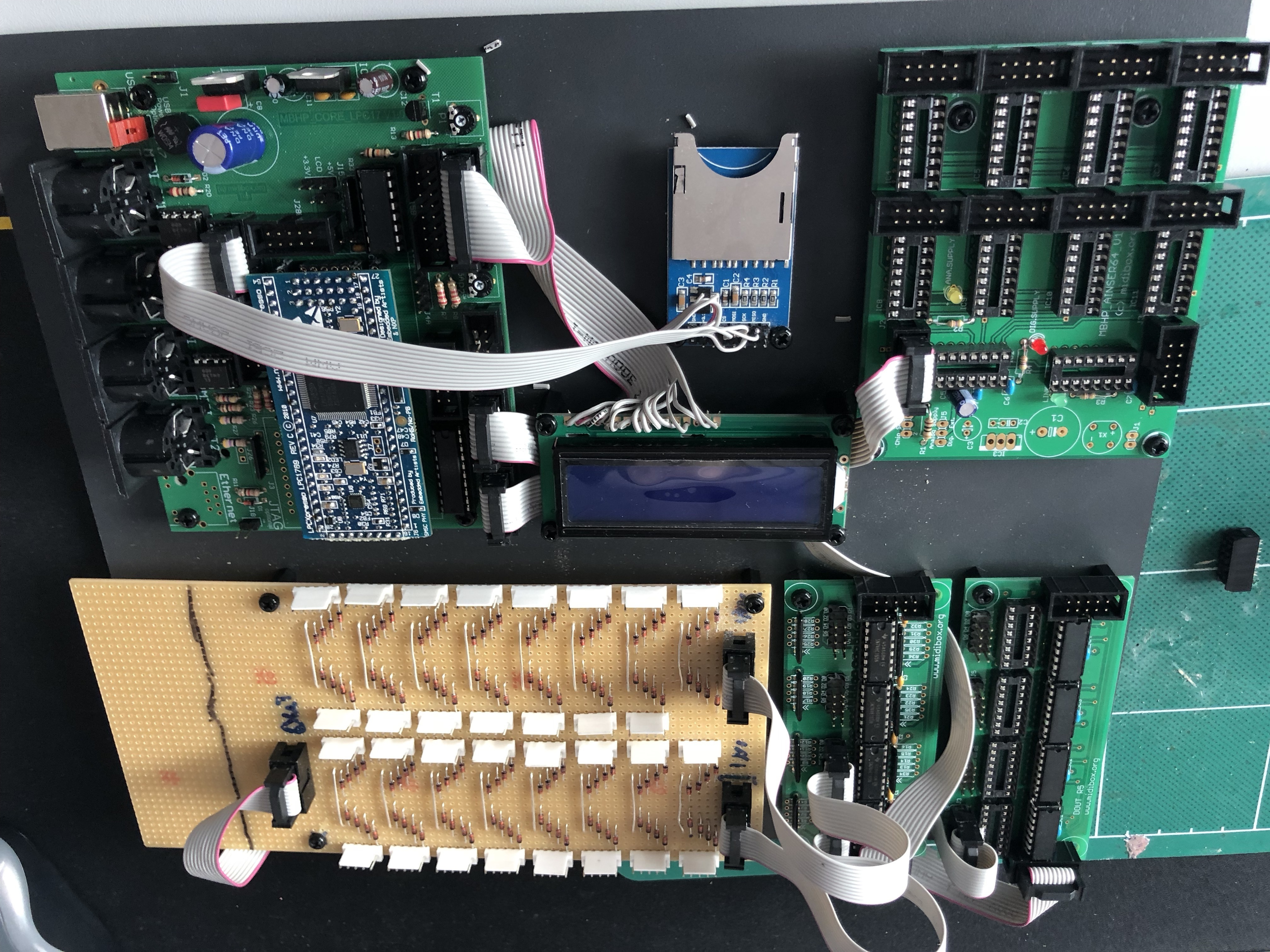

Die Anbindung der Taster, Encoder und Fader erfolgt über eine Midibox mit LPC17 Core und MidiBox NG Firmware. An die Midibox sind ein DIN und ein DOUT Modul mit einer Matrix für 128 Buttons angeschlossen. die übrigen Ein- und Ausgänge nutze ich für die 4 Encoder und die LED's der Playback buttons. Die Fader sind über ein AINSER64 Modul angebunden. Die Midibox bietet noch reichlich Kapazität um bei Bedarf weitere Module mit Buttons und Fader anzuschließen.

PC:

Die MPC Software läuft auf einem Samsung Slate Tablet mit Windows 10, die Midi-Daten werden mit R/D ShowCockpit in MPC gepatched.

Ausblick:

- Monitor: Aktuell halte ich Ausschau nach einem schönen, günstigen 24" Touchscreen und überlege wie ich diesen am aufgeklappten Case befestige

- Tastatur/Handauflage: In Planung ist ein kleines Case mit Tastatur und Handballenauflage wie von der Grandma2 bekannt, welches geöffnet an der vorderen Casekante eingehängt werden kann.

- PC: Im Case ist derzeit noch genug platz um einen Mini-ITX Rechner unterzubringen. Das Tablet ist teilweise etwas lahm, sodass ein etwas leistungsstärkerer PC sicherlich nicht verkehrt wäre.

DMX-Interface:

Aktuell nutze ich die Ausgabe via art-net. In den nächsten Tagen kommt allerdings das Enttec open-DMX Professional Interface für den Einbau ins Case.

Fotos vom Bau:

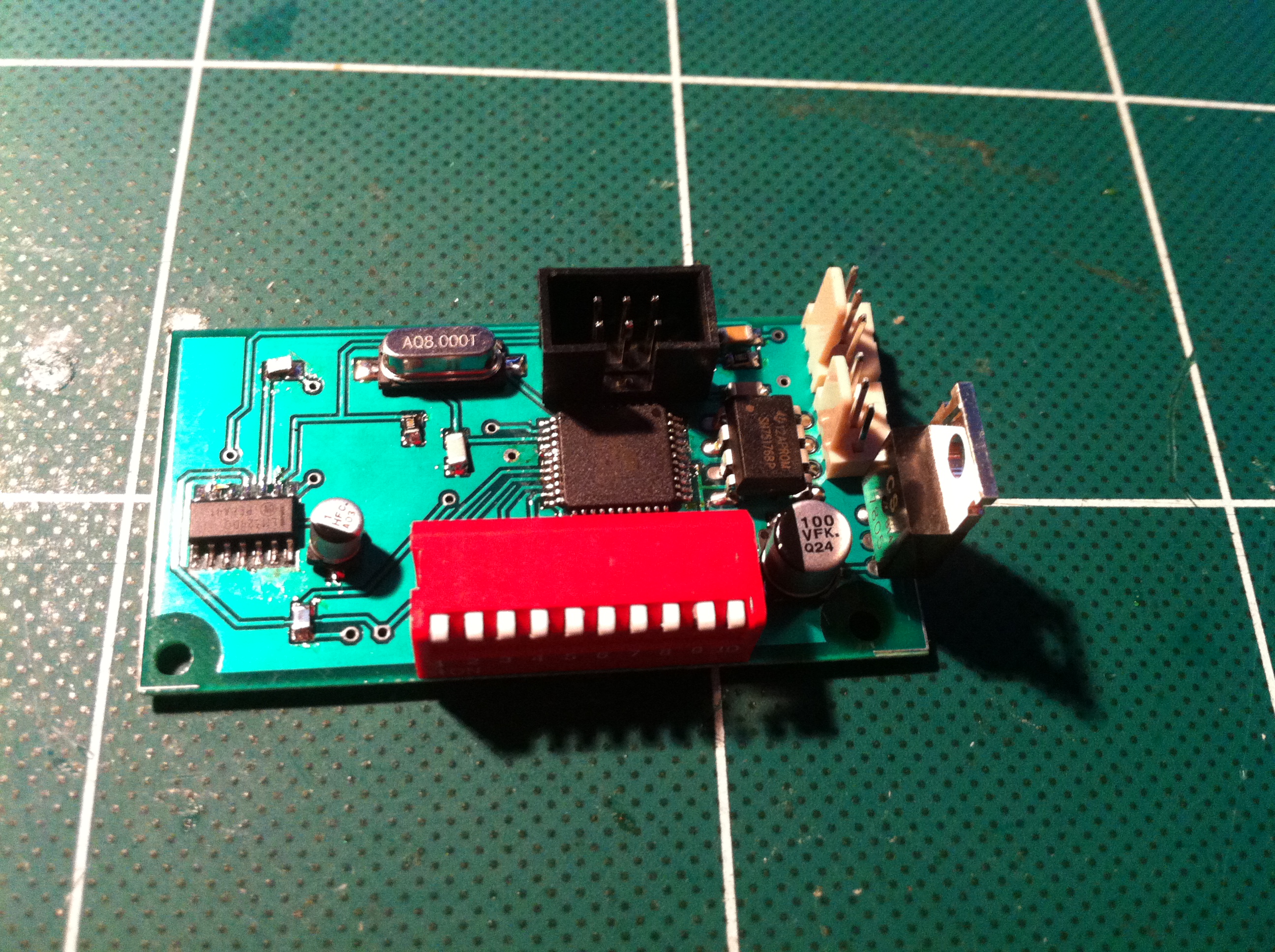

Die Demuxer sind nun alle gelötet und bereits getestet.

Dabei musste ich leider feststellen, dass mir im Layout/Schaltplan 2 Fehler unterlaufen sind:
1. VOut vom Spannungswandler habe ich nicht weiter angeschlossen --> Kein VCC an allen teilen (untereinander jedoch vcc verbunden)

Lösung: Airwire von VOut zu VCC PIN 8 vom SN75816

2. Versorgung vom LM324 mit 5V --> Ausgangspegel max. 3,8V
Lösung: Leiterbahn vor LED aufgetrennt, Airwire gezogen --> 12V am LM324, allerdings musste der Vorwiederstand der LED noch angepasst werden, da diese nun auch mit 12V läuft.

Nun warte ich noch auf die Gehäuse vom Lasern, um dann alles zusammenzusetzen.

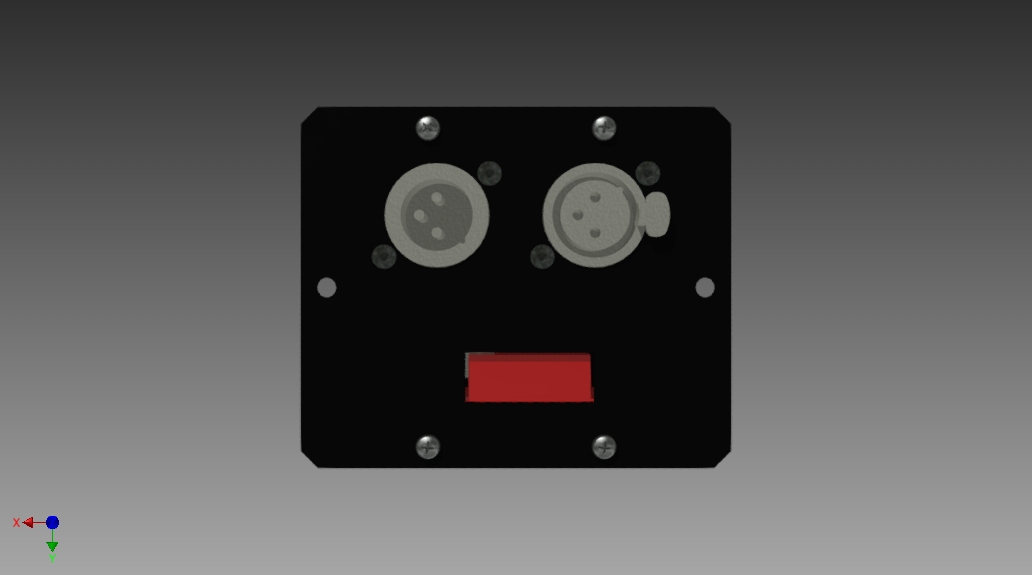

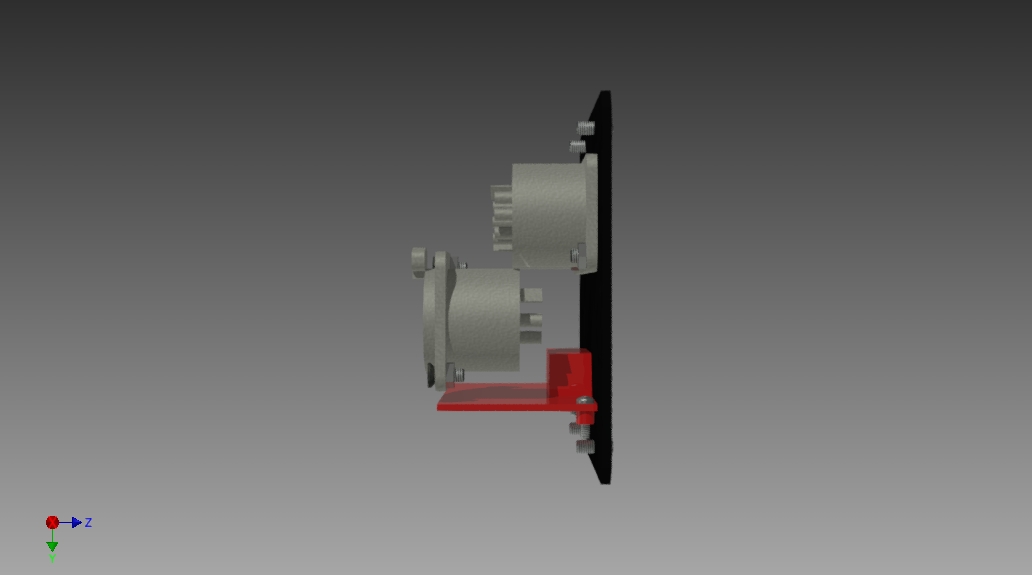

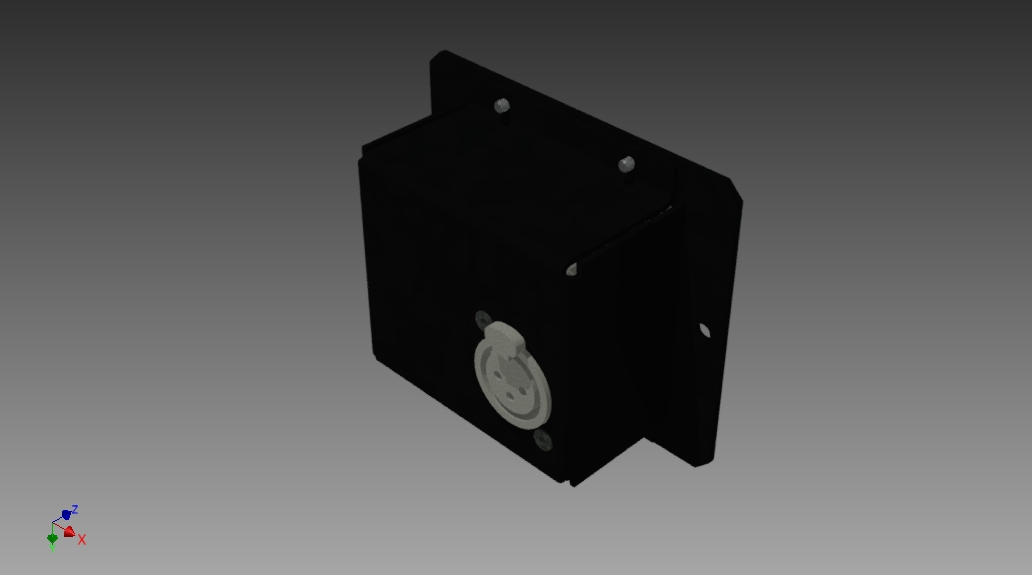

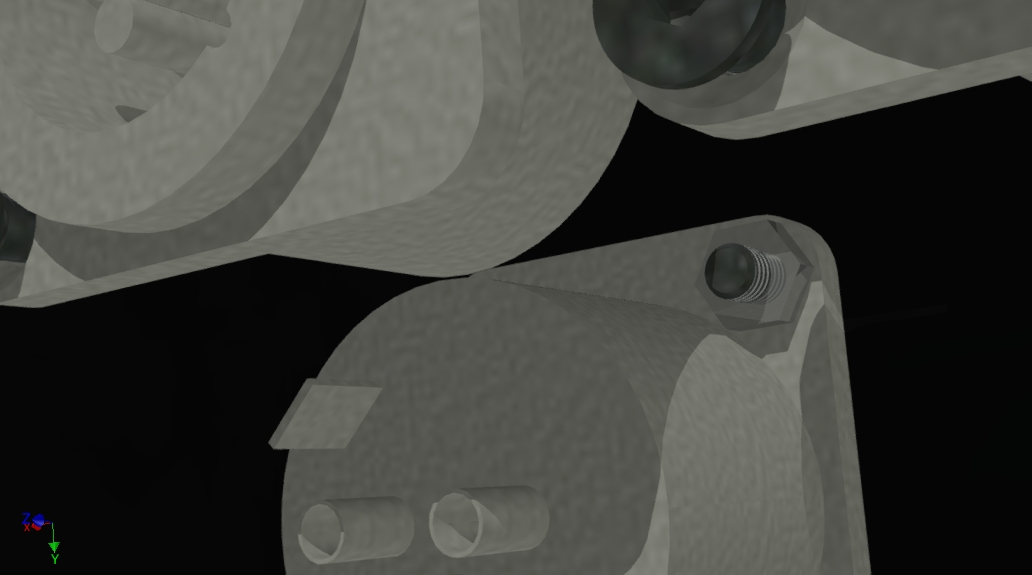

Das Gehäuse habe ich auf Basis einer alten Magnum Fernbedienung ausgemessen und in Inventor entsprechend angepasst und nachkonstruiert. Ein Bekannter kann mir die Gehäuse Lasern und Biegen. Alles in allem ist vor allem die Anordnung der XLR Buchsen sehr eng, da eine Buchse eine vorgegebene Position hat (Verbindung zur Maschine).

Gehäuse:

Die Software werde ich vermutlich noch etwas anpassen müssen, da die Maschine erst bei einem Pegel von 1-2,5V aufheizt und zwischen 2,5 und 9,5V den Nebelausstoss reguliert. 9,5V-10V dienen zur Programmierung des Nebelmaschineneninternen Speichers, da dieser bei einer DMX Steuerung eher nicht nötig ist, soll lediglich eine Ausgabe vom Demuxer von ca. 2,4V-9,4V erfolgen.

Sobald Sich an der Ausführung des Projektes was tut werde ich diesen Thread wenn gewünscht weiter mit Fotos begleiten und füllen.
Für Fragen gerne auch eine pm.

Hallo,

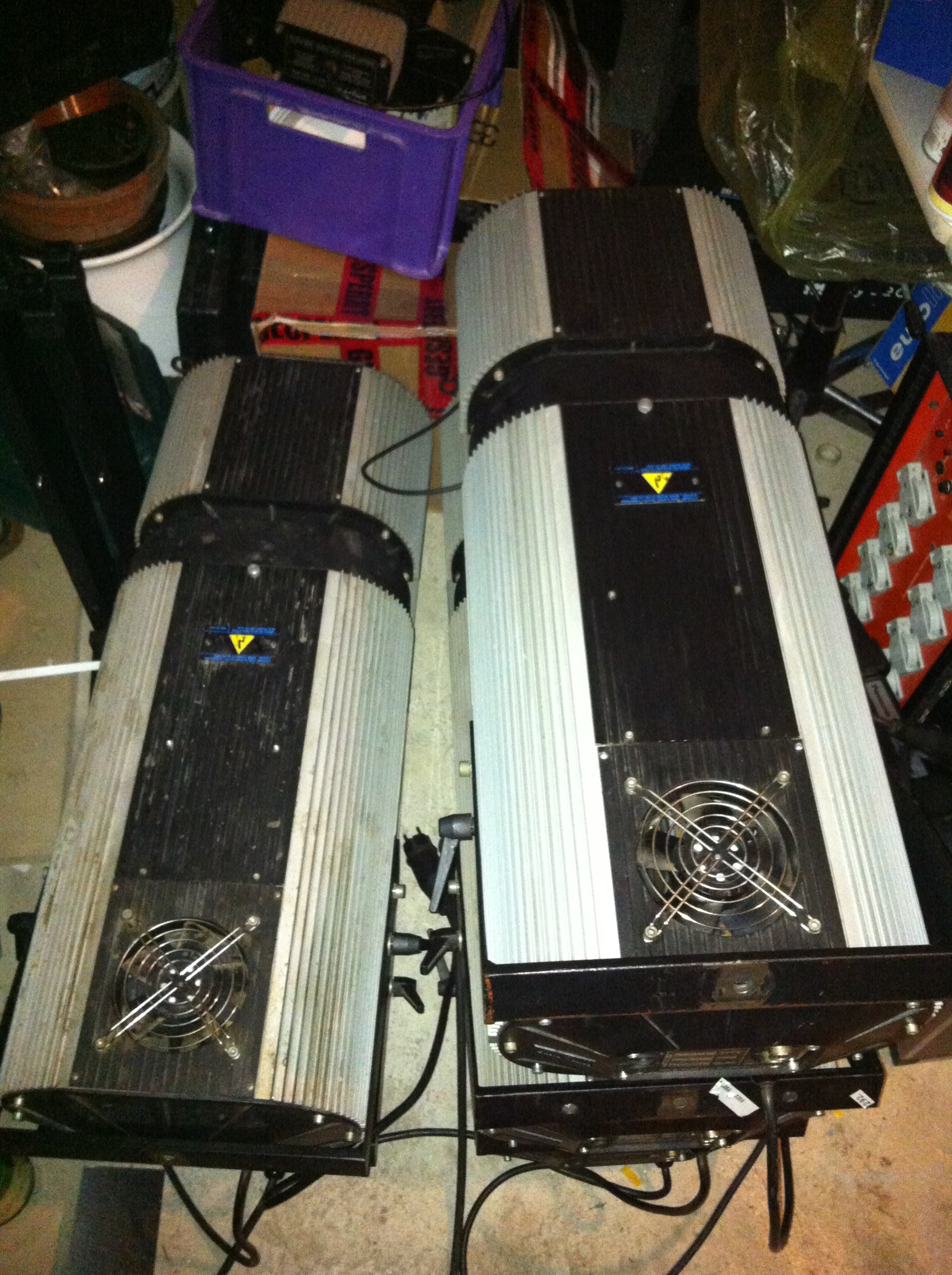

ich habe vor kurzem 4 gebrauchte Martin Magnum 2000 erstanden. Leider haben diese kein DMX Modul,man könnte jedoch das originale Modul für ca. 100€ von Martin erwerben.
Da mir dies im Endeffekt für nichts mehr als einen Demuxer etwas teuer ist, habe ich mich einmal drangesetzt und ein passendes Modul entworfen. Mein Modul soll, wie das Originale auch, bei Bedarf anstatt der Fernbedienung in die Nebelmaschine geschraubt werden.

Die Schaltung basiert im wesentlichen auf dem Demuxer von Hendrik Hölscher, jedoch etwas "entrümpelt" und auf SMD gewandelt, da das Gehäuse inkl. 3 XLR Buchsen nicht besonders viel Platz bietet.

Die Schaltung wurde mit Eagle entworfen. Aufgrund der Größe sind leider einige Durchkontaktierungen unterhalb des Atmega notwendig, sollte aber mit herkömmlichen Nieten für die Durchkontaktierung kein Problem darstellen. Alternativ einen Draht flach einlöten, wie beim Digital Enlightenment USB Dmx Interface.

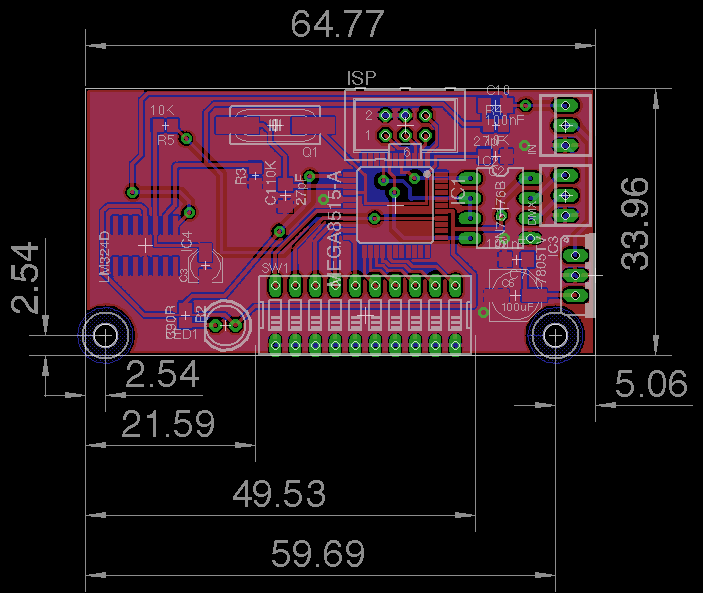

Layout:

Schematic:

Belichtungsvorlage:

Layout_Bottom.pdf

Layout_Top.pdf

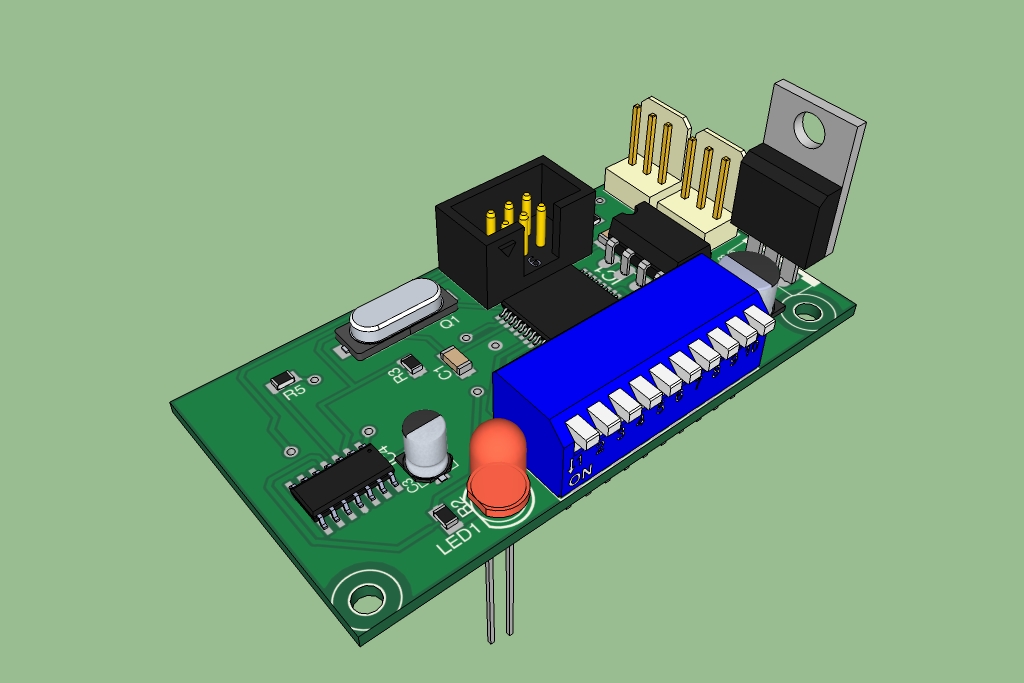

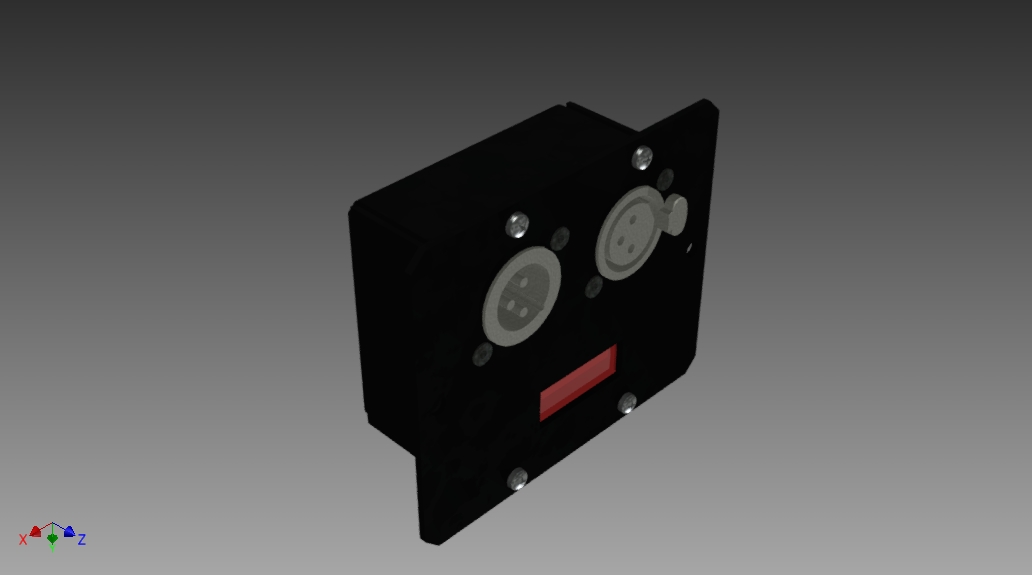

3d Modell:

irgendwie scheint es doch zu funktionieren: https://www.youtube.com/watch?v=RQGZR_AL7PQ

Auch ich habe die Schaltung nachgebaut, da ich hier noch 5m Ws 2811 Stripe habe, allerdings bisher ohne erfolg.
Firmware flashen, kein Problem. allerdings gibts es leider keine Fuse-Bit übersicht, habe die jetzt zunächst nach bestem wissen und gewissen eingestellt (ja controller ist auch noch lesbar).
Codierbrücke für WS2811 auch gesetzt.
Allerdings ist keine Steuerung des Stripes möglich. Es leuchten einfach alle bzw. auch mal nur ein Teil der Leds dauerhaft in unterschiedlichen Farben. Habe irgendwie das Gefühl, die LEDs bekommen kein vernünftigen Datenstrom, habe aber leider gerad kein Oszilloskop zur Hand zum nachmessen.
Habt Ihr sonst irgendwelche ideen woran es liegen kann?

Habe geplant damit eine Matrix ähnlich der Barco MiTrix zu bauen, an Schaltnetzteile kommt man mittlerweile ja recht günstig und die sind auch recht handlich, ein Panel kostet dann ca. 150€, besteht aus 150 LED's (also fast 1 Universum) und ist ca. 500x250mm groß. Pixelabstand sind 30 LED's/m
Ansteuerung halt entsprechend über DMX bzw. ArtNet. Alternativ habe ich hier auch einen Teenys 3.1 liegen, der kann ja mit der octows2811 library auch eine menge Ws2811 Pixel ansteuern. Der Teensy ist im endeffekt ein Arduino, dort gibt es ja auch eine Art-Net Library, diese müsste man ja eigentlich nur mit der Octo-WS2811 verknüpfen und ein Ethernet-Shield einbauen.

Hallo,

vor einiger Zeit habe ich mir 6 gebrauchte GS1 zugelegt. diese stammen aus einer Festinstallation und waren seither leicht verpekt (wie das ja in discos so üblich ist) aber ansonsten top in Schuss. einziger Nachteil, sie sind nur über Pulsar Multiplex (z.b. Pulsar Masterpiece) oder Analog steuerbar. haben Pan + Tilt, motorisierte Iris, Farbrad und Goborad (statisch) sowie Shutter.

Da mir das Soundlight Modul für ca. 300€ zu teuer war und man zusätzlich eine weitere PMX leitung zum DMX legen muss auch nicht das universellste.

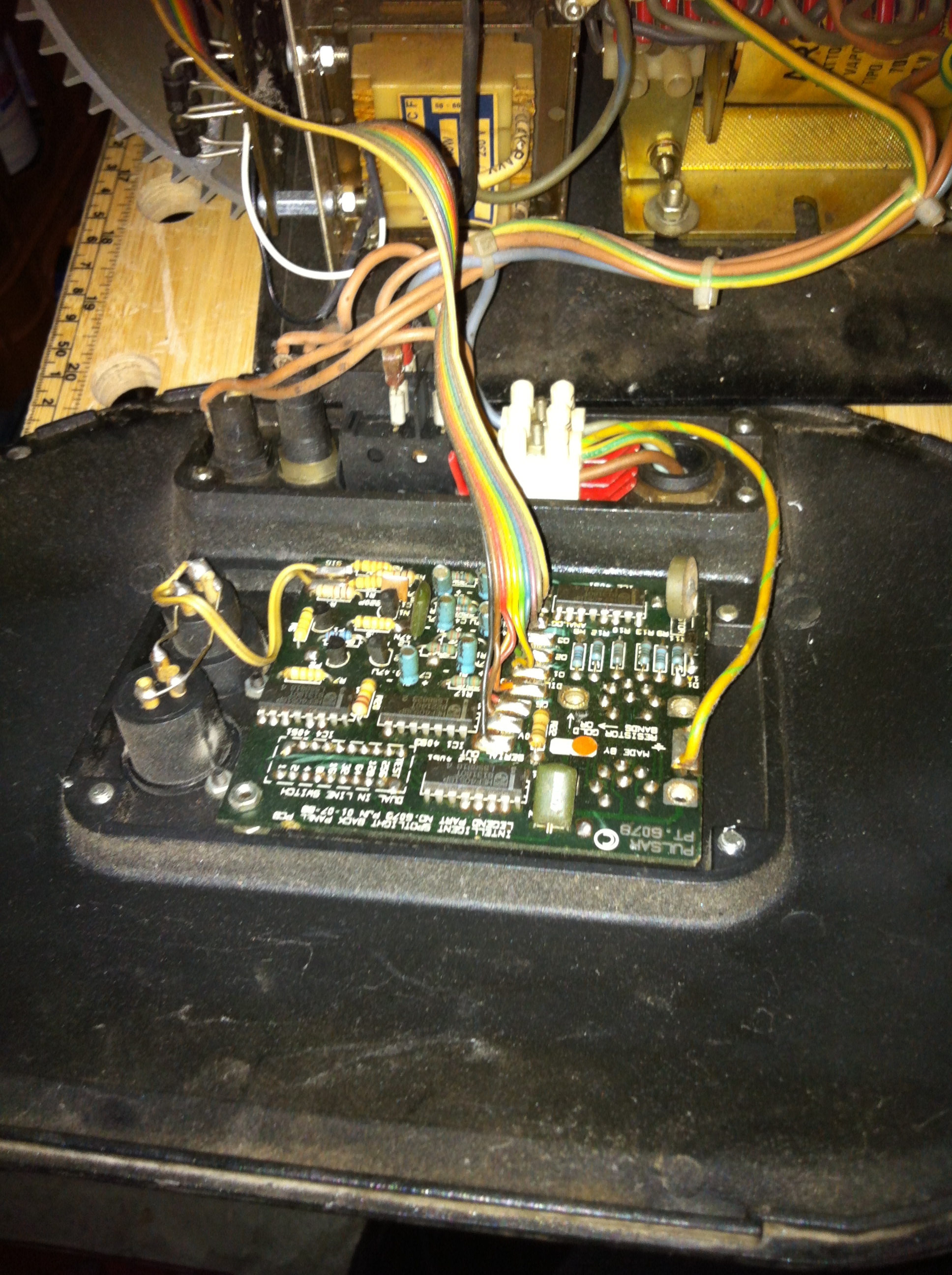

Also Scanner geöffnet und Platzverhältnisse überschaut: Platz ist reichlich, die Platine hinter dem alten Dip-Schalter mit den 8Pol din buchsen muss jedoch im Scanner verbleiben zwecks Signalwandlung.

Dafür wurde dann der Hölscher Transreciever auf die neue Vorgabe (position DIP Schalter und Montagelöcher) umgeroutet und die LM324 mit Beschaltung für 7 Kanäle gleich drumrumgesetzt. nun kann die neue Hölscherplatine die "alte" Scannerplatine huckepack nehmen und die 7 Analogausgänge direkt verbunden werden.

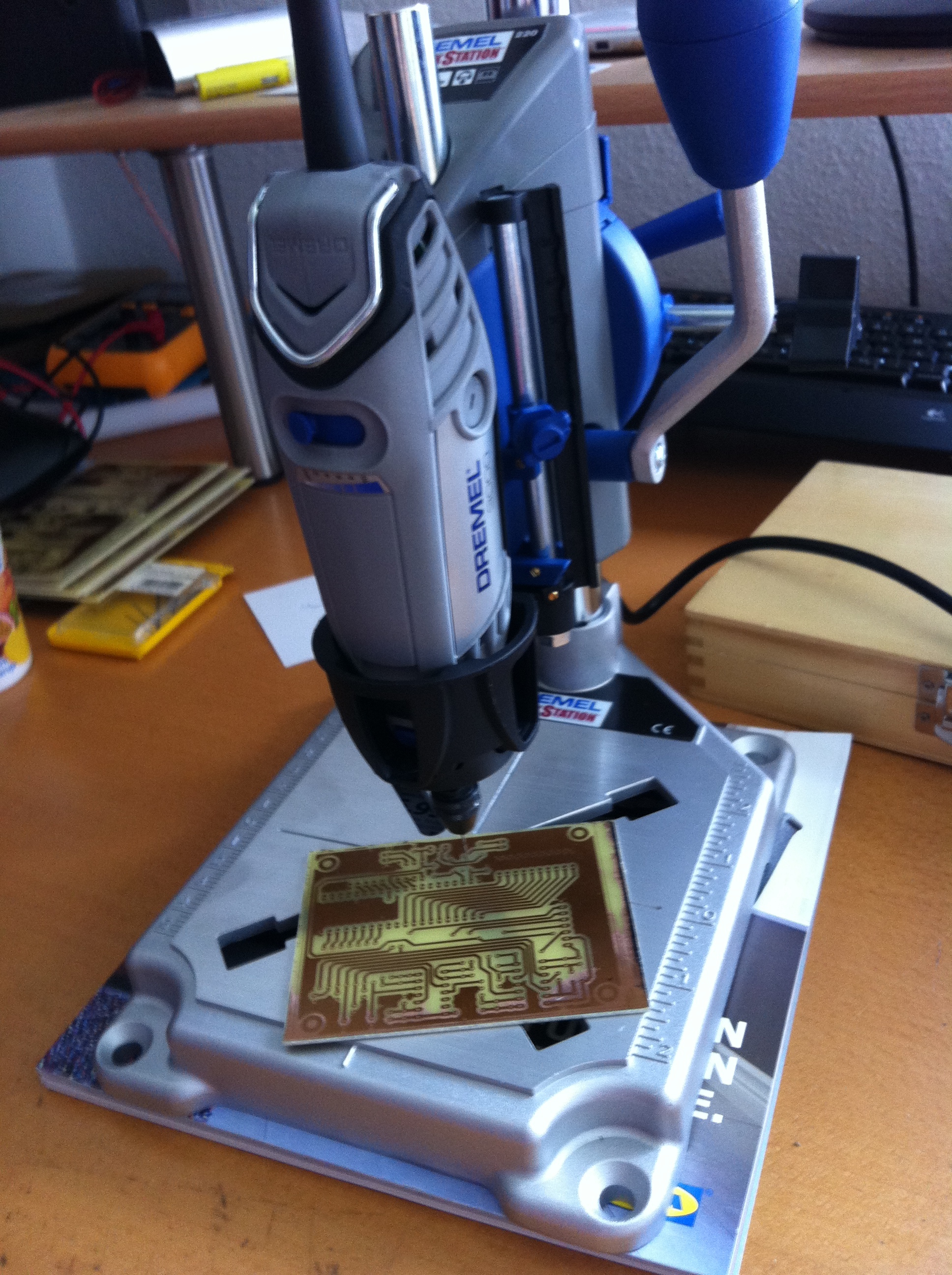

beim Bohren:

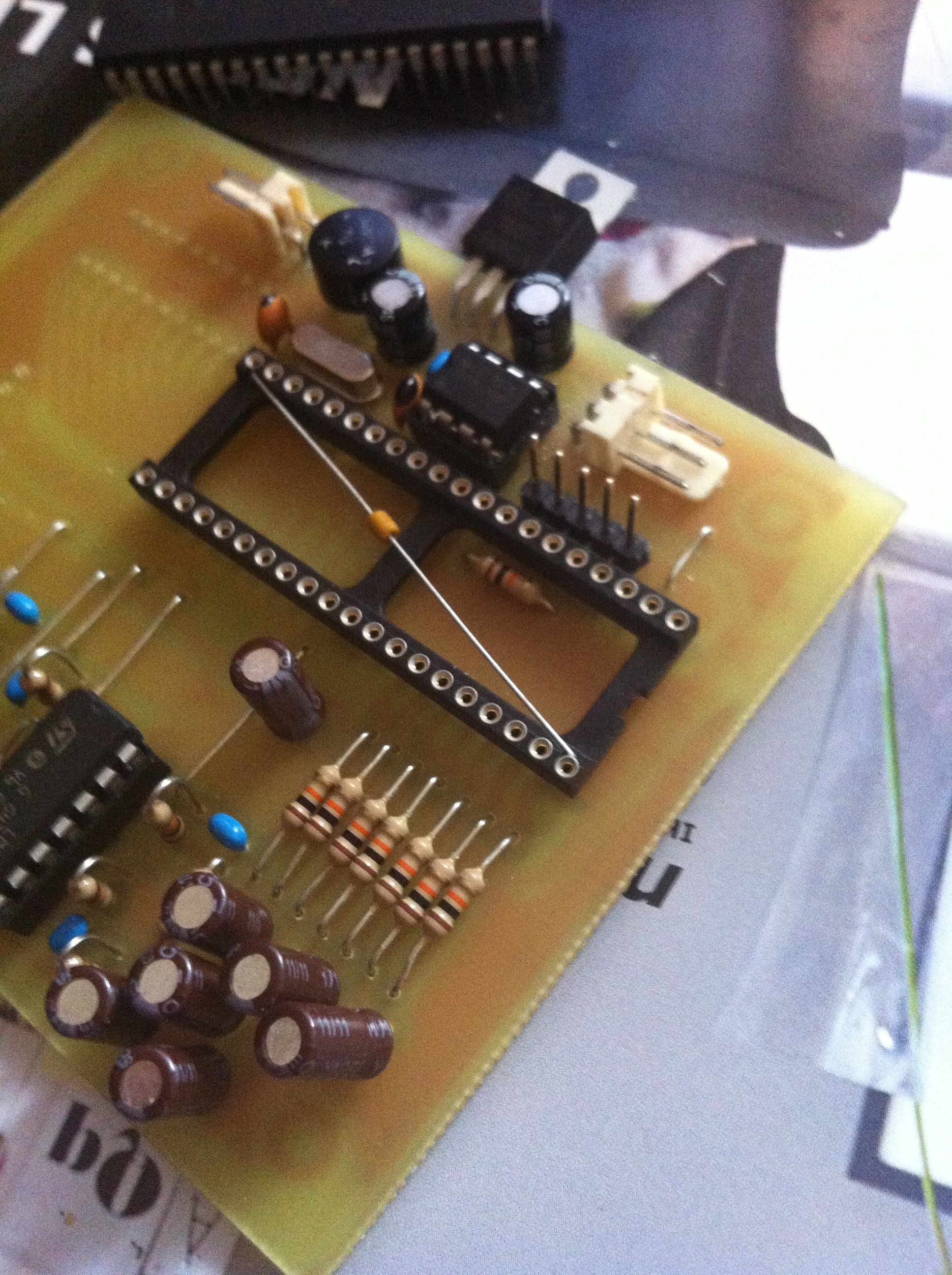

So sehen nun die neuen Hölscherplatinen aus:

ein video vom ersten Test mit Ansteuerung von PAN über De-Interface und DMX Control findet sich hier:

http://www.youtube.com/embed/CSbvKPqLuLc

ich hab es eben mal nachgebaut und mir ist aufgefallen das die stiftleisten für die jumper bei sphere nutzlos sind weil sie pauschal auf masse gelegt wurden...

Hallo,

ich hätte interesse an deiner schaltung:) habe selber noch 2 Roboscan 218 Mk1 rumstehen... an den original Martin Wandler kommt man ja leide nur sehr schlecht...Die Martinsteuerungen sind auch irgendwie käse. Würde mich freuen, das ist echt ein Projekt was glaub ich vielen fehlt. Vielen Dank

schaut mal auf http://www.hoelscher-hi.de das ding 3mal dadrin glaube ich gesehen zu haben im video

Quote from TiPpFeHlEr

hoi,

also an einen Transceiver kannst du entwerder:
2x Stepper oder
4x Servo oder
2x Servo + 4x LED oder
64x Led oder
8x Led oder
8x Halogen oder
8x Last 230V~

beachte bitte das "oder"

für mehr musst du mehrere Transceiver benutzen!!!

mfg maik

Display More

dementsprechend kannst du mit 2 transrecivern:


2x Stepper oder
4x Servo oder
2x Servo + 4x LED oder
64x Led oder
8x Led oder
8x Halogen oder
8x Last 230V~


UND

2x Stepper oder
4x Servo oder
2x Servo + 4x LED oder
64x Led oder
8x Led oder
8x Halogen oder
8x Last 230V~

usw usw.. üerdenke das projekt nochmal lieber und kauf besser nen günstigen scanner bei ebay gebarucht, haste mehr von;)

Quote from goldfisch

Danke paynemaster^^
kann ich sonst meine LEDs nicht dimmen?
noch eine Frge zu der hölscherplatine: Warum ist nur bei dem ersten teil der Platine eine Verbindung zum Lastteil?
Ist dann auf dem Lastteil die Firmware gespeichrt, oder was für eine Aufgabe hat es?
Versteh leider noch nicht die Funktionsweise der Schaltung..vl liegt es daran, dass ich bis jetzt immer nur mit Analogen Baukreise zutuhn hatte.
Und noch ein Lob an euch, das ihr auch so gedultig seit mit nicht ganz so schnellen

Gruß goldfisch

du verwechselst da was schau mal genau auf der hölscher seite...
da gibt es einen punkt dimmer (wo du geschaut hast) http://hoelscher-hi.de/hendrik/light/dmxdimmer.htm
und einen punkt led(den du suchst) http://hoelscher-hi.de/hendrik/light/dmxled.htm

der dimmer den du gerade zu verstehen versuchst ist ein phasenanschnitt dimmer für "große" lasten mit 230V wechselspannung. also z.b. nen amtlicher Par 64 oder ne Stufenlinse oder ähnliches...
für dich eigentlich uninteressant bei deinem projekt.
Das lastteil an sich besteht ja im prinzip nur aus dem optokoppler zur galvanischen trennung der 230V von den 12V und dem Triac, was die Dimmung vornimmt.

dein Led dimmer ist vom Prinzip einfach da du auch nur mit einer gleichspannung arbeitest. um eine led zu dimmer erzeugst du ein PWM signal (ne Rechteckspannung im endeffekt) und je nach frequenz bestimmt sich die helligkeit. das kann man mit der entsprechenden firmware direkt an den 8 controllerausgängen machen. da dieser aber nicht die entsprechenden ströme liefern kann eignet scih das nur für kleine einzelne 5mm led's. um nun eine leistungsstärkere Led anzushcliessen benötigst du noch eine entsprechende verstärkung... die anschlussmöglichkeiten und entsprechende schaltungen findest du unten auf der LED seite.

Ist jetzt eigentlich die Frage mit den 2 status leds geklärt?
ich reiß das hier nochmal kurz an: die Rote led zeigt an ob die platine mit spannung versorgt wird und kann eventuell auftretende fehler durch blinkcodes mitteilen.
die Grüne led zeigt an ob ein DMX signal anliegt und flackert leicht bei änderung der für die platine relevanten signale. für die funktion der schaltung sind sie nicht nötig, aber für den späteren betrieb ganz hilfreich....

die hölscherplatine an sich ist eigentlich ein universalbauteil. was sie tut ist abhängig von der firmware die man auf den controller lädt. somit kann sie:
- in verbindung mit zc detection und dimmerbausteinen als Dimmerpack verwendet werden
- pwm zur servosteuerung ausgeben
- pwm zur leddimmung ausgeben
- led matrix ansteuern
- schrittmotoren ansteuern
aber eine platine kann immer nur eine der funktionen für alle 8 ausgänge übernehmen.

@ tippfehler: wär es nicht einfacher das mit entsprechenden addierer ic's zu realisieren??? das spart bauteile und kosten und programmieraufwand

hi,
das wird nicht gehen mit einer platine direkt deine led's und Motoren anzusteuern. da müsstest du ne extra firmware für schreiben. also einfacher: eine platine für led's und dann entsprechend der motorenzahl die hölscherplatinen aufstocken

nochmal zu der rechengeschichte... soweit ich mich dran erinner müsste die zeit da auch noch eine rolle spielen, man kühlt dsa ganze ja nicht um 2 oder mehr grad ab in einer unendlich kleinen zeit. hinzu kommt wie auch shcon erwähnt die änderung des aggregatzustandes die auch noch energie verbracuht/freisetzt.... und die damit verbundene volumensveränderung ist auch nicht zu missachten. man kann das alle durch rechnung mehr oder weniger theoretisch genau annähren. nur hab ich die formeln dafür auch nicht mehr im kopf, und dann müsste nochmal wer mitteilen was genau ausgerechnet werden soll, also man müsste mal angeben wieviel wasser man mit wieiviel trockeneis kombiniert...
