Posts by P4tr0ck

Ich möchte mich nur nochmal kurz zurückmelden. Ich habe gestern noch eine Weile recherchiert und bin auf einen Wireless DMX Controller gestoßen, der über Art-Net kommuniziert. DIesen habe ich gestern kurzerhand bestellt und heute ausprobiert.... und was soll ich sagen. Es läuft! Ich kann nun über die App alle 24 Kanäle ansteuern und genau so einstellen wie ich es brauche. Und das ganz ohne Programmierung etc. Nagut, 85 EUR für den Controller. Aber das war es mir wert.

Jetzt kann ich verkabeln und aufbauen. Bin aufs Endergebnis gespannt!

Vielen Dank für die Hilfe hier!

Gruß
Patrick

Ja.... ich glaube ich laufe hier gegen eine Wand. Ohne Oszi habe ich keine Möglichkeit des Trouble Shootings. Ich weiß also nicht wo an meinem Setup der Fehler ist.

Ich tendiere zum Controller, oder Kabel. Deshalb studiere ich gerade welche Möglichkeiten ich noch habe, die Decoderbox anzusteuern. Ich stoße dabei auf Raspberry Pi. Allerdings bin ich da kompletter Anfänger... Vielleicht wird das Ganze auch ne Nummer zu groß, aber wenn ich es schaffen würde, den Raspberry DMX Signale auf den Controller senden zu lassen, dann könnte ich wahrscheinlich alle 24 Kanäle ansteuern, ohne, dass ich ein riesen Mischpult brauche. Das wäre für mein Projekt von Vorteil.

Ich glaube, da werde ich mal eintauchen.

Frage zum Protokoll. Kann es sein, dass das Signal nicht richtig ankommt, weil mein Controller nur 12 Kanäle hat? Der Empfänger (Decoder) erwartet ja 24 Kanäle...Auch wenn diese nicht belegt sind (aktuell)

Erstmal vielen herzlichen Dank euch allen!

Bzgl. Vertauschen der Datenleitung. Habe ich bereits. Leider auch ohne Erfolg.

Ich habe vom Controller Hersteller den Hinweis bekommen, dass ich auf den Endabschluss achten soll. Also den DMX Abschlusswiderstand. Im Moment teste ich ja nur mit einem LED Strip, den ich auch noch nicht zerlegt habe. Ich gehe davon aus, da muss ich jetzt keinen zusätzlichen Abschluss einlöten.

Oder?

Toller Tipp, hab ich gleich getestet. Aber tatsächlich ist der DIP 10 der "Fun" und On und Off sind auch korrekt.

Es gibt einen leichten Mix in den Farben. Aber wenn ich DIP 10 auf Off stelle und dann einzeln jeden DIP Durchklicke (Kanalzahl) bekomme ich trotzdem nirgends ein Signal rein.

Ich habe langsam ein bisschen die Sorge, das sich beim ersten Mal anschließen von Controller an Decoder die Phasen vertauscht und damit etwas kaputt gemacht haben könnte...

Nein, ích habe leider kein Oszi. Und das würde auch meine elektrotechnischen Grundkenntnisse (und mein Budget) übersteigen.

Habe in der Zwischenzeit festgestellt, dass man wohl zwei Spannungsversorgungen am Decoder anschließen kann. Habe nun 2 x 12V Netzteile angeschlossen. Hatte gehofft die zweite Seite ist für den DMX Anteil.... Leider hat sich nichts geändert.

Kann man das DMX Signal mit einem Voltmeter messen? Ich müsste ja sowohl am Controller als auch am Kabel eine Spannung oder sogar einen kleinen Strom messen können, oder?

Wie würde man das am besten messen? D+ gegen D-?

Im Stecker sind die Pins folgendermaßen belegt:

1 GND Black

2 D+ Red

3 D- White

So hab ich es auch auf den Decoder gelegt

Gruß

Patrick

Hi, danke für die schnelle Antwort.

Ja, eine Spannungsversorgung ist angeschlossen. Die LED leuchtet auch und lässt sich mit den vorprogrammierten Programmen des Decoders steuern. Nur die DMX Signale kommen nicht durch....

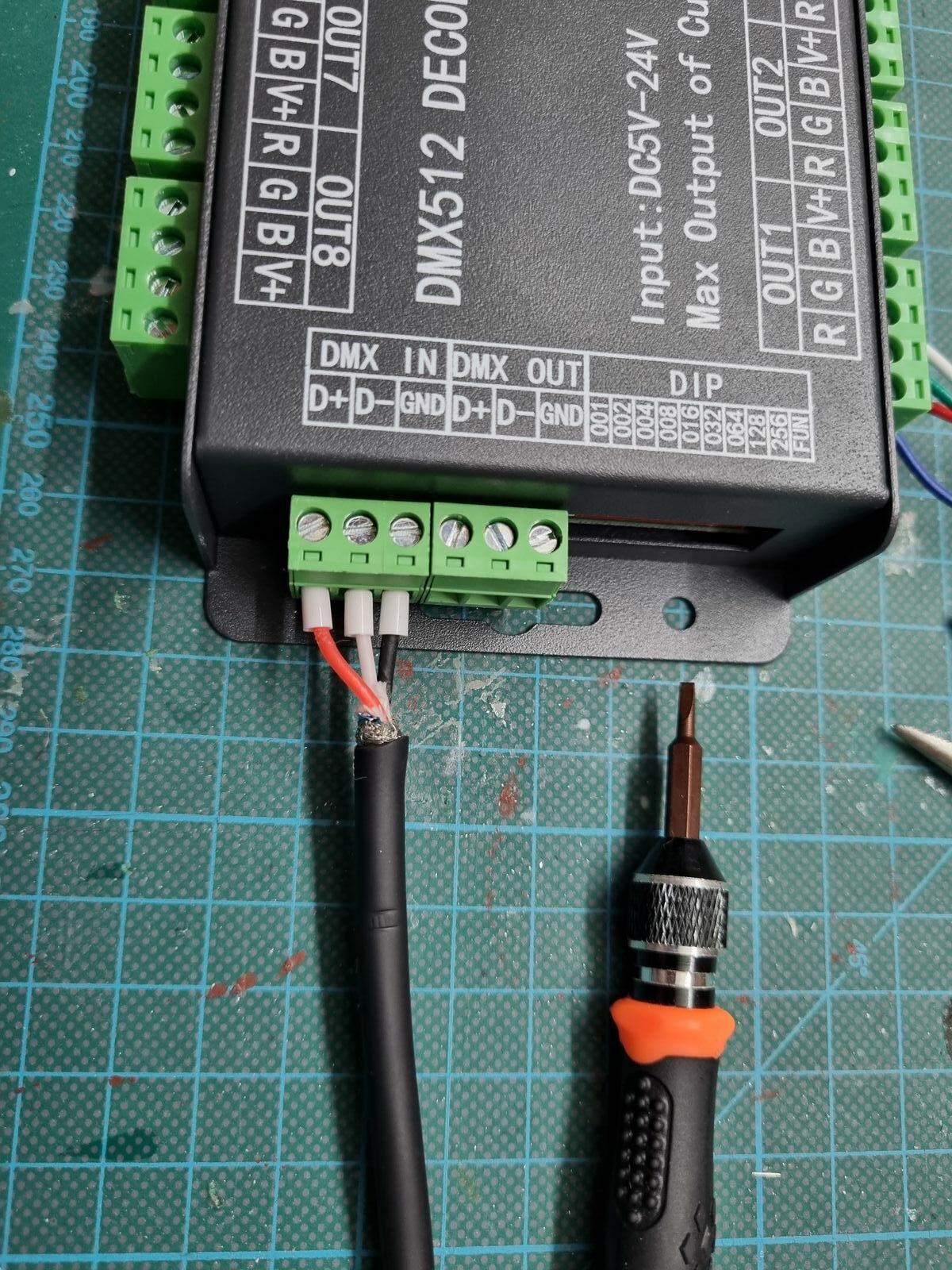

Ich habe ein Standard XLR Kabel gekauft, die eine Seite abgeschnitten und die Litzen verbunden wie auf dem Bild zu sehen. Kann da der Fehler liegen? Eigentlich müsste das Signal doch trotzdem ankommen, oder?

Gruß
Patrick

Hallo zusammen,

ich bin Neueinsteiger und möchte für ein Modellbauprojekt 8 LED Strips separt voneinander ansteuern. Ich habe mich dazu entschieden, vorgefertigte DMX Bausteine zu verwenden, da ich so hoffe, um den Programmieraufwand herumzukommen.

Ich habe mir also folgende Komponenten gekauft:

EL154063 E-Lektron C-12 mini DMX Controller 12-Kanal

12-KANAL DMX STEUERPULT E-Lektron C-12 Kompakter 12-Kanal DMX Controller zur Anwendung in kleine Anlagen. Der Controller verfügt über 6…

www.e-lektron.de

und

https://www.amazon.de/gp/product/B01…2?ie=UTF8&psc=1 (kein Affiliate Link, ich finde den leider nur beim großen A)

Nun habe ich den Controller per XLR Stecker auf der einen Seite (Controller) und 3 Litzen auf der anderen Seite (Decorder) verbunden.

Siehe Bild

Folgendes Problem:

Controller liefert DMX Signal (LED blinkt) aber der Decoder empfängt die Signale nicht (LED tot).

Der Jumper am Decoder ist so eingestellt, dass er DMX auf Kanal 1-12 empfängt. Das sind lt. Controller Datenblatt auch die Kanäle, die er belegt.

Könnt ihr euch (bzw. mir) erklären, woran das liegen kann?

Vielen Dank im Voraus und Gruß

Patrick
