Ich glaub jetzt habe ich's begriffen - man darf nicht nach den Zahlen auf dem Silkscreen auf dem Board gehen, sondern nach den Pin-Nummern im Handbuch - ganz schön verwirrend..
Nochmal ne blöde Frage: Welcher Anschluss ist Eingang und welcher Ausgang? Hab ich die Buchsen auf meinem Foto richtig?
Hi Alle,
danke erstmal für eure Hilfe soweit.

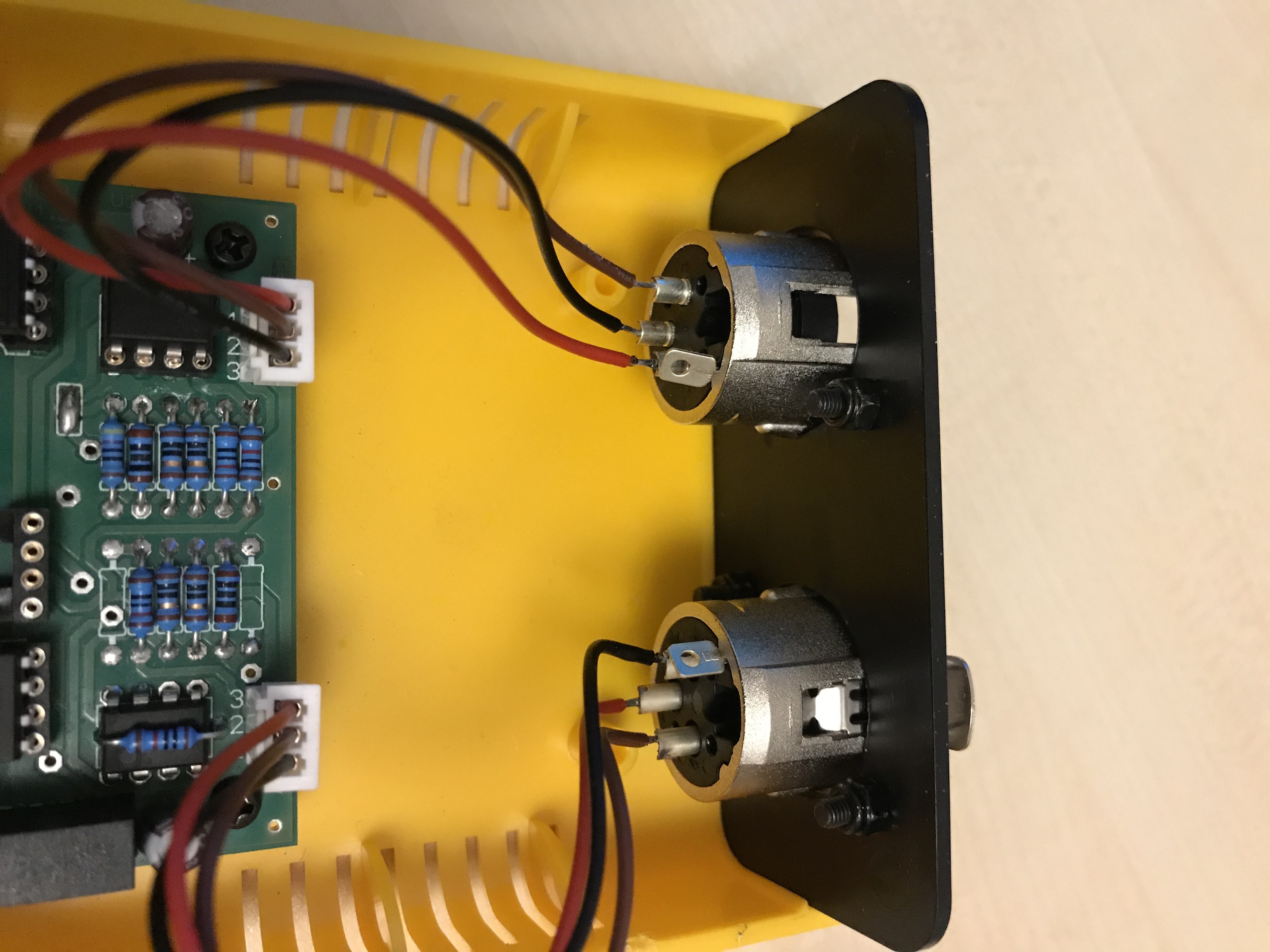

Hab mal zwei Fotos von meinen XLR-Verbindern gemacht.
Kurzes Statusupdate: Das Reinigen der Platine mit reichlich Isopropanol und einer Zahnbürste zum schrubben hat tatsächlich geholfen - die Fehlermeldung ist weg und in DMXControl wird das Interface erkannt.
Hätte ich nicht gedacht, dass die Flussmittel-Reste solche Probleme machen können.
Allerdings konnte ich beim ersten Test keine Lampe ansteuern - da verstehe ich noch nicht ganz was jetzt los ist..
- DMX-Modus 6 (war voreingestellt)
- XLR-Buchsen genau so angeschlossen wie im Handbuch.
Schaue ich mir heute Abend nochmal genauer an.
Hi JPK und Souko,
vielen lieben Dank für eure Antworten - ihr habt recht, mit so viel Beleuchtung (hab ein 100W-Kaltweiß LED PAR draufgehalten damit auf jeden Fall genug Licht da ist) sehen die Lötstellen tatsächlich schrecklich aus, bei Tageslicht war es gar nicht sooo schlimm..
Ich werde heute Abend erstmal alles mit Isopropanol reinigen und wenn es dann noch nicht geht mache ich die USB-Buchse und den einen Widerstand nochmal neu.
Hallo zusammen,
gern hätte ich mich aus einem schöneren Grund hier im Forum angemeldet.. Ich habe vor kurzem das Nodle U1 Board mit aufgelötetem ATMega hier im Shop gekauft und den vorbereiteten Reichelt-Warenkorb für alle anderen Komponenten.
Der Zusammenbau hat meiner Meinung nach auch ganz gut geklappt. Als ich fertig war, direkt mal angeschlossen: Nichts passiert, dann Fehlermeldung Windows "Stromüberspannung am USB Anschluss".. Nichts im Geräte-Manager. Anderen USB-Port, anderer PC oder anderes Kabel bringen leider die gleiche Meldung..

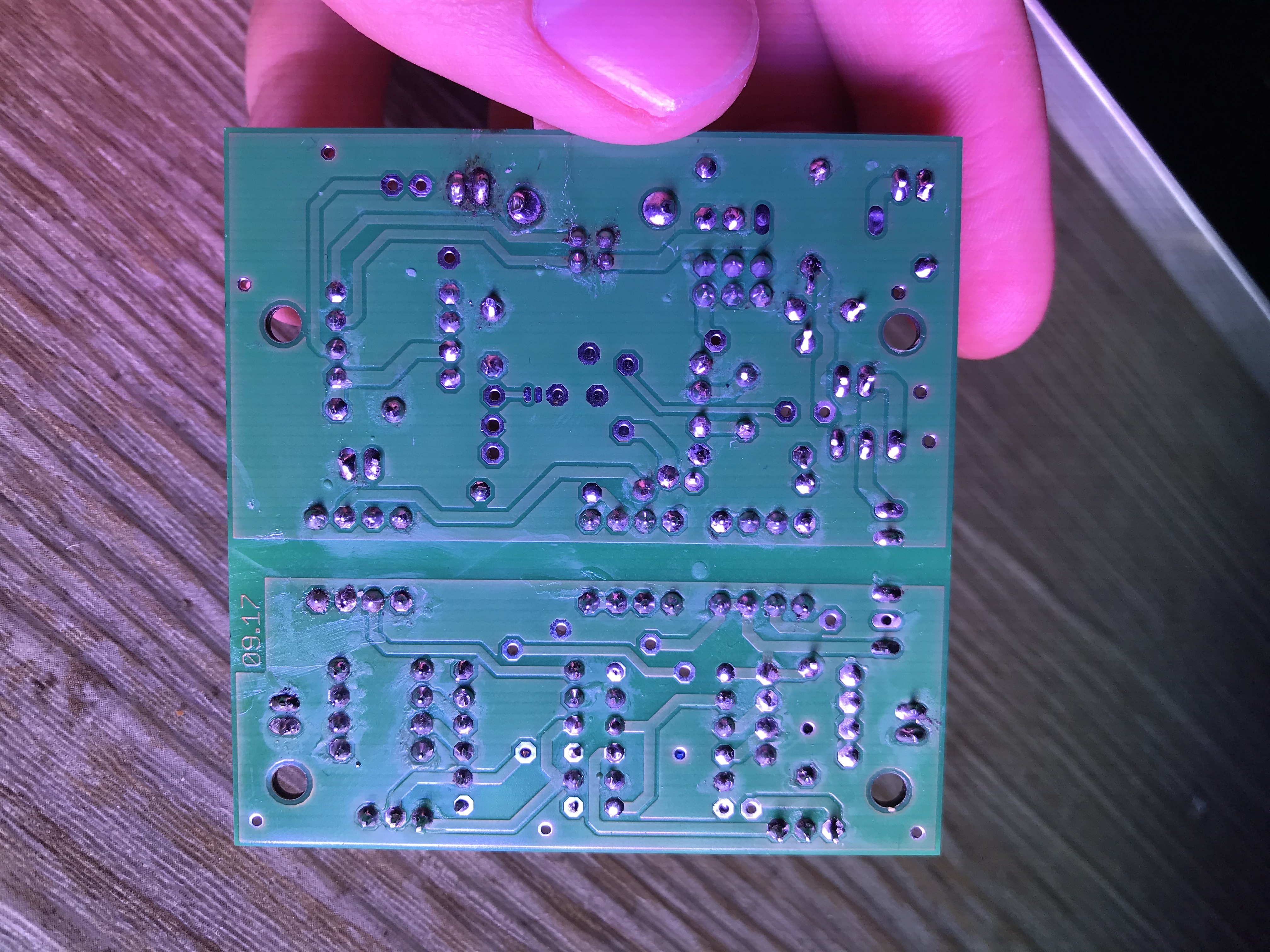

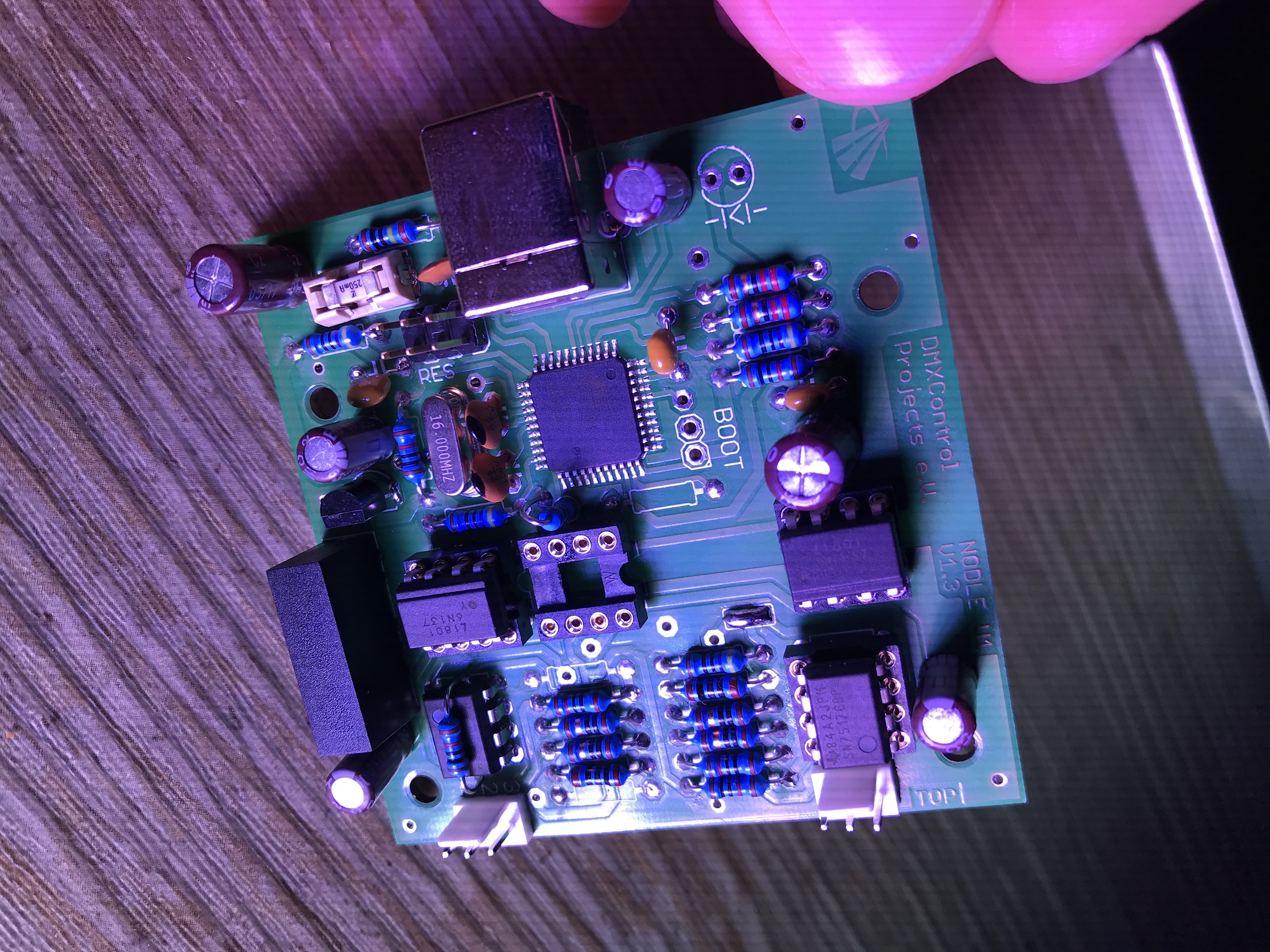

Habe mal Bilder vom Board angehängt - auf den ersten Blick sehe ich als Anfänger da keine Kurzschlüsse.. Vielleicht seht ihr mehr?
Viele Grüße
Daniel
