Falls es jemanden interessiert, ich habe ein LabVIEW Programm geschrieben, dass auf den FTDI Treiber zugreift und damit die DMX Steuerung der 512 Kanäle ermöglicht. Kompatibel ist es mit dem Interface von JMS und Enttec. Auf Anfrage kann ich das VI zusenden.
MFG Andy
Die softwareseitige Einstellungen der Parameter der RS232 Schnittstelle zum Senden sind demzufolge: 9600 Baud, keine Parität, 8 Datenbits und 1 Stopbit ?
Noch eine Frage zur Grundlegenden Kommunikation von PC zu Interface: Mit welchen DLLs bzw. Modulen kommuniziert meine Anwendungssoftware (Programm das ich schreibe) genau, um das Interface anzusprechen ? (FTD2XX.dll / OpenDMXDLL.dll / OpenDMX.out.dll)
Gruß Andy
Wird dabei die Funktion "Öffne COM Port X" von dem Source Code: ODMX_Open oder OpenDMXDriver realisiert oder wird das über externen Code realisiert ?
Frage ist deshalb wichtig, da CANoe nur eine RS232 ansprechen kann und keine RS485, daher hoffe ich, dass die Funktion "Öffne COM Port X" durch den Source Code von Ihnen realisiert wird.
Gruß Andy
Im FTDI Source Code kann ich die Funktion für das Öffnen des COM-Ports nicht finden. Wie wird das in DMX Control 2 realisiert, da ja die Schnittstelle RS485 angesprochen werden muss ?
Gruß Andy
Gibt es eine Möglichkeit DMX Control 2 über eine Batch-Datei mit Parametern anzusteuern ?
Könnten Sie mir noch die Prinzipielle Kommunikation zwischen DMX Control 2 bis hin zum Interface erläutern ? Dokumente, Schematiken wären sinnvoll bezüglich der Kommunikation zwischen den Programmen, DLLs, Schnittstelle, da mir nicht ganz klar ist, welche "Module" zusammen kommunizieren.
Gruß Andy
Die Funktionen bzw. Variablen: mMode , GetTickCount(), FT_SetBreakOn() usw. befinden sich dabei alle in der FTD2XX.dll oder ?
Hallo,

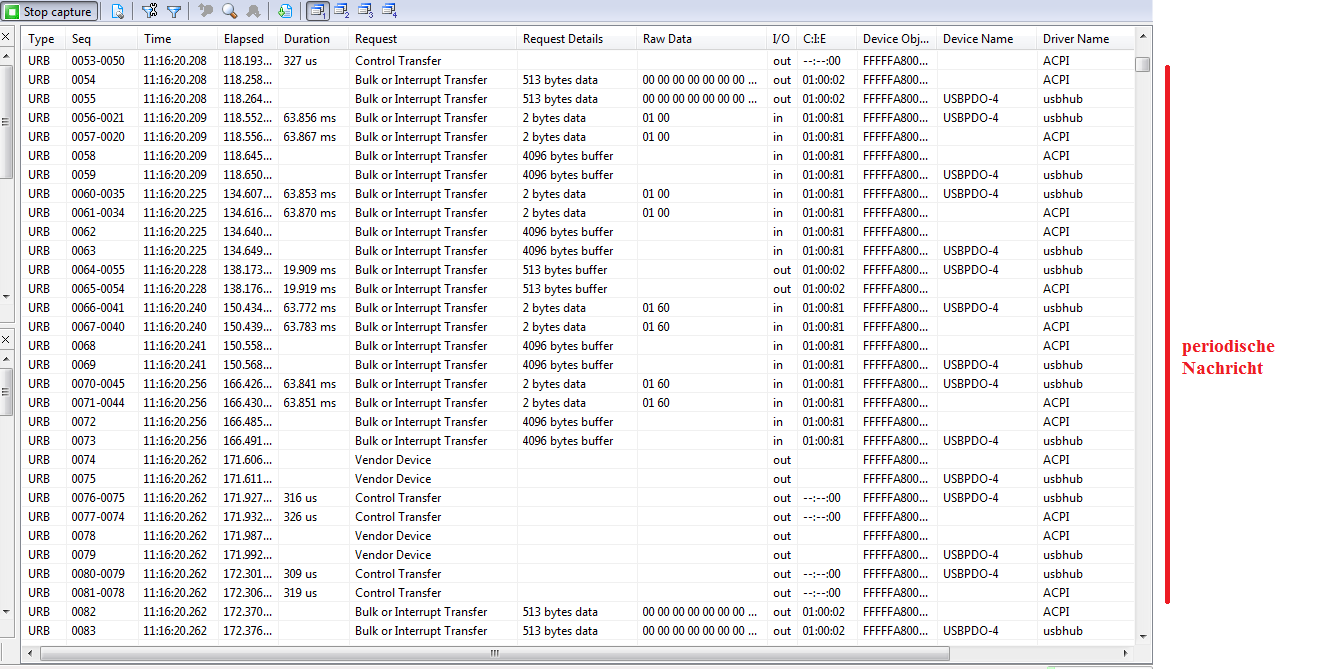

zum Bearbeiten meiner Bachelorarbeit benötige ich etwas Hilfe. Dabei soll als Teilaufgabe ein DMX Verbund automatisiert werden (Interface: JMS USB2DMX). Heißt, der DMX Verbund soll durch ein Programm (CANoe) vom PC aus gesteuert werden. Mit USBlyzer habe ich den Datenstrom von PC (DMX Control 2) zu Interface analysiert und versucht genauso umzusetzten (siehe Anhang). Die Programmierung in CANoe wird mit CAPL gelöst (Visual Basic ähnlich). In CAPL habe ich nun ein Programm geschrieben, dass diesen Datenstrom erzeugt (512 Bytes). Bei der Ausgabe dieses Datenstroms über USB leuchtet jedoch keine Lampe auf. Laut USBlyzer ist mein selber erzeugter Datenstrom etwas anders (Länge und Anordnung der USB Request).
Nun zu meinem Anliegen: Wie wird die periodische Nachricht erzeugt, die vom PC zum Interface verläuft ? Codebeispiel wäre sehr hilfreich, da diese Nachricht anscheinend sehr zeitkritisch ist.
Vielen Dank schon mal im voraus.
MFG Andy
