    Der Pad Abstand ist in der Tat wesentlich geringer.
    Die Stelle am pin1 ist mir beim Konstruieren schon aufgestoßen. Es wäre sinniger den optokoppler und den DCDC nebeneinander statt hintereinander zu setzen.
    Nur hab ich den Platz nicht dafür.
    Ich hab aber nochmal etwas arbeit reingesteckt und sie überarbeitet.
    Ich denk viel mehr werd ich aus der Breite die ich hab nicht rausholen.

    Zur übersichtlichkeit hab ich die Kupferflächen ausgeblendet.

    Die Leiterbahnen sind 0.254mm wie voreingestellt.
    Nur die Stromversorgung zu den Einzelnen Kanälen hab ich mit 0.5 dimensioniert.
    Da ich am Teensy zwischen den Pins durch muß sollten die auch nicht zu breit sein denke ich.
    Oder wie würdest du die dimensionieren?

    Zur Massefläche hat Eddy ja gesagt, daß 2 Flächen Probleme geben können.
    Darum vermutlich die VIAs. aber was soll ich da jetzt machen? Oder nur die obere Lage auf GND.

    Löcher zum anschrauben brauch ich nicht. Wird nur eingeschoben.
    Evtl macht ich aber noch welche rein da ich ja min 4 Patinen über haben werd und evtl mal für was anderes aufbauen will.

    Danke fürs reindenken.

    Gebraucht immer gut und günstig zu haben sind Lenovo und HP.
    Gibt bei den Thinkcenter und Elitedesk serien die richtig klein sind, genug Power haben und nicht die Welt kosten.
    Sind bis zu 6 USB und 2 Monitore anschließbar an den Dingern.
    Ebay ist voll mit wiederverkäufern von Leasinggeräten.

    Kein Problem. Ich habs ja nicht eilig und bin froh wenn jemand mal über mein Gebastel schaut :).
    Danke, solche Tips über Bauteile sind echt Gold wert.
    Werd ich mir mal anschauen.

    Das mit der Massefläche klingt nach Erfahrung die mir fehlt.
    Erstellt ist sie ja schnell und einfach.
    Woran würdest du das festmachen ob Massefläche, oder nicht?
    Muß ich da um die galvanische Trennung sicher zu stellen für jeden Kanal ne einzelne Massefläche machen?
    Prinzipiell kann ich ganz gut mit dem Kolben. Da mach ich mir weniger sorgen.
    Grade bei fertigen platinen.

    Das Ganze soll ein Pult werden.
    In erster Linie hab ich sucherei nach nem Midi Pult leid.
    Ich find einfach nix passendes. Da will ich mir nun selbst eins bauen.
    Da ich sehr selten bewegtes Licht hab, hab ich mir gedacht währe es doch praktisch wenn das Ding gleich als DMX Sender für die nötigsten Geräte funktionieren würde,ohne daß ich jedesmal den PC brauch und trotzdem galvanisch getrennte Ausgänge hab.
    Daß nicht gleich alles tot ist, wenn mal ein Gerät spinnt oder ein Kabel flöten geht.
    Dann möcht ich noch nen Audio Player rein bringen.
    Daß, das Ding auch als Eventplayer arbeitet.

    Der Sender den ich jetzt aufgebaut hab ist allgemein ein dmx Shield. Ich bau oft Fernbedienungen für DMX geräte, daß sie auch autark funktionieren.
    Ganz praktisch wäre jetzt noch wenn die Fernbedienungen auch als Zuspieler für den PC funktioneren. Aber da muß ich erst mal noch versuche machen, wie ich das ohne viel Kabel und Hardware hinkriege.
    Jedenfalls hab ich mir mal Platinen gemacht zum Senden in 2 verschiedenen Layouts und einen Empfänger.
    Der den ich aufgebaut hab hat Platz um Jede Menge Potis und Taster direkt anstecken zu können.
    Platz für Vorwiderstände je nachdem was man anschließt und etwas freier Platz für 2-3 Bauteile.
    Find ich zum lernen nicht das schlechteste Projekt. Und da paar Platinen zu haben nicht verkehrt.
    Habe jetzt nur den 120ohm Wiederstand rein gemacht.

    Der ADM2682E ist eh raus aus dem Quad-Sender da ich schon teile da hab.
    Was wären das für Pegelwandler?
    Ich find alle möglichen Varianten im Netz.
    Und ich mein ja nur daß die 5V einfacher zu händeln sind.
    Mit den 3,3V + 5V is halt viel mehr zu beachten.
    Mir ist schon klar daß es nur ein Controller ist und nix anderes. Aber es ist eben auch der einfache Einstieg der Leute dazu bringt sich überhaupt mit sowas zu beschäftigen. Und mit den Dingern is auch ultraschnell mal was aufs Lochraster gelötet.
    Sie machen halt vieles einfach und solange ich eh noch nicht den Überblick hab is es sinnvoller für mich sowas zu nutzen als noch mehr Ausrüstung und Know How anzuschaffen. Lernen kann ich auch so noch genug.

    Und ein Problem gibts grade nicht wirklich.
    Ich hab nur festgestellt, daß ich den 4xADM nicht einfach an 3,3V betreiben könnte wenn ich wollte.

    Darf ich dich noch fragen wie groß du den Elko für die Gesamtplatine wählen würdest?
    Dann wird langsam ein Schuh draus.

    Eine Frage hätte ich noch.
    Ist es immer besser eine Ground Plane einzufügen wenn man eine Platine erstellt?
    Und soll ich das dann auf beiden Seiten tun?

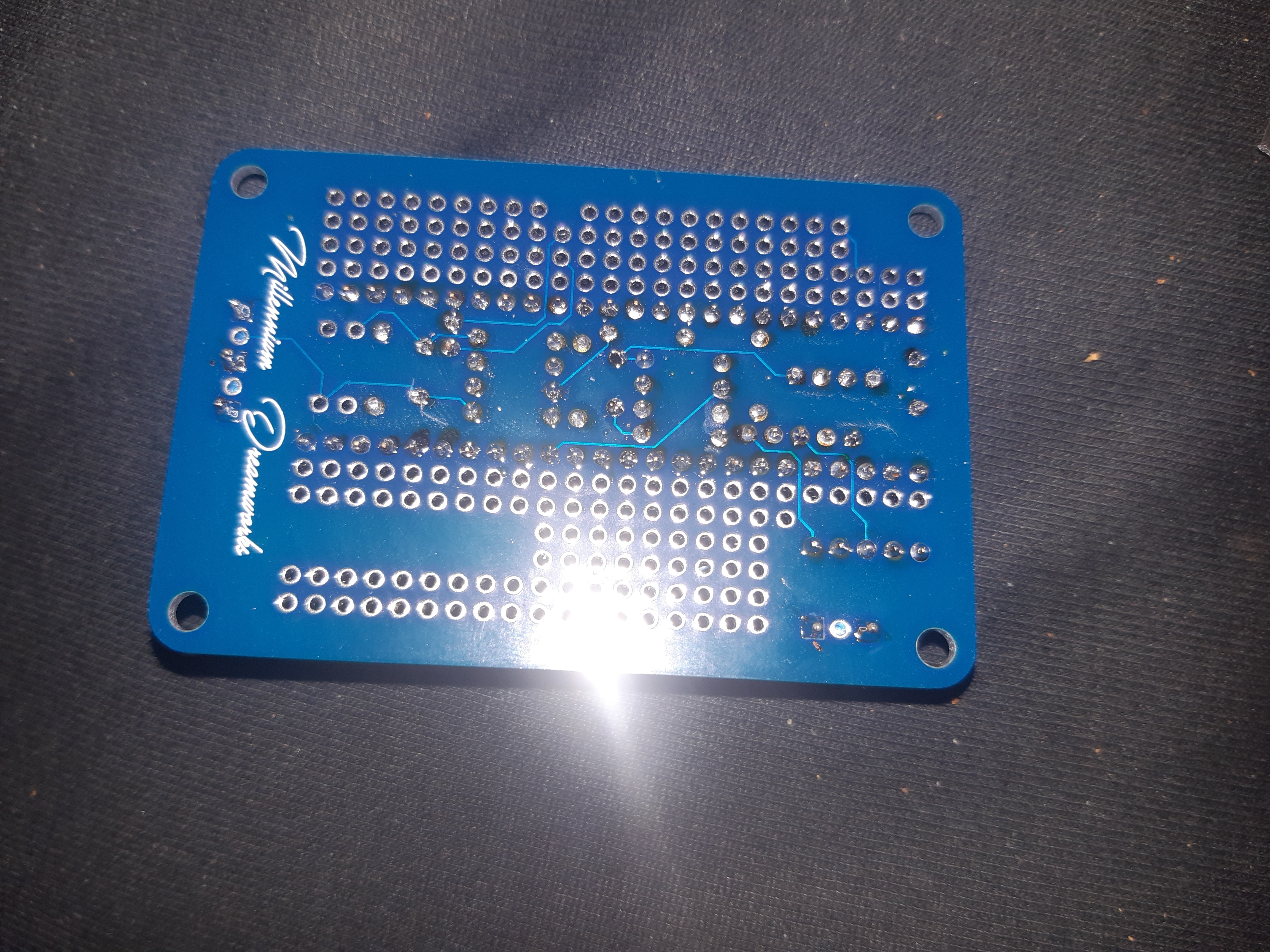

    Heute sind meine ersten selbst erstellten Platinen angekommen.
    Unter anderem ein einzelner Sender mit genau der Schaltung.
    Es fehlen nur die 2.2uF Elkos.
    Nun hab ich schonmal die ersten Erfahrungen.
    Jetzt will ich die nächsten 1-2 Tage den quad Sender angehn.
    Ein zwei Sachen würd ich anders Machen.
    Aber einen Sender hab ich aufgebaut und er läuft :).

    Bis hierhin schonmal vielen Dank.

    Das ich die beschalten muß hätt ichmir auch denken können.
    Aber dann hab ich wenigstens grob verstanden was die Dinger alles machen.
    Gibts ja alles mögliche.

    Da ich die Schaltung extern mit 5V versorge begrenzen mich nur die 3.3V. Da gibt der Teensy je nach Typ 200-250mA aus.
    Für den Aufbau dürfte das ja kein Thema sein. Außer ein paar Potis wird da nix mehr ran kommen.
    Bei den ADM2682E hätte ich hier schon probleme.
    Da müsst ich das Signal wohl auch per mosfet auf 5V bringen und die ADM2682E auch direkt mit 5V betreiben.
    Hat jede Variante ihre Tücken. Da sind Arduinos halt deutlich leichter.
    Blöd daß es den nicht als durchsteck Variante gibt.
    So muß man ihn ja schon verlöten um ne Schaltung zu testen.
    Und bei dem Geld tut das richtig weh.
    Aber die sind wohl auch nicht für den Hobbybastler mit Breadboard konzipiert.

    Ich hab die 2.2uf mal rein gemacht.
    Außerdem hab ich die Stromversorgung angepasst und dem Teensy 100nF gegeben.
    Das ist in den meisten Schaltungen verbaut.
    Sollte hier auch was größeres verbaut werden?

    Wenn ich so rumschaue liefern die cmos varianten alle nur 4-5 ma.
    Oder verwechsel ich das was.
    Hast du einen konkreten Tip was ich da nehmen kann?
    Einen mit oder logik?
    Is ja ne riesen Familie. Da steh ich ziemlich im Wald mit der Auswahl.

    Der Teensy sollte so 25ma können pro pin wenn ich richtig liege.
    Der OK schaltet laut Datenblatt von 6,3-15ma.
    Die Schaltung die ich kopiert hab sollte den OK mit 8ma ansteuern ungefähr.
    Das hab ich eben auf 3.3 umgerechnet.
    Jedenfalls scheint hier was gemacht werden zu müssen.
    Sind die Angaben von z.B 24mA bei den ICs dann pro Kanal, oder Gesamt?
    Wie bei dem hier z.B.
    https://de.rs-online.com/web/p/logikgatter/6629935/

    Wegen den Elkos,
    Meinst du die 2.2uF zusätzlich zu den Elkos die schon drin sind nach den DCDC oder die gesammte Ausgabeseite.

    Daß ich auf kurz oder lang nicht ums messen drumrum komm ist mir klar.
    Und grade deswegen, weil vieles eben funktioniert bin ich ja so unsicher.

    Ich bastel halt mittlerweile viel und vieles kriegt DMX verpasst.
    Bisher konnt ich alles lösen ohne Messen zu müssen.
    Wenn ich aber weiter kommen will muß ich früher oder später.
    Aber an der Stelle mit dem 74HC geht das ja sicher noch ohne messen oder?
    Denn selbst mit Oszi muß ich erstmal wissen was ich wie messen kann.
    Und ein wenig Erfahrung haben hier ja einige.

    sehr interessant für die nächsten Projekte.
    Da wollt ich eh auch smd mal angehen.
    Ich hab halt noch einige Teile.
    6-7 MAX und 2 DCDC sind noch da.
    Teuer sind sie.
    Ich hab grad nicht alle Preise im Kopf, aber mit einzelnen Komponenten wird man 6-7 Euro pro Kanal billiger sein.
    Außerdem erstell ich grad meine ersten Platinen.
    Weil den 4xSender will ich nicht aufs Lochraster quetschen. Ich hab nur 100x60. Reicht aber für einzelne Bauteile.
    Da find ich smd etwas überzogen am Anfang.
    Das ist aber der Plan für die Zukunft. Klein, isoliert und rdm fähig.

    Du meinst einen Levelshifter oder wie die Dinger auch gleich heißen oder?
    Aber ich denke daß es an der Stelle wenig Sinn macht wenn der richtige Widerstand drin ist oder.
    Oder brauchen die weniger Strom als der OK?

    Nun wenn ich den Betriebsstrom nehme sollte jeder OK so knappe 8mA kriegen.
    Was da an tatsächlicher Leistung vom Pin abverlangt wird bin ich aber etwas überfragt.
    Was würdest du da nehmen an uF.
    Der Teensy hat noch nix, das is klar.
    Der hätte so oder so noch was gekriegt.
    Die 100nF sind eben übernommen.
    Aus der Schaltung mit einem Ausgang.
    Kondensatoren sollten bei den restlichen Bauteilen nicht größer ins Gewicht fallen.
    Allein der DCDC kostet ein heiden Geld.
    An den DCDC hängt nix anderes als die Ausgänge.
    Der Teensy wird noch einiges an LEDs bedienen müssen und Midi Ausgeben.
    Daher wird der auch nochmal separat gepuffert.
    Da weiß ich aber auch nicht was da ein Sinnvoller wert ist und was total overdosed.
    Funktionieren tuts ja auch ganz ohne.

    Wenn das wirklich garkeine Auswirkungen auf den Output hat dann kann ich das. Denn bestellen muß ich eh.

    Interessieren ob das Schema stimmt oder wies bei anderen Schaltungen ist, daß Plus und Minus vertauscht sind. Und ob es ein sauberer Weg ist 4 Outputs zu erzeugen, würds mich trotzdem.

    Ich wills halt verstehen und auch mit rdm rumspielen in Zukunft. Eine der nächsten Anschaffungen wird ein Oszi werden.

    Denn wenn ich nen Empfänger bauen will auf 3,3V kommt das nächste Problem daß ich nicht einfach kopieren kann aus Mathias Hertels schaltung.

    Darum würden mich Meinungen zu der allgemeinen Schaltung intessieren.

    Ist das komplett daneben, und man geht 4 Outputs anders an? Hab ich gar grobe Schnitzer in der Schaltung und was übersehen?

    Ich bin ja bemüht weiter zu kommen und lerne viel dazu.

    Aber wenn man sich alles selbst beibringen muß isses doch gut von Leuten mit mehr Erfahrung mal ne Meinung zu hören.
    Bei den LEDs musst ich ja auch unnötig lange mit Arduino undWS2812 rummachen, bis ich über den Teensy gestolpert bin ;).

    Grüße, Falko

    Mit der schaltung hab ich halt schon viel rumgespielt und alle Widerstände da.
    In vielen anderen Schaltungen hab ich das ebenfalls so gesehen. Auch ohne RDM.
    Daher hab ichs eben auch so rein gemacht.
    Wenn ich die Kondensatoren mit drauf mach erkennt man halt nix mehr.
    Aber ich bastel mal was.

    Hallo miteinander,

    ich bastle gerade wieder an was rum wo ich mich schwer tue.
    Und zwar möchte ich mit einem Teensy ein DMX Signal isoliert und gesplittet ausgeben.

    Ich hab da mal was gezeichnet.

    Da ich noch nicht so viel Erfahrung habe bin ich mir aber unschlüssig ob ich auf dem Richtigen Weg bin.
    Weil funktionieren tut ja viel, auch wenn man sachen übersieht.

    Kann ich mit dem TX Pin einfach 4 OK ansprechen?
    Und passt der Vorwiderstand mit 240Ohm an 3,3V?

    Bei der Terminierung finden sich auch alle möglichen Versionen im Netz.
    Das meiste hab ich aus Mathias Hertels Schema.
    Bei der Terninierung zieht er aber Leitung 2 auf + und 3 auf -.
    Das ist denke ich falsch, finde ich aber immer wieder.

    Es fehlen hier noch 100nf Kondensatoren vor den 6n137 und max485.
    Machts aber übersichtlicher. Daher lass ich die mal weg.

    Wenn ich richtig liege seit über 2 Jahren.
    Gab schon ne große Version mit, ich schätze, 64 Feldern.
    Heute nur noch 32. Wer mehr will soll halt 2 kaufen. Ich denk der große ist nicht gelaufen.
    Mitterweile denken sie ja über neue Module nach.
    Wenn man googelt ist ende 2016 und Anfang 2017 das Ding über viele DJ Seiten vorgestellt worden.
    Ich denk da sind schon sehr viele unterwegs.

    Nur muß man halt drüber stolpern.

    In den gängigen Onlineshops findet man ja nix.
    Aber ich denke da sind schon viele auf der Straße.
    Will die noch anschreiben wie ich an neue Module komm, was die kosten, wie lange die brauchen usw.
    Dann weiß ich auch erst welchen Pack ich nehm.
