Problem gelöst, ist einfach ein Fluter mit 3 Kanälen...

Hallo Uwe,

hab ich schon so angeschlossen und getestet.

Die Stribes habe ich auch schon mit DMX (mit dem DMX-SPI Converter auf Seite2) getestet.

Mir ist nur nicht ganz klar wie ich den Fluter im Programm einbinde da die Led´s nur jeweils eine Farbe darstellen.

Gruß

Sascha

Hallo zusammen,

ist schon ne Weile her, wollte hier aber mal nen kleinen Zwischenbericht geben.

Projekt ist auf jeden Fall nicht eingestellt worden

Einen Controller (E682) hatte ich als Bausatz bestellt und fachmännisch zusammenlöten lassen. (Kosten mit Steuer/Versand/Arbeitslohn ca. 150€)

Zur Zeit benutze ich noch QLC+ da ich damit am besten zurecht komme und auch ein deutsches Howto bei Youtube gibt.

Ein paar Stribes (WS 2811) habe ich in meine Gartentür und Vorgartendekoration verbaut, diese muss ich jetzt noch nach ein paar erfolgreichen Tests mit dem E682 verbinden.

Hierbei gehe ich erst mal bei einer Strecke von ca. 20m über DMX.
Ich bin mir aber imo noch nicht sicher ob ich auf WS2801 schwenke, ich habe an meiner Gartentüre glaube ich ein thermisches Problem wobei die Pixel bei zu viel Hitze von der Sonne auf dauer kaputt gehen.

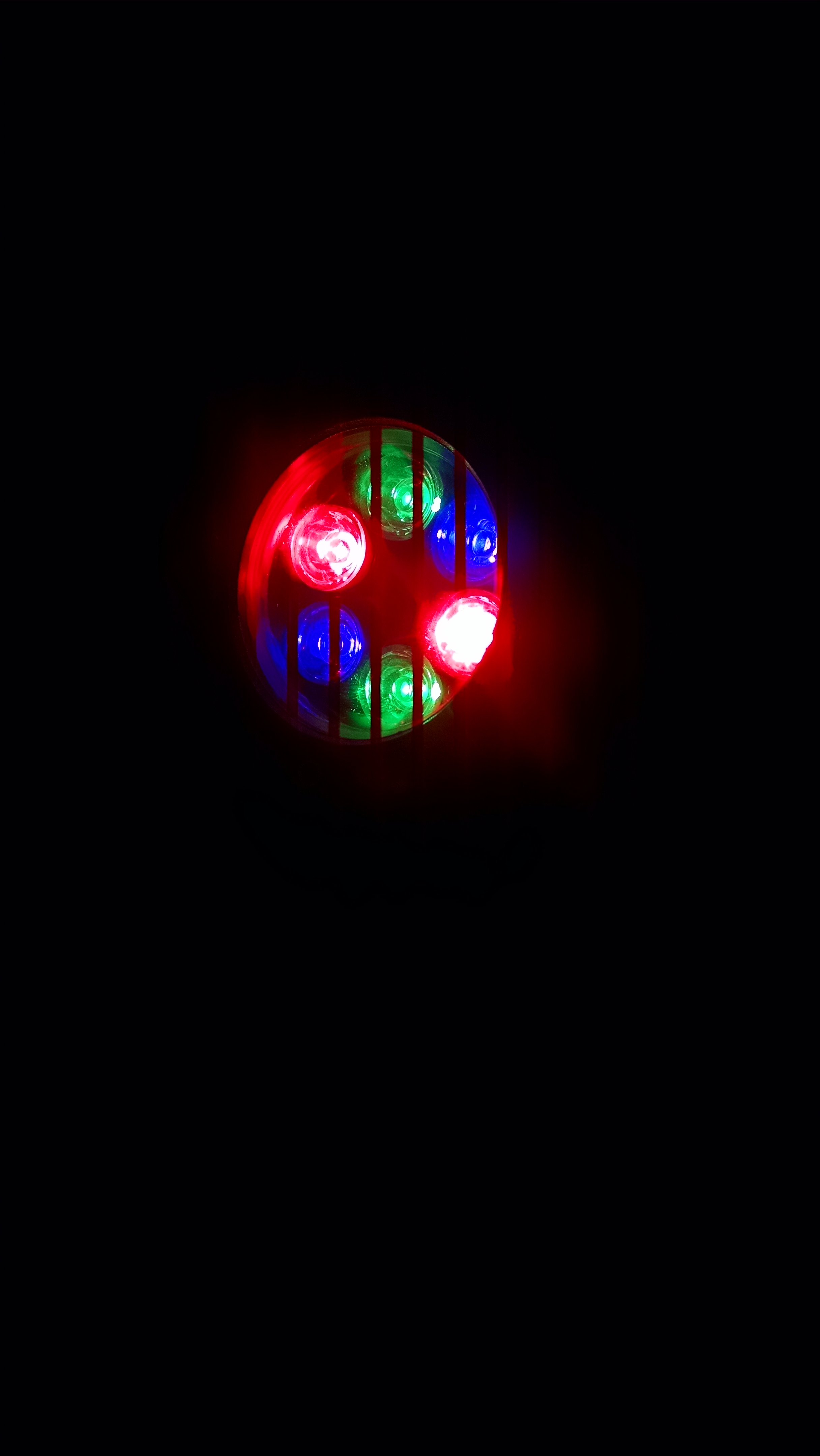

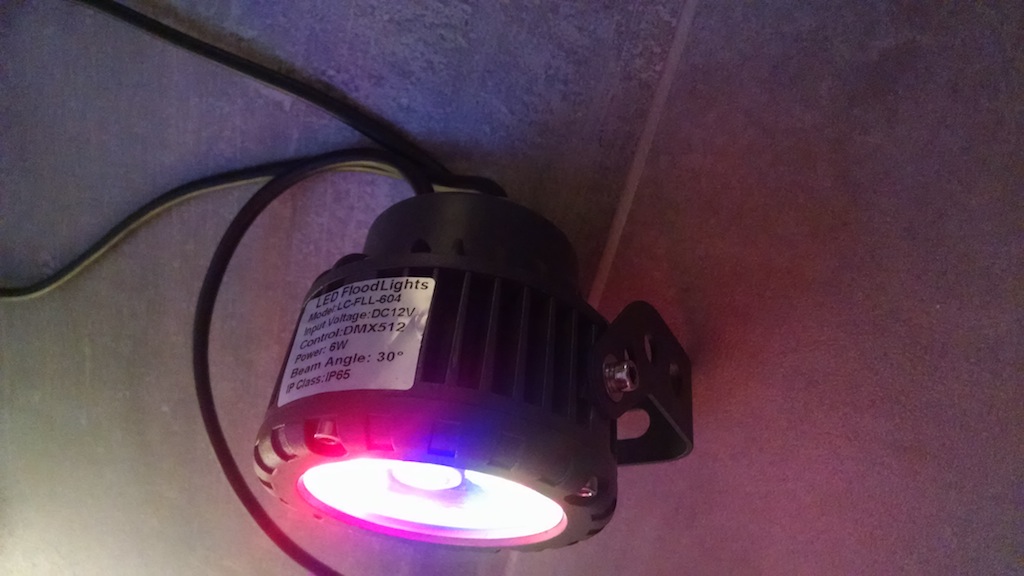

Ich hatte auch einen kleinen 6W Strahler/Fluter aus China bestellt mit DMX in/out 3polig, dieser hat 6 LED´s mit jeweils 2x blau/rot/grünen Led`s die nur in dieser Farbe leuchten.
Dazu meine Frage, wie binde ich den als Gerät ein?

Sind ja 6Pixel aber jeweils nur 1 Farbe und die Farben gehen nur zusammen an, also die gleichen.
Als Gerät mit 3 Kanälen?

Grün mit/als Dim
Blau mit/als Dim
Rot mit/als Dim

Gruß

Hallo Uwe,

danke für deine Geduld

Ich habe mich wohl ein wenig falsch ausgedrückt...

Es sollen insgesamt ca 18m Stribe werden, die aber natürlich nicht in Reihe geschaltet werden.

Zusammenstellung in etwa wiefolgt:

1x 4m mit ca 7m Zuleitung die wenn nötig mit dem WS2812 Range Extender von Ulrich und einer direkten Einspeisung von 5V lösen könnte.

1x4m +1x 3m mit 1m Zuleitung mit direkter Einspeisung durch den Controller da dieser in unmittelbarer Nähe steht.

1x 3,6m + 1x 3,6m Entfernung zum Controller 7-8m. Hier wäre wohl auch vielleicht der Extender nötig mit einer direkten Einspeisung von Strom.

Ich konnte bis dato aber noch nichts herausfinden ob ich 7m Stribes mit einem Datenkabel ansteuern kann, bzw. ob ich 2 Universen über 1 Datenkabel der Stribes steuern kann.

Ich denke ich kann mit diesem Plan etwas deine Befürchtung einer Überlast zerstreuen.
Die Datenkabel könnten 2 Adrig mit einem geringen Querschnitt zum Stribe geführt werden, 0,25mm reichen da wohl dicke aus.

Die Spannungsversorgung würde mit 0,75mm bei den Längen der Stribes auch mehr als genug sein.

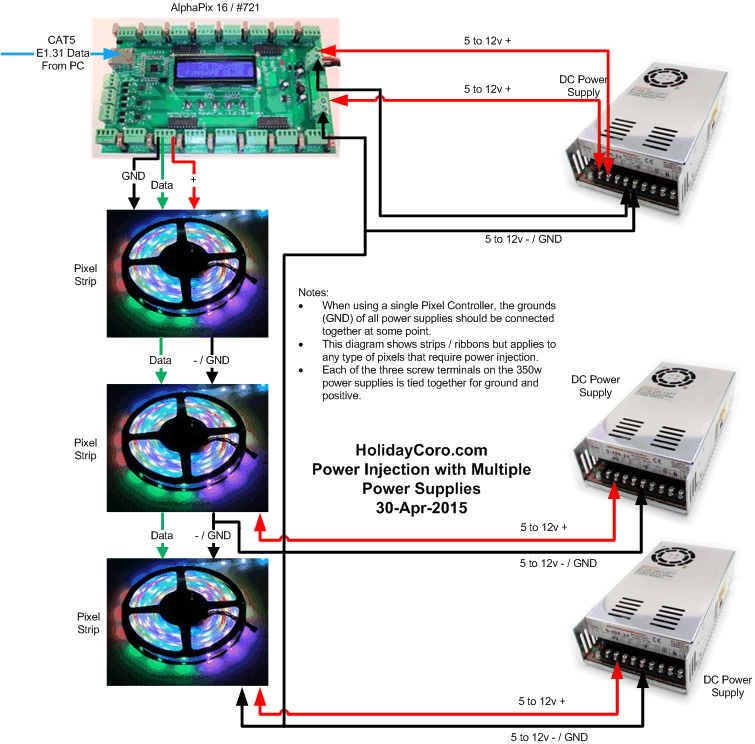

So in etwa stelle ich mir das dann vor...nur das jeder einzelne Punkt ne separate Einspeisung erhält.

Gruß

Sascha

Quote from hothand

Quote from moe

Für den Querschnitt hab ich zwar ne Formel gefunden aber mit dem Ergebniss von 100,8 bei 7m kann was nicht stimmen

1. Bringe das Netzteil auf 1m an den Stripe und rechne nochmal den Querschnitt au
2. Rechne die Spannung aus, die bei 18m an der letzen Diode ankommt. den Leiterquerschnitt des Stripe kannst du schätzen ! so 0,3-0,5 mm² ?!

3. Was jede Leuchtdiode "zum wohlfühlen" für eine Spannung haben will ist bekannt.

EInfache Aufgabe.... Wenn du dir das Video angehen hast wie man Pixelstripes auf langen Stecken einspeist ist das Problem schon klar und geöst .
Gruß Uwe

Hab zwar fast alle Videos gesehen, ist meiner Aufmerksamkeit wohl entgangen wie ich lange Strecken überwinde.

hab mal nachgerechnet, ein Led hat 60mA , das wären jetzt bei 18m 32A und 162W.

Würde ein Netzteil von Meanwell SP-200-5 mit 40A und 200W vorschlagen, hätte noch genug Reserven.

Für den Querschnitt hab ich zwar ne Formel gefunden aber mit dem Ergebniss von 100,8 bei 7m kann was nicht stimmen

A=(2*L*I)/(c*U´)

Gruß

so, die Pixel bzw. Stribes sind angekommen (WS2812B) mit 30Led/m IP65 ingesamt erst mal 20m.

Der Controller ist auch als Bausatz bestellt und wird fachgerecht bei Ankunft verlötet.

Der Rasperry ist auch schon einsatzbereit und wartet auf die anderen Teile.

Was ich imo noch benötige sind die Aluleisten zur sauberen Führung, wobei ich mir noch nicht sicher bin ob es Opal wird oder lieber nur gefrostet, da das Opalglas ja sehr viel Licht schlucken würde.

Ich suche auch noch ein passendes 3adriges Kabel (rund) für die Stribes, da wollte ich den Querschnitt etwas erhöhen 0,14mm sind schon etwas wenig bei den langen Wegen...

Kann ich dafür auch ein nornales Stromkabel nehmen, dachte da an 0,5mm - 0,75mm

Achso, hatte bereits mal einen Stribe getestet mit ca. 7,2m Zuleitung mit einem Rest RGB Verlegekabel den ich noch hatte, mit 4x 0,14mm, funktioniert auf jeden Fall schon mal mit dem T1000-S Controller ohne zu murren.

Was muss das Netzteil den nu an Ampere bei den Stribes bei 18m an Leistung bringen, es ist nur eine Angabe von 9W pro Meter angegeben.

Gruß

Sascha

Quote from steff

Hallo,
ich habe selbst zwar noch nicht damit gearbeitet,
Es ist hier dafür auch das falsche Forum.
Aber es gibt für den Raspberry das Programm QLC+ für Linux.
http://www.qlcplus.org/raspberry.html
Raspberry mit Touchdisplay und Qlc+wäre eine Idee zur Steuerung,
die ich auch noch mal ausprobieren möchte.
Vielleicht ist das ja was für Dich.

Gruß Steff

Display More

ich glaube das ist genau das was ich suche
habe mir die toturials mal angeschaut und mich ein wenig mit QLC+ über den Mac beschäftigt.

Grundsätzliche Fragen aber zur Programmierung.

Angenommen ich möchte einen Stribe von 5m Länge zuerst mal blau leuchten lassen und dann in grün punktuell vom ersten Pixel an übergehen lassen wäre meine Vorgehensweise:

Eine Szene aller Pixel in blau erstellen um den Zustand blau zu haben
dann aus dieser Szene eine Sequenz erstellen wobei ich nun jeden Pixel in einem Schritt nachfolgend auf grün stelle mit unbegrenzter Haltedauer (mal die Einblendgeschwindigkeit usw. außer 8 gelassen)
Das wären bei 5 Meter ja 170 Schritte, oder?
Bei begrenzter Haltedauer wäre es dann wohl ein Lauflicht...

in einer neuen Szene würde ich dann z.B. alles in selben Schritten in rot machen...

Im Chaser lege ich mir dann die verschiedenen Szenen an und bestimme dann nochmal wie lange die Szene im durchgelaufenen Zustand gehalten wird und in welcher Abfolge.

So hab ich das jetzt verstanden...

Noch ne Frage zum E681, der ist doch imo auf 6 Universen beschränkt und unterstützt kein E1.31,oder?
Worin besteht jetzt der Unterschied noch zum E682 außer das er mehr Universen unterstützt.
Wo sind die DMX Ausgänge, da wo die Stribes angeschlossen werden, wahlweise?
Theoretisch ja dann 16 DMX Anschlüsse...
Wenn "nur" 12 Universen unterstützt werden versteh ich das nicht ganz, außer ich steuere in einem Universum verschiedene Pixel an.
Nach der Beschreibung und meinem schlechtem Englisch würde ich sagen es kann nur in 4Gruppen DMX ausgegeben werden, da es wohl sonst zu Komplikationen mit der Stromversorgung kommt.

Quote from SanDevices

Outputs, in groups of 4, can be selected for “balanced” 2-wire operation, to dr
ive standard wired RS-485 DMX devices, or
devices using the Renard protocol. In
these cases the E682 acts as an E1.31 to DMX or Renard Bridge. In many cases
this will eliminate the need for separate hardware (DMX dongles
or bridges), to handle tradit
ional wired DMX fixtures or
Renard controllers.

Display More

es geht sich ja drum das ich die Stecker günstig bekommen habe, sondern das meine Pars DMX Verbinder mit Verschraubung haben (IP65) was ja auch im Outdoorbereich Sinn mach.

Mit cuten (durchtrennen) meine ich, das die Kabel fest an den Pars verschraubt sind und ich nicht kürzen möchte, u.a. wegen der Garantie.

Hier wären z.B. die orginalen Kabel in festen Längen bis 5m.

@hothand
kannst du mir evtl. noch ein paar Infos zum Rasperry als DMX bzw Artnet Player geben.
So richtig finde ich nichts dazu, gibt es eine einfache Einrichtungsmöglichkeit dazu.
Es bleiben immer wieder Restzweifel wenn ich für die Zukunft noch mehr Stripes dazu nehme,
der Octo DMX Node wäre dazu sicherlich auch noch ne alternative, oder?

hab nochmal mit DMX4all telefoniert, also der Artnetplayer 4 kann alles ansteuern, 1 Kanal DMX , 3x Artnet also insgesamt 2048 Kanäle.

Nicht so flexibel aber dafür sehr vereinfacht, da ich keine Doktorarbeit darüber schreiben möchte ist es für mich imo die bessere Wahl...

Noch ne andere Frage, hatte mir diese Steckverbinder bestellt um meine Pars mit DMX damit zu verbinden, da sie so eine Verschraubung besitzen und ich nicht das Kabel cuten wollte (passen auch).
Sonst gibt es nur feste größen bis 5m, das wäre ein wenig knapp.

Hier ist aber ein Stromkabel verbaut (3x0,75mm), kann ich damit überhaupt das DMX Signal durchschleifen bzw. steuern?

für den Garten ein bisschen too much

Hallo Uwe,

ich habe DMX4all auch schon angeschrieben, weil ich in der angegeben Software keine Funktion zur Einbindung von Pars finde, hab den Eindruck es ist nur ein Pixelplayer.

Ich bin aber für Vorschläge offen, DMXC3 ist aber lediglich die Software, ich brauche einen Stand Alone Player mit genügend Resourcen, sprich mindestens 4 Universen, evtl. noch einen womit ich die Channels verdoppeln könnte, da muss der Controller aber auch mitmachen, glaub ich.

Was ich so im Stand Alone gefunden habe ist max. immer nur mit 1024 Channels.

Kann ich eigentlich die Software Madrix mit Freestyler ect. kombinieren, das ich z.B. die LEDs woanderes aufsetze und die Datei in DMXC3 öffne?

Also wie schon gesagt, ein für nen Player bin ich noch zu haben.

Gruß

Sascha

Hier gibt es WS2811 in 12V, inwieweit hier der Stribe kürzbar ist habe ich angefragt.
In der 12V Version ist wohl eine erneute Einspeisung nicht mehr nötig, zumindest nicht in meinen erwünschten Längen.

Sollte es doch nötig sein, die Stribes werden ja in LED Alu Provilleisten verbaut, da ziehe ich einfach ein Kabel mit und speise es an den Eckpunkten wieder ein, da muss ich sowieso immer einen cut machen.

Wer kann mir denn nun was über den Artnetplayer 4 sagen, ich finde der hat ein gutes Preis-Leistungsverhältnis mit 4 Unsiversen.

Gruß

Sascha

Danke an alle Beteiligten für die Hilfe...

Hallo Uwe,

ich glaube wir reden aneinander vorbei, ich möchte deine Bedenken gerade bezüglich der Spannung/Strom durch meinen Ansatz vermeinden.

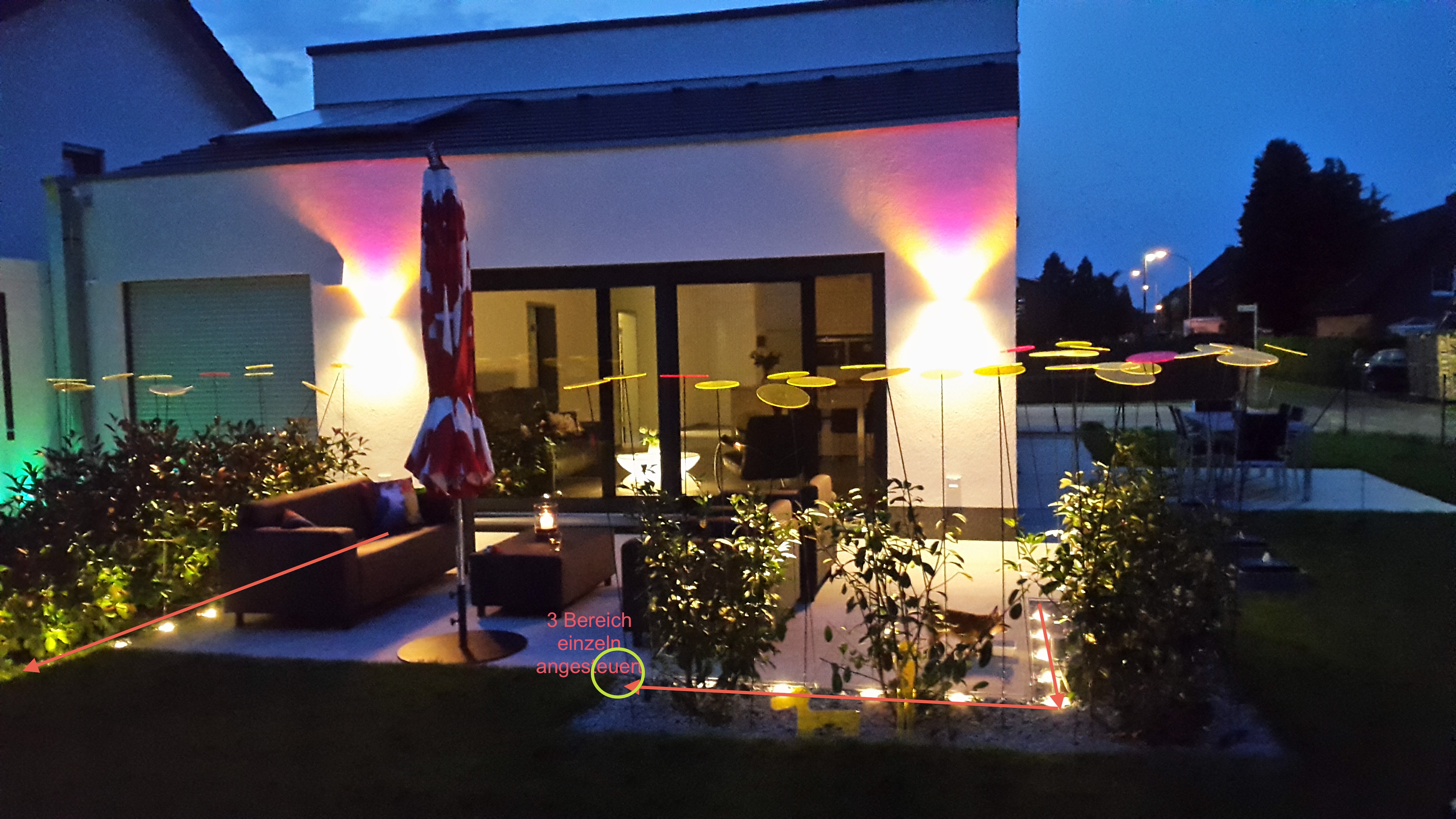

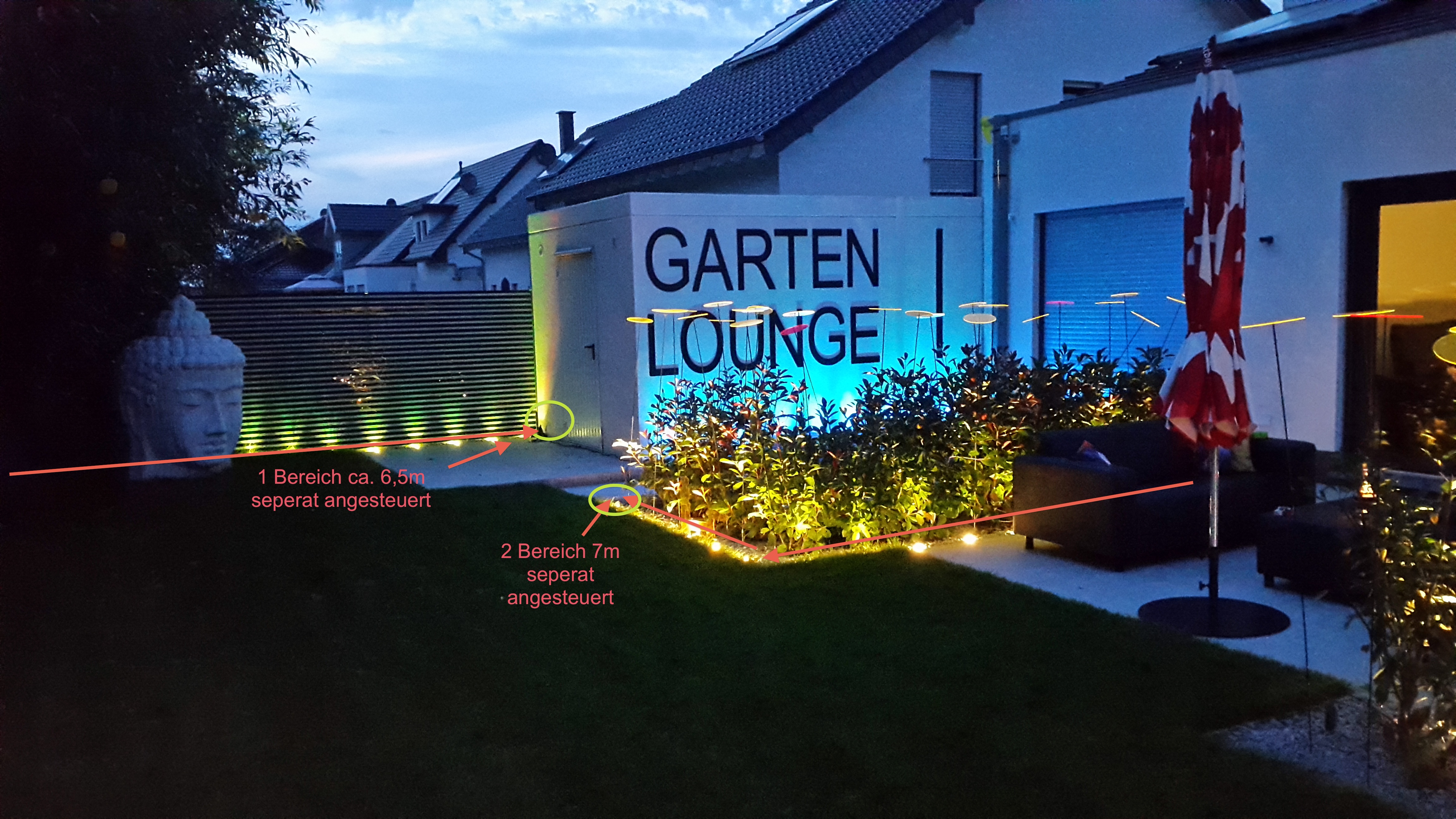

Ich habe noch mal ein paar Bilder zum Verständnis angehängt.

An den 3 Punkten würde ich jeweils einen DMX to SPI decoder setzen, somit wäre die sichere Einspeisung von Daten und Strom gewährleistet, ich denke selbst bei 5V und 7m sollte das funktionieren.

Ich würde desweiteren eine Datenleitung für den späteren Einsatz verlegen, ich denke der Kasten zur Verteilung von Artnet->DMX würde dann irgendwo bei Punkt 2 stehen um auch die anderen Universen vom Artnetplayer 4 nutzen zu können.

Wenn ich dann eingearbeitet bin kann ich z.B. einen ECG-D4 anschließen um die 3 Restlichen Universen vom Artnetplayer zu verteilen in den Bereich 1,2 und 3, da ja eine Pixelgenaue Ansteuerung mit 512 Kanälen mit möglich wäre.

Ich sehe in meinem Lösungsansatz die Vorteile darin das ich erst mal nur 3 Controller brauche , einen Player, und 18m LEDStribes (2801/2811 oder 2812) mit 5v oder 12V, die ich ohne große Vorkenntnisse erst mal nur leuchten lassen kann ohne Effekte.

Ich habe dadurch schon mal eine vernünftige Basis, mal von der Controller Qualität abgesehen.
Der Artnetplayer 4 ist doch auch i.o. oder?

Eine Steuerung über die DMX4All app wäre ja auch noch möglich, ist aber nur Nebensache zum spielen.

Anbei noch mein letztes Projekt mit LED Stibes (WS2801) dynamisches Ambilight mit der VU Zero an einem Panasonic TV für den Schlafraum.
Wohnzimmer ist natürlich auch mit Ambilight ausgestattet.

Gruß

Sascha

ist ja ziemlich starker Tobak

Leider wären die Leitungen wenns draußen steht immer noch wenns günstig steht 1 x 5m link und 1x 5m recht vom Kasten weg, mal abgesehen Zukünftigen vorhaben über 25m und ner Zuleitung von 15m, da mag ich aber noch nicht dran denken

balanced” 2-wire operation / längere Kabelstrecken, steht aber nicht wie lang...

Du weist schon das ich eine einfache Lösung suche

so, werd da mal drüber schlafen...

Hallo Uwe,

danke für die Tipps.

Das mit dem Controller möchte ich absichtlich nicht von einem Terminal machen, da die Datenleitung bis zu
9m lang werden würde, da mache ich mir schon sorgen das da nichts mehr ankommt.

Von DMX direkt in den Controller und in den Stribe halte ich für sinnvoller bzw. sicherer.

Desweiteren gibt es auch die WS2812 in 12V Ausführung hab ich gesehen,zwar mit Nachteilen in der Längenverarbeitung, wäre aber zu überlegen.

Den von mir gewählten Controller halte ich für mich durchaus besser, ich kann einfach drauf aufbauen und für den
Anfang hingehen und die beschriebenen 3 Abschnitte als 1Pixel deklarieren und hätte erst mal beim programmieren
nur insgesamt 9 Kanäle für die Stripes zu verwalten und keine Probleme mit irgendwelchen Universen

Soweit ich das beurteilen kann sind die WS2812 ja auch 5050 SMD

Gruß

Sascha

Edit: Oder ist der Artnetplayer 4 ein reiner Pixelplayer

So, nach langem Überlegungen habe ich mich entschieden....

Um eine zukünftige Flexibilität zu gewähren habe ich mich für den DMX4All Artnetplayer4 entschieden,
den ich auch gut in die Garage in den Sicherungskasten unterbringen kann und desweiteren auch Reserven
für zukünftige Projekte bietet.

Um das DMX Protokoll umzusetzen würde ich den

DMX to SPI decoder for WS2811 WS2812 (B) WS2801 + pixels combination

nehmen, das hat den Vorteil das ich selber bestimmen kann wie viele Pixel im Gruppen zusammengehören.

Als LED Stribe wären z.B. diese schon etwas, wobei mir der Unterschied zwischen WS2801 und WS2811 außer das der 2801 4 Kabel hat und der 2811 3 Kabel hat.
Preislich wäre der 2811 schon interessanter.

Wäre schön wenn jemand meine zusammenstellung zur Funktion bestätigen könnte, ob ich hier keinen Denkfehler habe...

Wie Programmiere ich denn Pars im DMX Configurator 4Pixx von DMX4all ???
Oder kann ich den Artnetplayer 4 auch über ein anderes Programm steuern bzw. programmieren für den SA.

Quote from hothand

Hi Moe,
ich habe das Gefühl, dass immer RGB -LED Strips und PIXEL-Strips durcheinander gebracht werden.
EIn RGB Strip, Ist wie ein PAR mit 3 Kanälen zu frieden , Ein PIXEL braucht 3 Kanäle je Pixel.
Ferner gibt es füe beide Varianten unterschiedliche Elektronic. Abere ich glaube das kam schon rüber.

@hothand
mit RGB- LED Strips wäre es sicherlich ein kleineres Problem da ich bei meinem Projekt nur 9 Kanäle (bei 3 Abschnitten) dafür bräuchte.

Der, 1903 IC bin ich mir nicht ganz sicher was es ist, da ja nicht alle Pixel einzeln angesteuert werden ist aber z.B. bei Aliexpress ab 32€ die Rolle (5m) erhältlich, zumindest die in 3 Gruppen adressiert sind.

Angesteuert direkt mit diesem Controller direkt am Stribe mit entsprechender und ausreichender Stromversorgung.

Es würden dann:

1x 4m
1x 7m
1x 5,5m

seperat angeschlossen werden, wobei das mit den 7m auch noch am Stück zu bewältigen wäre.

Quote from hothand

Weiterhin ergibt sich hieraus ein heftiger gesamt Strom für den es entsprechende LED Festspannungsnetzteile gibt diese haben im normalfall 30A = 360 Watt .
Da hierbei ein Kurzschluss mit den dünnen Stripchen sofort die Leitungen in Flammen aufgehen lässt sollte klar sein, wenn hier nicht entsprechende , ggf. elektronische Sicherungen verbaut werden.
Nun würde ich mich erst einmal hinsetzen und mir das aufzeichen, die Leistungen des gesamten Aufbaus ausrechnen, die Leitungsquerschnitte berechnen, der Spannungsfall auf Grund der Entfernungen, daraus wird sich dann ein Konzept aufbauen.

Ich denke mit meinem Plan sichere ich schon die benötigte Stromversorgung, da ich die Längen splitte und nicht über einen einzelnen Controller gehe, sondern mit dem DMX Signal vor Ort erst in den Controller komme.

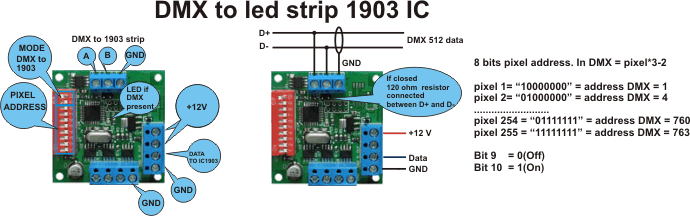

Wie wird der 1903 IC den nun programmiert, pixel 1 auf die Adresse DMX1 ist schon klar, aber wer ist den pixel 2 wenn die Pixel in 3er Gruppen aktiv sind?

Oder habe ich das Schaubild mit der Bezeichnung pixel2 als insgesamt schon 6ten Pixel anzusehen?

Ist aber nur ein Controller und kein Stand Alone, meine DMX Spots kann ich auch nicht damit ansteuern und wenn
ich das über DMX steuern möchte muss dieser auch so viele Kanäle wohl frei haben und der artnetquad node ist kein Stand alone,
somit müsste sogar noch ein Player angehängt werden, wäre da schon mit DMX4all Artnetplayer4 besser bedient.

Desweiteren hat der Controller den Nachteil das die Steuerleitung zum Teil über 8m zur LED geleitet werden müssten, hab mir
zumindest sagen lassen das es an den Pixeln zu Datenmüll kommen könnte.

Es sollen ja auch einige Spots mit betrieben werden, sonst könnte ich ja das Chinading nehmen,theoretisch.

Über die Pixel hab ich auch schon nachgedacht, sind mir in der Ansicht doch zu punktuell, lieber gleichmäßig versteckt in der Schiene.

Hab mal ein bisschen im Freestyler reingeschaut, einen LED Strang einzubinden ist irgendwie schwierig, zumindest für mich.

Ich fände den Stairville DMX Joker 1024 nicht verkehrt, da wären sogar in meinem neuen Plan noch reserven drinne und preislich im Rahmen.

Könnte ich den Stribe eigentlich mit dem DMX to SPI Converter im Slave Modus betreiben?

Das Teil sollte schon in Stand Alone zu betreiben sein, ein Blick in die Software von DMXC3 scheint mir schon zu umfangreich für
meine Bedürfnisse.

Ich habe hier noch einen DMX zu SPI converter gefunden, damit könnte ich die Pixel in größeren Gruppen zusammenfassen, ist zwar etwas gröber die Auflösung, hätte aber 2 Vorteile:
1. Der Konverter liegt direkt an dem LED Streifen an, störungsfrei, würde es in 3 Bereichen aufteilen, für jedes Beet hätte 1 Konverter.
2. Ich komme mit einem Universum aus
3. Kosten halten sich in Grenzen

Alternativ diesen Kontroller mit solchen LEDs, Nachteil, spätere punktgenaue Programmierung nicht mehr möglich.

Hier wäre nun meine Frage ob ich die Kontroller mit einem normalen DMX Player ansteuern kann und welchen Ihr für kleines Geld im Stand Alone empfehlen könnt...

Ich denke mit den ganzen Universen und Artnet übersteigt ein wenig meine jetztigen Kompetenzen.

Gruß

noch ne Frage...

Ein DMX Spot wie der Stairville Outdoor Stage Par ist doch auch nur ein RGB Leuchtmittel, könnte ich diesen nicht doch
mit dem T1000S oder nem anderen Controller mit dem DMX Signal ansteuern quasi als Master ?
