Nein ist die aus dem noch nicht umgebauten.
Da müssen noch Dioden drauf, muss ich da irgendwas beachten ?
Oder kann ich da welche mit 230V einlöten ?

Gruß Fredwud

Heyho,
habe mich mal heute hingesetzt und den Kabelsalat mal zu Papier gebracht.
[Blocked Image: http://abload.de/thumb/img_2512b9buk.jpg]

[Blocked Image: http://abload.de/thumb/img_2513y5yf9.jpg]

[Blocked Image: http://abload.de/thumb/img_2514s2aye.jpg]
Wenn ihr von oben auf die Platine guckt ist die "1" unten rechts und die "2" links schräg darüber.
Von Unten ist die "1" oben links und die "2" rechts darunter.

Hoffe ich ihr könnt damit was anfangen und mir sagen wofür die Platine ist.

Gruß Fredwud

Hallo,
hab mal wieder was ersteigert.
2 Alte JB Lighting Varyscan (Wahrscheinlich die ersten überhaupt   )
Beim einen hat sich schon jemand die Mühe gemacht und den Scanner auf DMX umgebaut.
Glücklicherweise hat er die Platine vom Hennes genommen.
Doch da ist noch eine "Platine", die war anscheinend Original von JB drin.

[Blocked Image: http://abload.de/thumb/img_2498zrb61.jpg]

[Blocked Image: http://abload.de/thumb/img_2499stxe7.jpg]

Diese Platine war im noch nicht umgebauten Scanner eingebaut.
Auf der fehlen außerdem noch 4 Dioden unten links (Draufsicht) die bei der anderen Platine drauf sind.
Der DMX Scanner funktioniert auch nicht ohne diese Platine.
Da ich aber nicht weiter umbauen kann ohne zu Wissen was genau die Platine macht kommt ihr jetzt ins Spiel.
Ich vermute dass hier nur noch eine Spannungsversorgung der Servos durch die Platine stattfindet.
Da ja die Signale der Servos vom DMX Board kommen.
Könnt ihr mir das so bestätigen ?

Gruß Fredwud

Quote from Wolti

Thema erledigt?

Ja hat sich erledigt.
Lasse die Atmegas jetzt von Phil90 Programmieren.
Rate ich auch jedem anderem, gibt keine richtige Anleitung und kostet nur Nerven und Geld.

Habe das Problem gelöst
Die Kabel für die XLR Stecker waren falsch angelötet.
Musste 2 und 3 am XLR Stecker vertauschen und schon gehts.

Gruß Fredwud

Hallo,
habe nun endlich mein Nodle U1 aufgebaut und direkt zum laufen gebracht.
Jetzt habe ich aber bei der DMX Ausgabe Probleme.
Schließe ich ein "billig" LED Gerät an, funktioniert alles Problemlos.
Alle Kanäle funktionieren wie gewollt.
Doch wenn ich ein Servo Board von Henne anschließe blinkt die Led doppelt, also kein "richtiges" DMX Signal.
Schließe ich das Board an ein Laserworld CS-1000RGB passiert auch nichts.
Hab die Anschlüsse von den DMX Buchsen gemessen und vertauscht -> Keine Änderung.
Schließe ich DMX In und DMX Out vom Nodle zusammen kriege ich dieselben Werte .
Z.B. Kanal 1 255 Out habe ich auch 255 IN und so weiter.
Dachte evtl. dass es am fehlenden Endwiderstand liegt, reingelötet tut sich aber auch nix...

Was könnte das Problem sein ?
Liegt es an den Geräten oder am Nodle U1 ?

Benutze Win 7 und führe DMXC als Administrator aus.

Gruß Fredwud

Hallo,
habe den BeatDetection Ordner in Plugins entpackt, die *.dll auch einfach in den ordner Plugins reinkopiert.
Auch in den DMXControl Ordner habe ichs gepackt, doch weder wenn ich den "BeatTool Button" klicke noch in den Ausgabeplugins finde ich die "neue" Version ?!

Wie krieg ich das zum laufen ?

Win 7 , starte DMXC als Administrator.

Tausch/Dienstleistung

Hallo,
da ich es aufgegeben habe die blöden Atmega 8515 zu Programmieren,
suche ich jetzt jemanden der das für mich übernimmt.

Da ich noch einen Diamex USB ISP Programmer habe biete ich diesen zum Tausch/Verkauf an.
Ihr Programmiert mir 5 8515 und bekommt dafür den Programmer.

Wer den Programmer nicht braucht und dennoch bereit wäre
mir die Mikrocontroller zu Programmieren der möge sich bitte melden.
Der Programmer wird auch einzeln verkauft.

Gruß

Hat geklappt Danke !
Hab mir Easyview Beta heruntergeladen und siehe da es funktioniert .

Dankeschön

Hey,
also zum Problem:
Ich starte DMX Control (per Administrator) , Easyview starte dann auch gleich und
es wird auch angezeigt dass es per DMXControl gesteuert wird.
Wenn ich jetzt ein Par Strahler hinzufüge und richtig addressiere, passiert wenn ich per DMXC
die Kanäle hoch regle in Easyview garnix.
Muss ich nur das Plugin Sunlite MEVP plugin starten , oder sonst noch eins ?

Vielen Dank schonmal

Ich schmeiß gleich alles aufen Haufen !!!!!!
Hab mir jetzt diesen schei* Diamex USB ISP Programmer gekauft.
Alles so wie beschrieben an den DMX Transciever angeschlossen.
Nur was mache ich mit den +5V ??
Wo kommen die hin ?

Das gibt mir AVR Studio ver. 4.18 aus:

Quote

Detecting on 'COM7'...
STK500 with V2 firmware found on COM7
Getting revisions.. HW: 0x0a, SW Major: 0x02, SW Minor: 0x0a .. OK
Getting isp parameter.. SD=0x03 .. OK

Danach kommt wenn ich z.B. aud Read Signature klick:

Quote

Setting mode and device parameters.. OK!
Entering programming mode.. FAILED!
Leaving programming mode.. OK!

Plus ne ellenlage Fehlerinformation...

So nach ellenlanger Fehlersuche habe ich den fehler gefunden !!!

Hab den Mikrocontroller nur falsch angelötet, jetzt wird er auch erkannt.

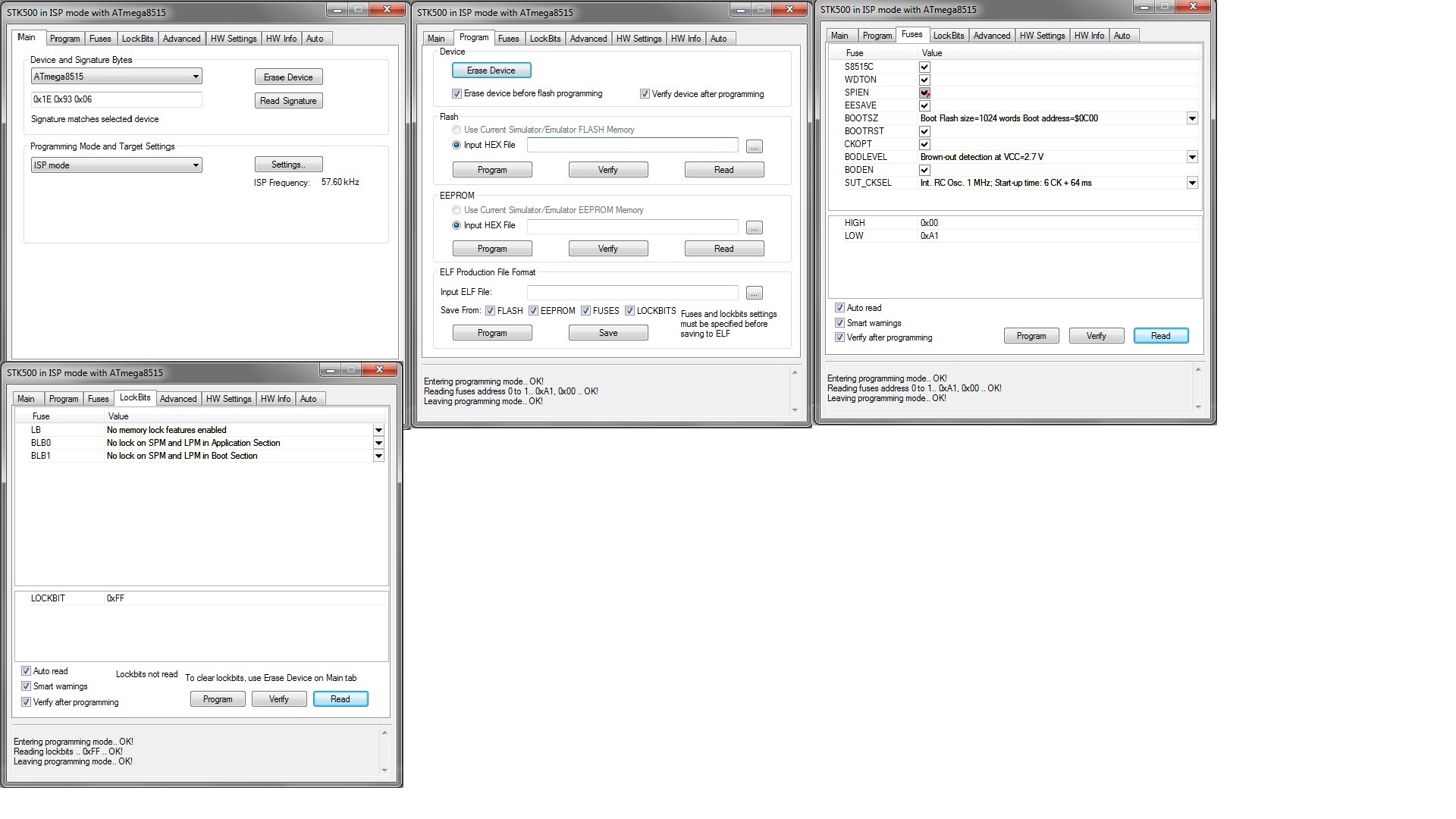

Nur jetzt häng ich beim eigentlichen programmieren fest!
Was muss ich als *.hex files eingeben ?
Welche Fuse und Lockbits muss ich setzen ?

VIELEN DANK

Hennes Transciever habe ich hier liegen, deshalb will ich mir ja auch eine Programmer bauen und nicht den fertig Programmierten 8515 kaufen.
Wenn ich das richtig sehe muss ich mir den seriellen Programmieradapter bauen ?
Hab aber keine RS232 Schnittstelle (nur über USB) , fällt dass dann schonmal weg....

Also gibt es keine möglichkeit ohne RS232 Schnittstelle den Mikrocontroller zu Programmieren außer ein USB gerät zu kaufen ?!

Also müsste mein Adapter dann so aussehen ?
[Blocked Image: http://circuits.datasheetdir.com/18/ATMEGA8515-pinout.jpg]

auf
[Blocked Image: http://docwiki.gumstix.org/images/f/fe/AVR-ISP-Pinout.png]

Vtarget = 5V?
Brauch ich da noch irgendwelche Widerstände ?

Gruß

Einen Adapter bauen wäre kein Problem, will ja auch noch einen 8515 für den Demux vom hölscher bauen.
Wüsstest du da welche Anschlüsse ich "rauslegen" müsste ?

Ponyprog "nutze" ( wenn man das so nennen kann ) ich, CodeGen habe ich auch.
Also muss ich mit Ponyprog nur die von Codegen erstellte *.hex Datei lesen und keine Fuse Bits mehr setzen ?

Okay ich habs jetzt aufgegeben, mein Pollin Board kann keinen 8515 Programmieren.
Weiß jemand wie ich den Atmega 8515 an einen Diamex USB ISP anschließt ?
Oder wie programmiert ihr eure mikrocontroller ?

Bitte helft mir
Hab mein komplettes DMX Interface aufgebaut und in ein Gehäuse gepflanzt, mir fehlt nur noch die Programmierung...

Hallo,
hab mir gestern das DE-IF Interface zusammengelötet.
Jetzt häng ich beim Programmieren und komm net weiter.
Aus der Firmware beschreibung werd ich auch nicht schlauer.

Also:
Ich hab das Atmel Studio 6.1 , wenn ich jetzt "code.asm" öffne und die Seriennummer eintrage stimmt schon mal was nicht überein.
Laut der Firmware.txt soll ich die in Zeile 2027 bis 2048 eintragen, bei mir sind diese besagten Zeilen aber 2427 bis 2448...?
Dann wenn ich assemble also F7 drücke passiert garnix, soll der mir ne Datei in den Ordner Firmware ausspucken ?
Hat jemand ne ahnung welche Software mit dem Atmel Evaluations Board von Pollin zussamenspielt ?
Internet spuckt nix aus

Danke schonmal

Okay geändert

Transciever 3.01
IC1 ATmega8515-16PU + Sockel
IC2 75176B + Sockel
IC3 7805
B1 Gleichrichter (rund)
LED1 LED 5mm rot
LED2 LED 5mm grün
R1 10k (PT10-S)
R2,3,4 390 Ohm
C1,2 27pF
C7 100nF
C5,6 100µF
SW1 DIP-Schalter (10fach)
Q1 8MHz (HC49)
Anschlüsse
Stiftleiste einreihig
ISP Stiftleiste
2x DMX Stiftleiste
Spare Stiftleiste
Aux Stiftleiste

Demux
R1=R2=R3 Widerstand 10kOhm
C1 Elko 10uF
C2 Kondensator 100nF
LM324 + Sockel
Lochrasterplatine

Jetzt müsste aber alles passen

Quote

(Ohne es böse zu meinen, solltest du dir ein paar Grundlagen draufschaffen)

Hast recht, bin auch dabei aber fällt mir nen bissel schwer.
Bin eher im Metallsektor zuhause, damit hab ich mehr am Hut.

!!!ACHTUNG !!! Liste ist nicht vollständig siehe unten ! !!!ACHTUNG !!!

So hab mich mal durchgearbeitet

Transciever 3.01
IC1 ATmega8515-16PU + Sockel
IC2 75176B + Sockel
IC3 7805
B1 Gleichrichter (rund)
LED1 LED 5mm rot
LED2 LED 5mm grün
R1 10k (PT10-S)
R2,3,4 390 Ohm
C1,2 27pF
C7 100nF
C5,6 100µF
SW1 DIP-Schalter (10fach)
Q1 8MHz (HC49)
Anschlüsse Stiftleiste einreihig (10 Fach weil 8 Fabs gibts net )

Demux
R1=R2=R3 Widerstand 10kOhm
C1 Kondensator 1uF
C2 Kondensator 100nF

Kann da einer mal drüber gucken ob das alles so stimmt , auch von den Voltzahlen etc. ?!
Danke !!!

!!!ACHTUNG !!! Liste ist nicht vollständig siehe unten ! !!!ACHTUNG !!!

Das dass da steht ist mir schon klar mir sind halt die Bauteile zum Bestellen unklar ....

Gleichrichter rund
R2,3,4 390 Ohm
C1,2 27pF
C7 100nF
C5,6 100µF
Q1 8MHz (HC49)

Was bestell ich da für Teile ?

Für den Demux hab ich bis jetzt nur den LM324 gefunden.
R1,2,3 ??
C1,2 ??

Wäre nett wenn mir da einer sagen könnte was ich da für Bauteile ( Reichelt ) brauche ?!
