    N'Abend,
    für alles was mit Ambilight zu tun hat kann ich dir nur Hyperion empfehlen. Dieses Softwarepaket für den Raspberry Pi ist unglaublich performant und vielseitig.
    (Der Pi ist mit seiner Rechenleistung nämlich sehrwohl im Stande sämtliche Ambilightberechnung und Led- Ansteuerung zu machen, solange die Software was taugt!)
    Hyperion kann entweder in Kombination mit XBMC als Medicenter auf dem Pi laufen, vom PC aus mit Ambilightdaten versorgt werden, via Videograbber von beliebigen HDMI Eingangsquellen ein Ambilightsignal berechnen und sogar per kostenloser App via Andriod oder iOS Gerät ferngesteuert werden :thumbup:
    Von Haus aus werden quasie alle gängigen digitalen Led-Strips unterstützt und das gesamte Projekt ist erstklassig dokumentiert:Hyperion Wiki
    auch in den deutschen Ambilight Foren findet man eine Vielzahl von Anleitungen und Hilfestellungen für Hyperion:
    Forum

    Warum für das Ambilight am TV also das Rad neu erfinden und da iwas mit DMX basteln? ?(

    Gruß
    Michael

    Moin hifi,
    Der interne Controller in den LEDs müsste ein WS2811 Chip sein.
    Am kostengünstigsten bezieht man den whs direkt aus China. WS2811 100er Paket

    Soweit ich weiß ist der WS2811 aber als Konstantstromquelle ausgeführt. Damit also deine LED Treiberstufe zu schalten könnte schwierig/ umständlich sein (wenn ich das richtig verstanden habe).

    Hier würde der WS2801 einen entscheidenden Vorteil bieten, denn er unterstützt das direkte Ansteuern von MOSFET'S.
    siehe Datenblatt Seite 10 oben: Datenblatt WS2801

    Der Ws2801 wird über 2 Wire SPI angesprochen, mit separater Clock und Datenleitung, ist also Timingunkritisch und kann über 8bit AVRs oder auch einen Raspberry Pi gesteuert werden.
    Wenn es auch ein WS2801 sein darf, wäre evtl sowas hier interessant: WS2801 Pixelmodul 1,7Watt

    Gruß Michael

    N'abend Patrik,
    ich weiß nicht wie weit dein Projekt schon gediehen ist und welche Komponenten vielleicht schon gekauft wurden, aber evtl wäre es geschickter auf den Ws2801 umzuschwenken und alles darüber zu machen. Digitales LED Band gibts (wenn auch mit nur maximal 32 Led's/m) zu whs vergleichbaren Preisen auch mit dem WS2801 statt WS2811/ WS2812.

    Da du ja noch konventionelles RGB Band mit einbinden möchtest, bietet der WS2801 aber einen entscheidenden Vorteil:
    er unterstützt das direkte Ansteuern von MOSFET'S :thumbup:
    siehe Datenblatt Seite 10 oben: Datenblatt WS2801

    oder hier als kleine Beispielplatine die zwei RGB Strips unabhängig voneinander ansteuern kann: Beispielplatine

    somit ließe sich der komplette Aufbau mit dem WS2801 realisieren. Für ihn gibt es natürlich ebenfalls DMX zu SPI Steuerplatinen (die wird so ziemlich das gleiche kosten wie für denn 2811/2812) DMX - SPI Decoder
    und ein weiterer Vorteil wäre, dass sich kostengünstig kleine Controllerplatinen für die verschiedenen RGB Strip Stangen zusammenlöten lassen. Ich vermute mal, dass man für die 17€ eines DMX PWM Controllers whs sogar 4 oder 5 (der benötigten 8 ) Platinen auf Lochraster bauen könnte zum Einzelansteuern der Stangen.

    Hilfreich für den Aufbau auf Lochraster sind dabei solche Adapterplatinen: SOIC 14 Adapter
    und den WS2801 gibts bei ebay auch verhältnismäßig günstig: WS2801 im 5er Pack

    Gruß
    Michael

    Hallo Lightmaxxxx,
    Ich habe vor kurzem 8 Anzüge gebaut die per Artnet angesteuert werden können.
    Herz des ganzen ist ein Raspberry Pi auf dem OLA läuft.
    Auf die GPIO Pins des Pi habe ich eine selbstentworfene Platine gesteckt, die ein 5V Schaltnetzteil, einen WS2801 und 2 Mosfets beinhaltet. Prinzipiell kann ein WS2801 drei Kanäle schalten, dazu müsste meine Platine dann etwas erweitert werden, der große Charme des WS2801 liegt jedoch darin, dass man ca 50 dieser Controller hintereinander schalten könnte, bevor der Raspberry Pi an seine Leistungsgrenze kommt.
    Das ganze läuft mit günstigen 4S Lipo Akkus aus dem Modellbau.
    Kostenpunkt ist waren jedoch ca 100€ pro Kostüm, weiß nicht ob das noch in deinem Budget liegt?

    Bei Interesse könnte ich Bilder und das Platinenlayout posten.

    Gruß
    Michael

    N'abend Markus,
    ich hab das Problem gelöst :thumbup:
    Aber du wirst nicht glauben woran das jetzt im Endeffekt gelegen hat^^

    Vergleich mal den Code der LED-Tubes.c aus dem Projekt im Wiki mit der von dir für mich neu nummerierten LED-Tubes.c xD
    Genau dort liegt nämlich das Problem. Beim alten Projekt macht nämlich die lib_pdm.c die Ausgabe des PdmBuf/ der Farben. Demzufolge muss dort die Nummerierung angepasst werden.
    Die neue LED-Tube.c, die du mir geschickt hast, beinhaltet den PdmBuf Teil jetzt allerdings selbst!

    Wie man auch an deinem persönlichen Projektordner, den du angehängt hattest sieht, wurde anscheinend irgendwann von dir, nachdem das Ansteuern der Tube prinzipiell funktioniert hat, der gesamte Code umstrukturiert.
    Programmbestandteile aus den lib's sind in die LED-Tubes.c gewandert und ich vermute mal, dass du dabei irgend einen Bug eingebaut hast :wacko:
    Nach all deiner Hilfestellung bekomme ich deinen Projektordner nämlich immernochnicht zum laufen ?(

    Aber nachdem ich mich nun länger mit deinem Code beschäftigt habe, ist es mir eben wie Schuppen von den Augen gefallen wie das ursprüngliche Projekt aufgebaut ist. :argh:
    Eine kurze Änderung der Nummerierung in der lib_pdm.c, die pwmtable_8B als const deklariert und ISR (UART_RX_vect) in ISR (USART_RX_vect) umbennen. Mehr war nicht nötig.
    Der Code lässt sich unter AVR Studio4 Build 730 einwandfrei kompilieren und die Tube macht genau was sie soll! :thumbup:

    Falls jemand anderes auch die neuen Tubes hat und den Umbau vornehmen will habe ich mein Projekt angehängt.
    Damit bleibt mir nur mich nochmal ausdrücklich für eure Hilfe zu bedanken und vllt könnte man den Wiki Artikel ja um meine neue Version erweitern.

    Gruß Michael

    Das habe ich eben auch schon probiert...
    Das Projekt lässt sich dann kompilieren, aber wenn ich die .hex aufspiele und DMX Werte an die Tube sende, passiert nichts.

    Verwende ich stattdessen die .hex aus dem Wiki Archiv, leuchtet die Tube mit der bekannten Fehlnummerierung der Segmente.
    Ich vermute also, dass ein einfaches Umbennen der Funktion nicht reicht :(

    Der Tipp bringt mich etwas weiter, es funktioniert aber leider immernochnicht alles :D

    Die Led-Tubes.c scheint soweit dann okay zu sein für den Compiler.
    Lediglich eine Warnung taucht auf :
    ../LED-Tubes.c:23:2: warning: implicit declaration of function 'init_pdm' [-Wimplicit-function-declaration]

    Aber die lib_dmx_in.c führt leider zu einem weiteren Fehler:

    ../lib_dmx_in.c:89:6: error: attempt to use poisoned "UART_RX_vect"
    ../lib_dmx_in.c: In function 'UART_RX_vect':
    ../lib_dmx_in.c:89:1: warning: 'UART_RX_vect' appears to be a misspelled signal handler [enabled by default]
    make: *** [lib_dmx_in.o] Fehler 1
    Build failed with 1 errors and 2 warnings...

    Danke für das Projektarchiv, aber iwas mache ich noch immer falsch. Welche Version von AVR Studio verwendest du Markus ?

    Wenn ich dein angehängtes Projekt mit AVR Studio 4 lade und kompilieren möchte erhalte ich folgenden Output:

    rm -rf LED-Tubes.o lib_dmx_in.o lib_pdm.o LED-Tubes.elf dep/* LED-Tubes.hex LED-Tubes.eep LED-Tubes.lss LED-Tubes.map
    Build succeeded with 0 Warnings...
    avr-gcc -I"C:\Users\Michael Danner\Downloads\LED-Tubes - dimmbar - 4.6.2011\." -mmcu=atmega8515 -Wall -gdwarf-2 -Os -std=gnu99 -funsigned-char -funsigned-bitfields -fpack-struct -fshort-enums -MD -MP -MT LED-Tubes.o -MF dep/LED-Tubes.o.d -c ../LED-Tubes
    .c

    ../LED-Tubes.c:14:10: error: variable 'pwmtable_8B' must be const in order to be put into read-only section by means of '__attribute__((progmem))'
    ../LED-Tubes.c: In function 'main':
    ../LED-Tubes.c:23:2: warning: implicit declaration of function 'init_pdm' [-Wimplicit-function-declaration]
    make: *** [LED-Tubes.o] Fehler 1
    Build failed with 1 errors and 1 warnings...

    Also momentan scheitert leider alles an der fehlenden LED-Tubes.h Datei.
    Hat die evtl noch jemand anderes der sie bitte hochladen könnte?

    Den Verweis auf LED-Tubes.h kann ich im Sourcecode natürlich nicht entfernen, da sonst alle möglichen Variablen nichtmehr bekannt/ definiert sind.

    Herzlichen Dank an alle!

    Gruß
    Michael

    Danke für den neuen Code. Leider funktioniert das kompilieren nicht. :wacko:
    AVR Studio beschwert sich mit der Meldung: ../LED-Tubes.c:3:23: fatal error: LED-Tubes.h: No such file or directory

    Ist whs auch kein Wunder, da du in der neuen LED-Tubes.c in der zweiten Zeile auf die Datei Led-Tubes.h verweist, die es jedoch werder in deinem angehängten .zip File, noch im ursprünglichen Projektarchiv aus dem Wiki gibt.
    Könntest du mir bitte auch die Led-Tubes.h hochladen und falls es keine Umstände macht zur Sicherheit auch die fertige .hex Datei?

    (Rein interessehalber: Welche Zeilen mussten denn für die neue Pinbelegung geändert werden?)

    Vielen Dank Markus!

    Gruß
    Michael

    Hi Markus,

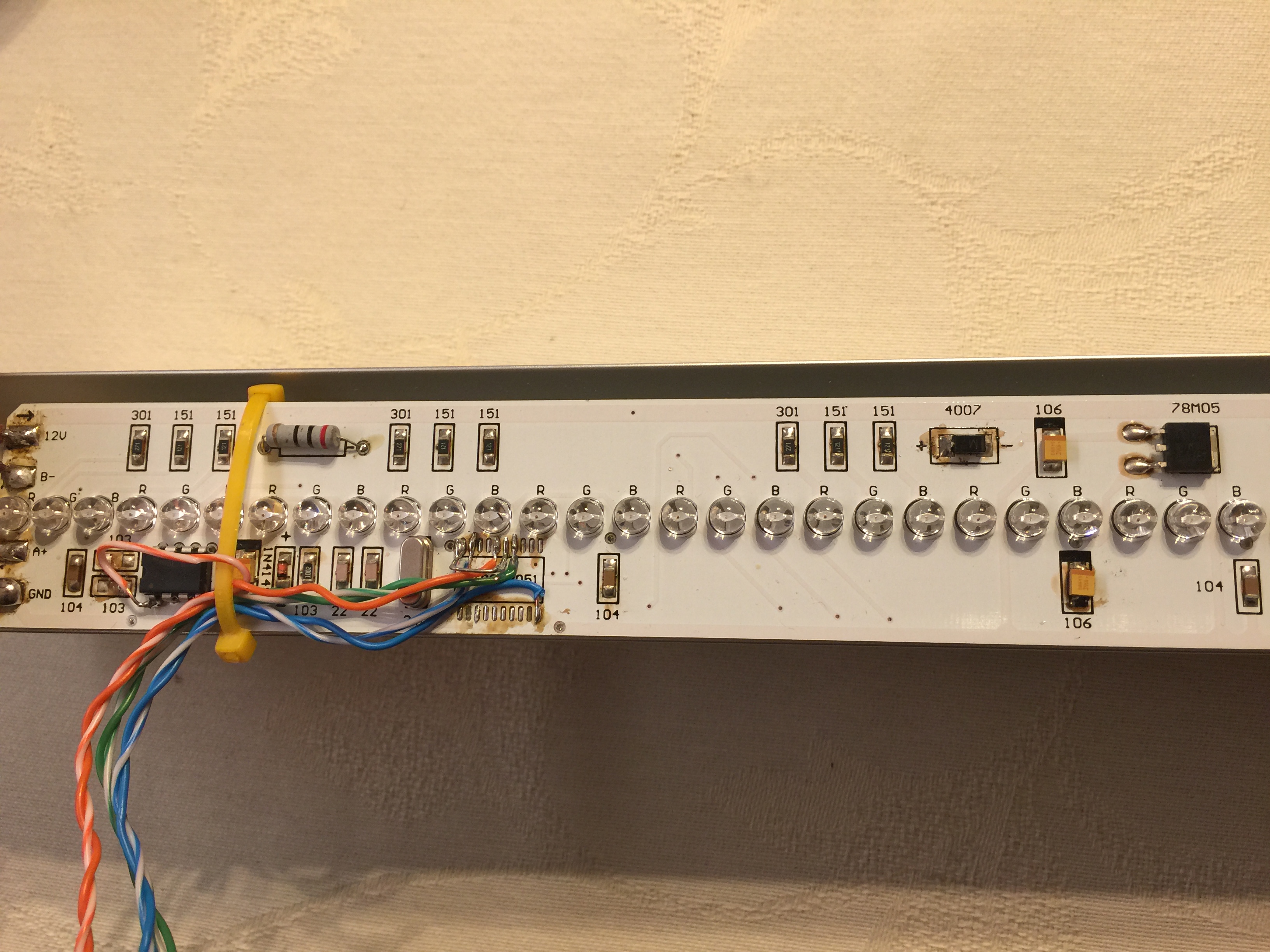

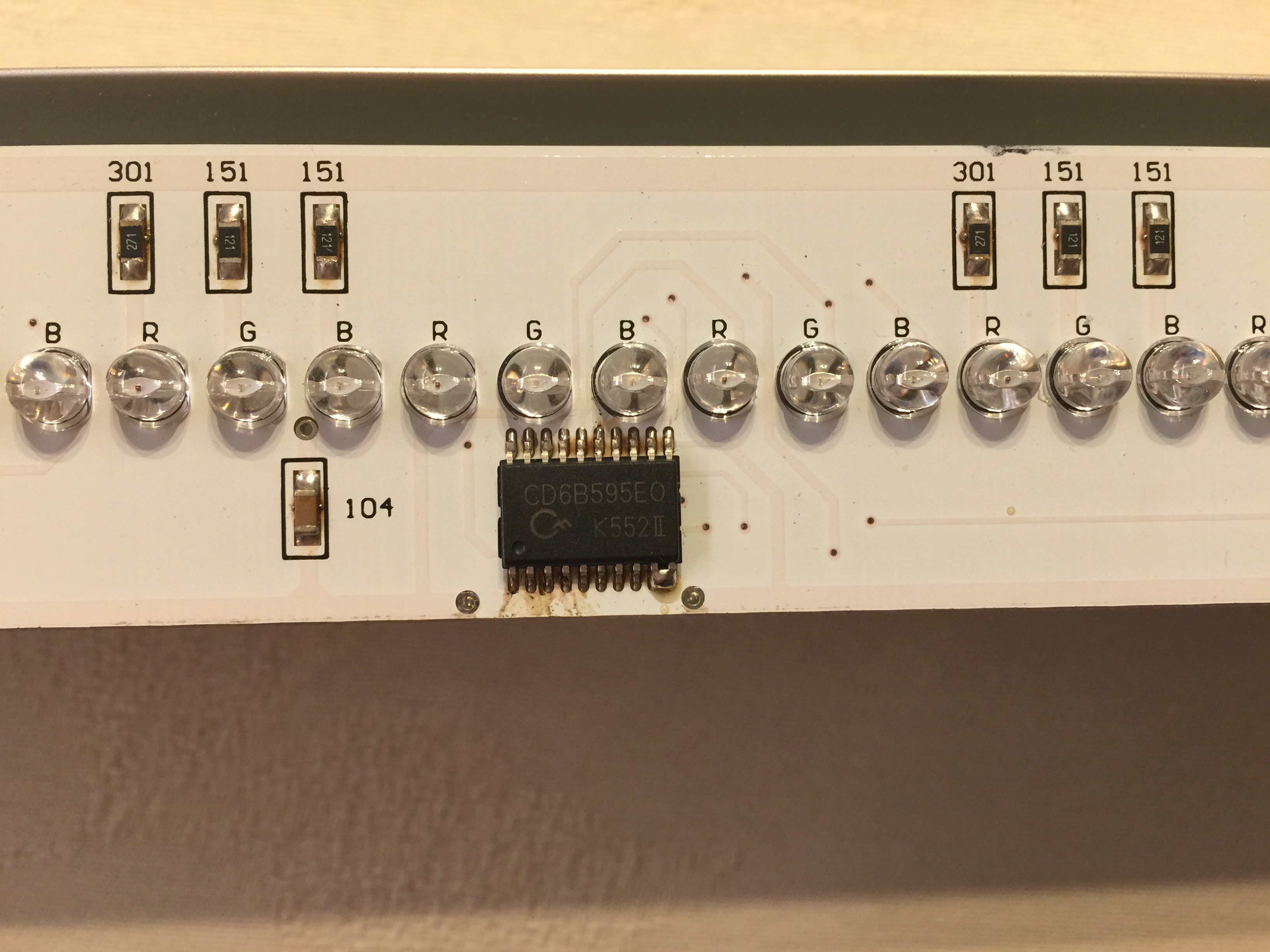

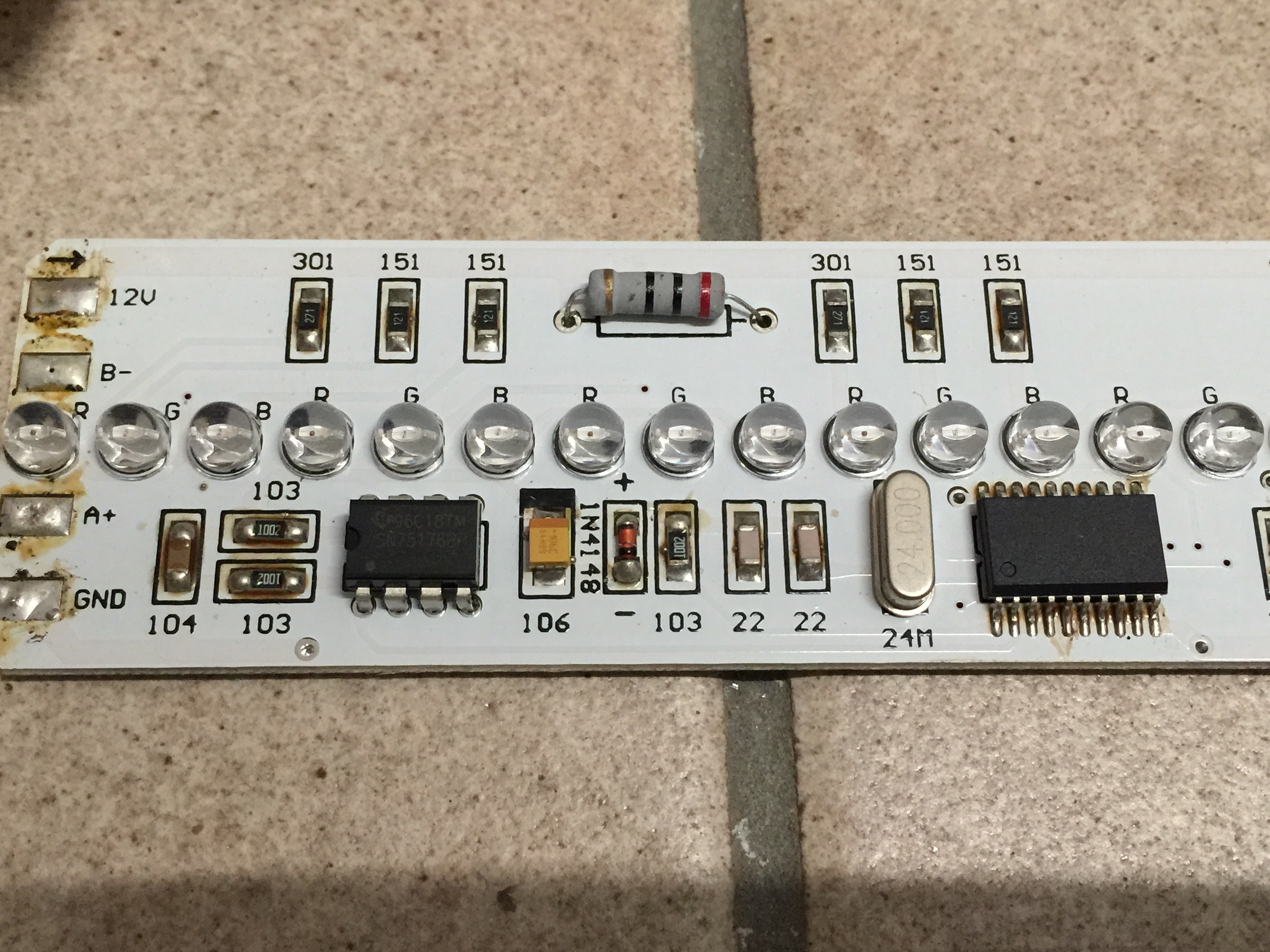

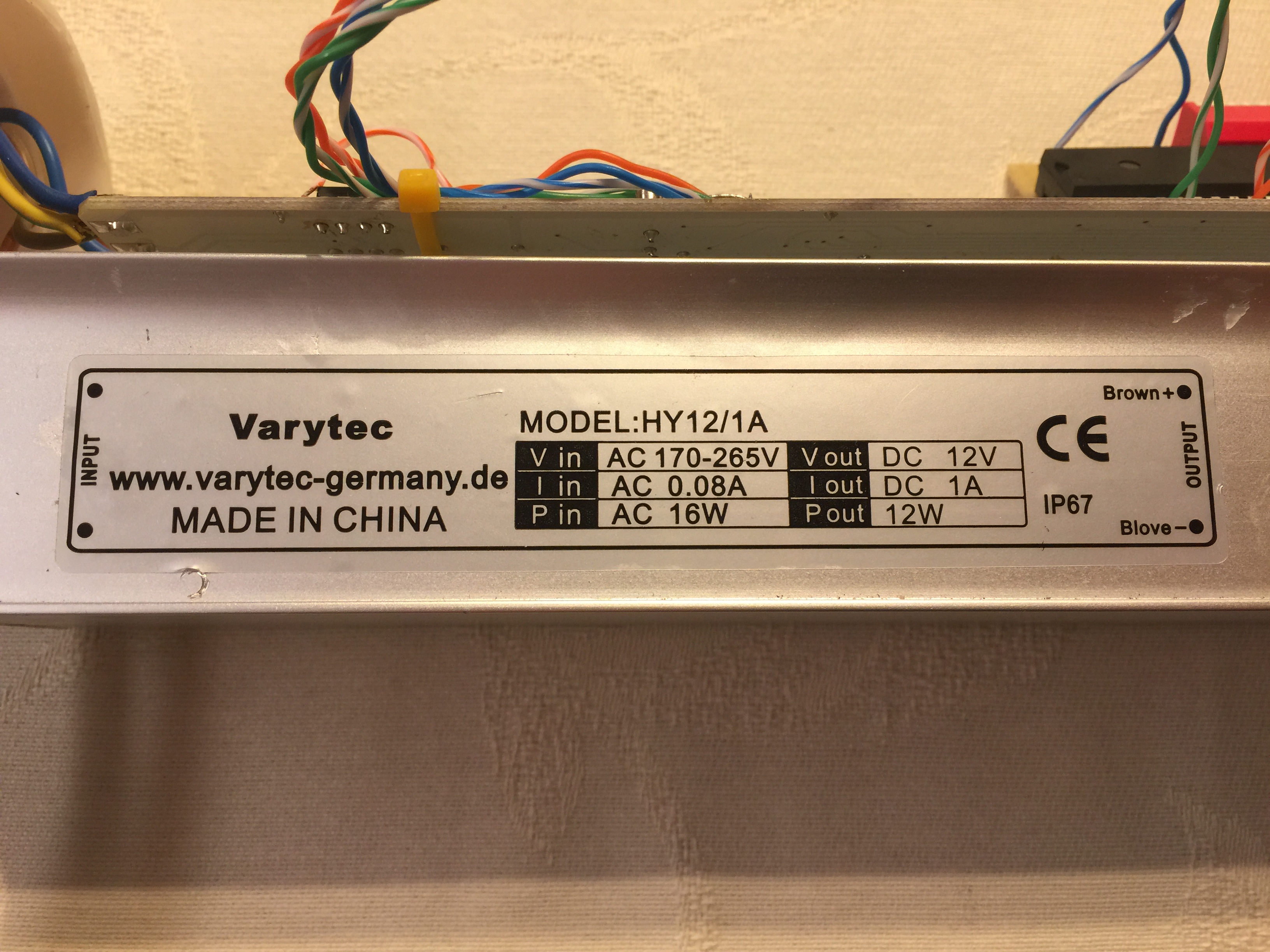

    für einen besseren Überblick habe ich Bilder der Tube angehängt. (Von vor und nach dem Umbau)

    So wie es scheint sind jedoch die 3 Schieberegister der springende Punkt. Im Gegensatz zu den von dir umgebauten Tubes, sind bei mir die Schieberegister nicht für allein eine Farbe zuständig. Nachdem ich die Verbindungen zwischen den Schieberegistern und den LED's durchgemessen habe, komme ich zu folgender PIN Belegung:

    [Blocked Image: http://img5.fotos-hochladen.net/uploads/belegunglqjwnsheg4.png]

    Würdest du die entsprechenden Änderungen für mich an der Firmware vornehmen und welche Fusebits müssen dann gesetzt werden?

    Vielen herzlichen Dank für deine Hilfe :thumbup:
    Michael

    Hi Stefan,
    das setzen der Fuses auf die Werte des DMX Transceivers kommt nicht von ungefähr. Da im Wiki Artikel leider nichts konkretes dazu steht, Markus M. jedoch auf einen Kommentar bei Youtube geantwortet hatte:
    "Ich habe die vorhanden Controler entfernt und duch modifizierte Transceiver von Hendrik Hölscher ersetzt. Dann habe ich mir noch mit Hendriks DMX-Bibliothek eine eigene Firmware für die Ansteuerung geschrieben."

    habe ich die Fuses wie bei Henne's DMX Transeiver gesetzt (Low: 0x3F / High: 0x9D)

    Sollten die Werte falsch sein, wäre ich natürlich dankbar wenn mir jemand die richtigen nennen könnte.

    Desweiteren stellt sich mir dann aber immernoch die Frage was die Unterschiede in den beiden .hex Dateien aus dem Projektordner sind?

    Gruß

    Michael

    Ich habe vor ein paar Wochen die Anleitung zum Umbau der Varytec Led Tubes hier im DMXControl Wiki gelesen und mich jetzt daran gemacht die Erste meiner Tubes umzubauen.
    Zunächst vielen herzlichen Dank an alle Beteiligten für die Anleitung und die Mühe und Arbeit, die in das Projekt gesteckt wurde.
    Ich habe jedoch zwei Fragen, da ich nach dem Umbau auf kleinere Probleme gestoßen bin.

    In dem Projektordner zum Runterladen gibt es direkt im Hauptverzeichniss die Datei LED-Tubes.hex. Diese habe ich auf meinen Atmega geschrieben und die Fusebits wie beim DMX Transciever von Hennes gesetzt. Die Led's lassen sich jedoch leider nicht per DMX ansteuern, sondern flackern nur sproradisch und willkürlich in den einzelnen Segmenten.
    Danach habe ich exakt das gleiche mit der LED-Tubes.hex aus dem Unterordner DEFAULT ausprobiert und nun kann ich einzelne Segmente per DMX steuern. -> Meine erste Frage ist nun, was genau der Unterschied dieser beiden Firmwares ist? :huh:

    Das zweite Problem hat sich dann nach dem die Steuerung der Segmente prinzipiell funktioniert gezeigt.
    Sollte nicht normalerweise Segment 1 Rot auf Kanal 1, Segment 2 Rot auf Kanal 4, 3 Rot auf Kanal 7 usw... reagieren ?
    Wenn ich im DMXControl die Kanäle 1 bis 24 hochziehe leuchten alle Segmente in Weiß, somit werden auch alle Kanäle ausgewertet, jedoch ist die Kanalbelegung für Rot z.b. wie folgt:

    Segment: (Kanal für Rot)
    1 ( 1)
    2 (10)
    3 (19)
    4 ( 5)
    5 (14)
    6 (23)
    7 ( 9)
    8 (18 )
    :argh:

    Ich vermute momentan das dies daran liegt, dass meine LED Tube Platinen ein leicht anderes Layout haben, mit mehr SMD Bauteilen bestückt sind und somit einer anderen Hardwarerevision entsprechen. Meine Frage ist nun wie ich die Kanalbelegung derTubes in der Firmware so anpassen könnte, dass die Kanäle auch in einer sinnvollen Reihenfolge ausgewertet werden?

    Vorab schonmal vielen Dank an alle die mir da weiterhelfen können!
