  • Steuerplatine für Moving Head (Eigenbau)

    Hallo Zusammen

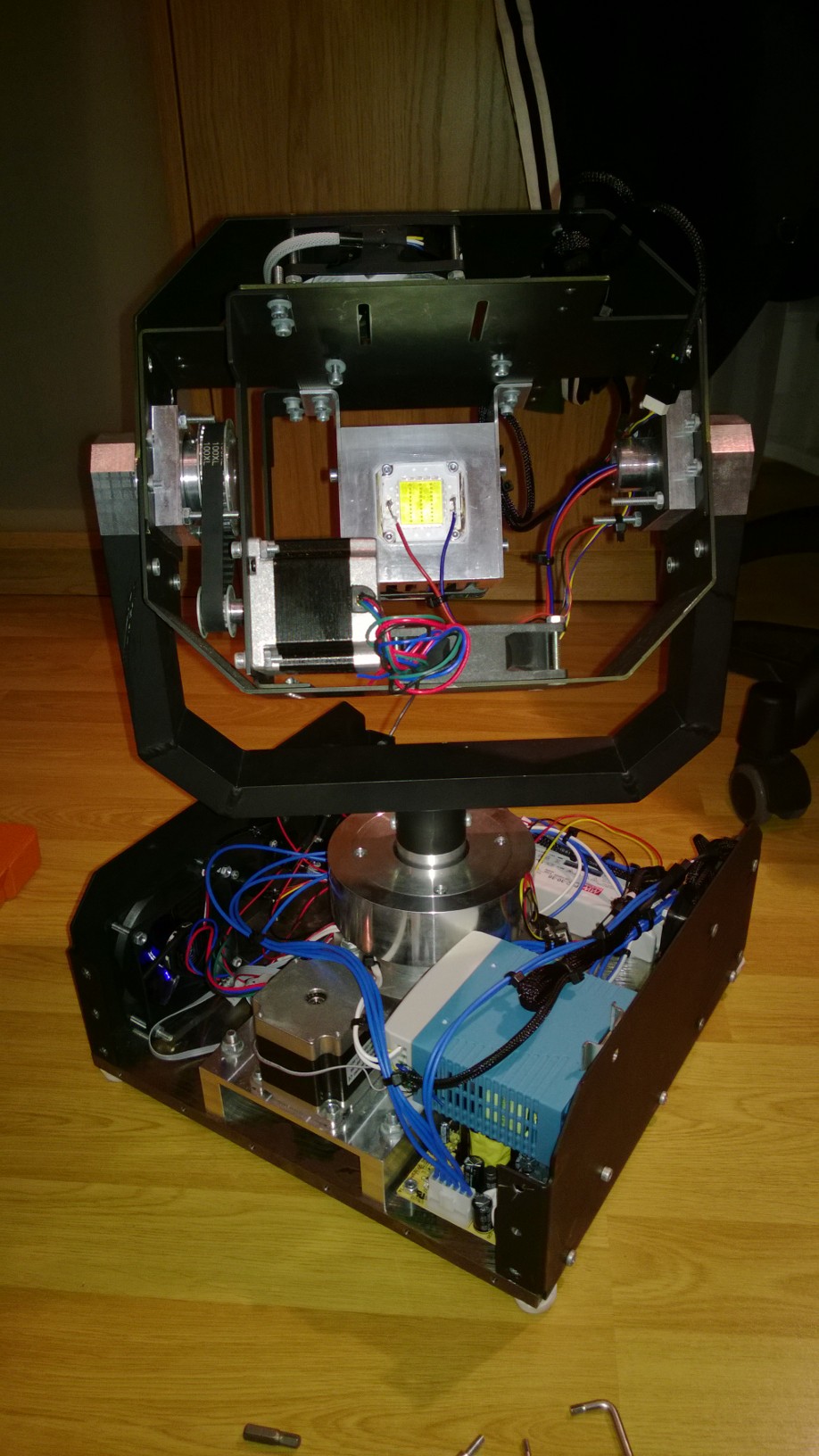

    Ich habe vor längerer Zeit schon hier ins Forum geschrieben, da ich einen Moving Head baue. Das Gerät selbst ist fast fertig, das heisst, die Optik (mit 30W LED) funktioniert inkl. Gobo- und Farbrad. Zusätzlich wurde das Gerät fertig hergestellt. Ich habe im Anhang noch ein Bild des MH's, jedoch ohne Effekträder und Verschalung.

    Doch nun kommen wir zum altbewährten Problem ?( Und zwar ist das die Motorensteuerung der PAN-TILT Einheit... Ich habe die Platine von Hoelscher nachgebaut, jedoch ist diese zu schwach für meine Motoren. Ich habe auch noch andere Steuerungen vergeblich ausprobiert. Ich weiss nun einfach nicht mehr weiter und habe mich entschieden hier anzufragen, ob mich jemand in diesem Projekt unterstützen möchte. ^^

    Ich bin nun auf der Suche nach einer motivierten Person, die mir eine fertige Steuerungsplatine (DMX) für Stepper-Motoren herstellen würde. Die Kosten würde natürlich ich übernehmen (Material, Arbeit) und ich würde dann die beiden Stepper zusenden, damit man gerade mit diesen Motoren ausprobieren kann. Auch ein DMX-Interface würde ich zur Verfügung stellen.
    Datenblatt Motor: https://www.distrelec.ch/schrittmotor/t…6-28-126/375242

    Ich wäre wirklich sehr dankbar, wenn jemand bereit wäre, mich bezüglich Steuerung zu unterstützen.

    PS: Falls ihr Fragen zu meinem Eigenbau habt, nur her damit! :D

  • DMX Transceiver erkennt kein DMX-Signal

    Hallo Zusammen

    Ich habe es nun geschafft, dass der Transceiver korrekt funktioniert :thumbup:

    Jedoch hat sich schon wieder ein anderes Problem gestellt. :argh:
    Und zwar habe ich noch zwei Platinen gemacht mit den beiden L298 ICs drauf für meine zwei Schrittmotoren (https://www.distrelec.ch/schrittmotor/t…6-28-126/375242). Die Schaltung habe ich genau so gemacht, wie Henne es beschrieben hat. Also mit den Dioden, etc.
    Dann habe ich ein Netzteil, welches 50V bei 2A liefert. Alles soweit wunderbar. Doch mein grosses Problem ist, dass sich bei den Motoren einfach nichts tut. Manchmal "zittern" sie einwenig, jedoch vom Drehen fehlt jede Spur. :cursing: Auch fahren sie die Referenzfahrt gar nicht ab.
    Was mir auch aufgefallen ist, dass der L298 trotz Kühlkörper enorm heiss wird...
    Was soll ich nun tun? Ich weiss echt nicht mehr weiter, denn die Platinen sind korrekt verlötet und die Schrittmotoren sind auch richtig angeschlossen...

    Ich bin um jede Antwort froh und grüsse euch :)

  • DMX Transceiver erkennt kein DMX-Signal

    Vielen Dank für eure schnelle Antwort!
    Ich habe wahrscheinlich die falschen Fuse Bits gesetzt. Ich habe den Oszillator des ATmega ausgeschaltet :cursing:
    Leider kann ich auch nun gar nichts mehr programmieren, da ich nicht mehr zugreifen kann...
    Nun muss ich halt irgenwie eine Lösung finden, um wieder neue Fuse Bits programmieren zu können.
    Wisst ihr eventuell, wei das gehen könnte?
    Jedoch weiss ich nun, welche Fuse Bits definitv drauf müssen :D

    Was die Startadresse anbelangt, bin ich leider auch nicht schlauer geworden. Ich konnte leider nichts finden im Quellcode. Ich weiss nicht mal, ob ich überhaut am richtigen Ort geschaut habe.. ?(

  • DMX Transceiver erkennt kein DMX-Signal

    Hallo Zusammen

    Ich möchte zwei bipolare Schrittmotoren per DMX ansteuern lassen. Ich habe mich somit für den DMX-Transceiver von Henne entschieden. Den Transceiver habe ich bei embedded projects SMD fertig gekauft. Zusätzlich habe ich noch die benötigte Printplatte herstellen lassen, welche die beiden L298 und die Dioden beiinhaltet. Den Atmega konnte ich auch ohne Probleme flashen.

    Heute wollte ich die Steuerung ausprobieren, jedoch ohne Erfolg... Beim Transceiver leuchtet die rote LED immer zwei Mal, was ja heisst, dass D+ und D- des DMX-SIgnal vertauscht sind. Somit habe ich die beiden Pole vertauscht, jedoch auch ohne Erfolg. :huh:

    Darum habe ich noch die Test-File heruntergeladen und ausprobiert. Auch dort funktioniert der Transceiver nicht, denn die rote LED blinkt nur immer, egal welche Schalter ich auf ON setze. :S

    An was könnte das liegen? Ich denke, dass ich alles richtig gemacht habe. Ich habe bei den DIP-Schaltern einfach den ersten Schalter auf ON gesetzt. Somit müsste ja der Transceiver auf dem DMX Kanal 1 sein.

    Vielen Dank bereits im Voraus für eure Hilfe!


    Viele Grüsse

    CYRA

  • Moving Head Eigenbau (DMX Transceiver)

    Danke Stefan!


    Mein Ziel schlussendlich ist es ja die beiden Schrittmotoren zu steuern. Ich dachte, die beiden L298 kann ich direkt auf der Platine des Transceivers befestigen, mittels Sockel. :whistling:


    Dann muss ich nun eine zusätzliche Platine anfertigen lassen, um die IC's und Dioden, und was es sonst noch alles hat, befestigen zu können. Dann kann ich diese mit dem DMX Transceiver verbinden. Ist das so richtig? :?:


    Danke nochmals für eure Hilfe!


    Freundliche Grüsse
    CYRA

  • Moving Head Eigenbau (DMX Transceiver)

    Hallo Zusammen

    Ich baue mit ein paar Kollegen ein Moving Head Spot. Bis jetzt klappt auch alles sehr gut. :D
    Wir bauen den Moving Head auf LED-Basis mit einem 30W-COB-Chip. Dazu haben wir ein Gobo- und ein Farbrad, welche wir beide mit dem StepperControl von DMX4ALL ansteuern. :)
    Für PAN und TILT jedoch möchten wir den StepperControl von Hoelscher (http://www.hoelscher-hi.de/hendrik/light/dmxstep.htm) nachbauen. Den DMX Transceiver haben wir SMD montiert bei embedded projects (http://shop.embedded-projects.net/index.php?modu…artikel&id=1491) gekauft, weil wir bezüglich Stepperansteuerung nicht viel verstehen. Für PAN und TILT verwenden wir bipolare Schrittmotoren (https://www.distrelec.ch/schrittmotor/t…1-28-101/375241). Um die anzusteuern benötigen wir ja zwei L289 oder L293D ICs.
    Doch nun wissen wir nicht genau, wie wir das einbauen müssen und was wir sonst noch benötigen. Auf der Hoelscher Website wurde ja nicht mit der SMD-Version gearbeitet. :S
    Was müssen wir nun noch kaufen und wie bringen wir die Motoren zum drehen?

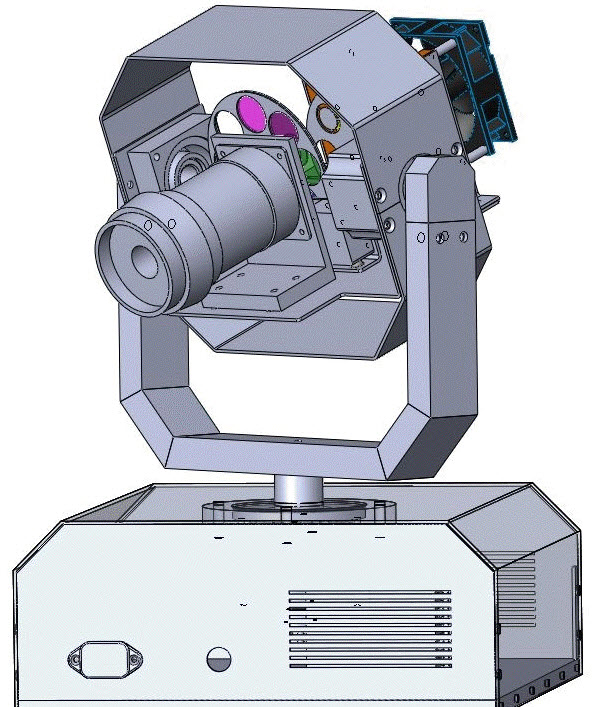

    Ich habe euch noch ein Bild unseres Computermodells des Moving Heads angehängt. Ja ich weiss, dass der Zoom sehr gross ist, diesen haben wir aus einem alten Beamer ausgebaut :P

    Vielen Dank für eure Hilfe schon im Voraus!!!

    Liebe Grüsse aus der kleinen Schweiz ;)
