Wie gesagt habe noch drei Platinen abzugeben. Bin noch am überlegen ob ich nicht noch einen DMX Tester implementiere, bei dem STM32F405 ist noch einiges an Speicherplatz frei.

Hallo,

das Programm Jinx gibt immer 25 Frames aus, daher verwende ich auch 25Frames. Die Framerate kann aber beim DMX Recorder im Menue von 20 - 44 Frames eingestellt werden.

Gruß

Uli

Hallo liebe Gemeinde,

ich habe noch drei Leiterplatten von meinem neuen Projekt DMX Recorder/Streamer abzugeben!

Der DMX Recorder/Streamer speichert über mehrere Stunden hinweg DMX Echtzeitdaten auf einer max. 32GByte großen SDHC Karte ab. Über das 128 x 64 Pixel große OLED Displays können bis zu 255 Files gespeichert und wiedergegeben werden.

Die Bedienung gestaltet sich durch das OLED Display und den 4 Tasten recht simpel. Files werden mit einer Bockgröße von 512 Bytes im TPM2 Format gespeichert bzw. abgespielt.

Jetzt fehlt DMXControl nur ein Plugin um direkt TPM2 Daten zu generieren

Gruß

Uli

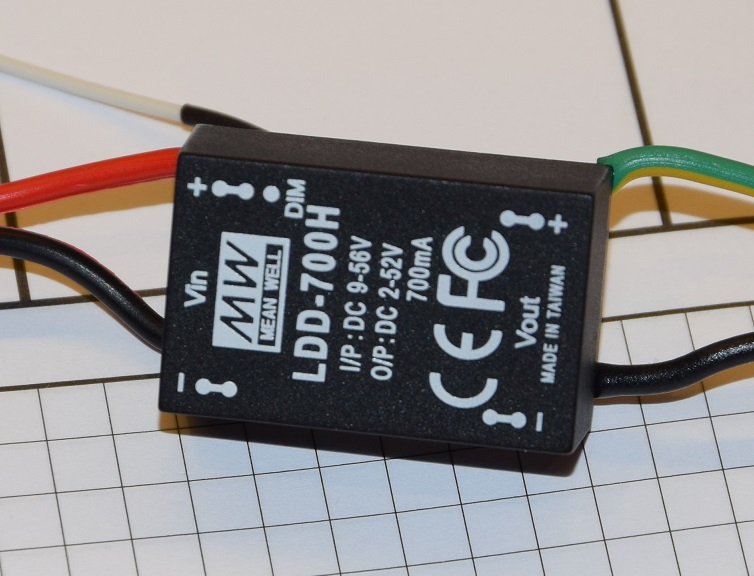

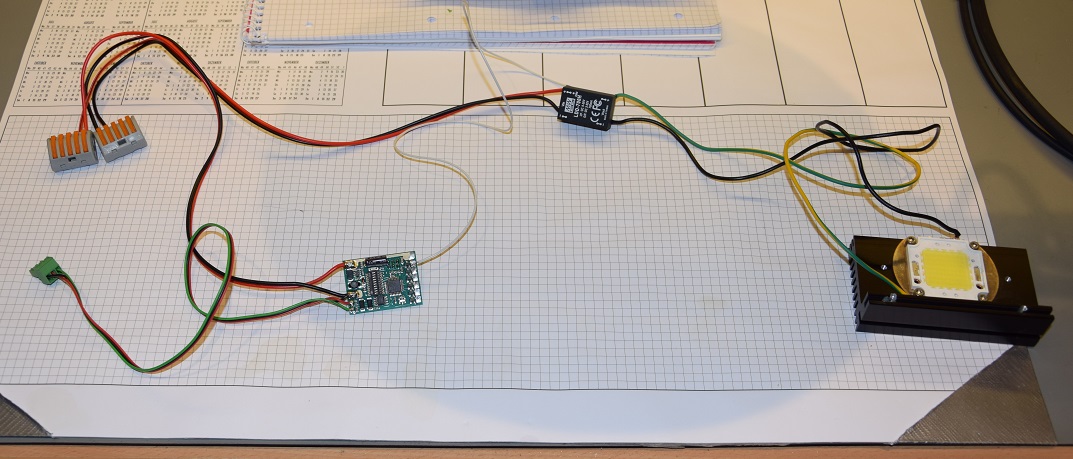

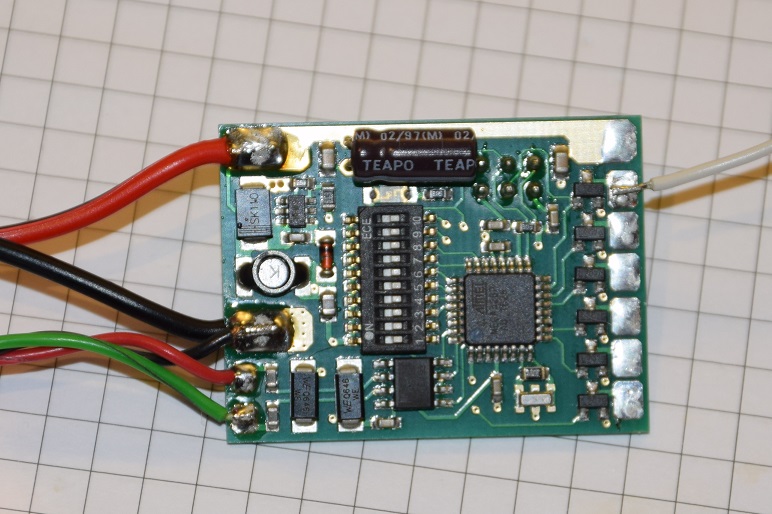

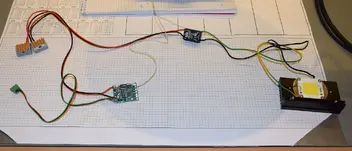

Nichts einfacher als das! 50W High Power LED, Mean Well DC/DC Constantstrom Regler, und mein 6 Kanal DMX RDM Controller in der 48Volt Version.

Hallo,

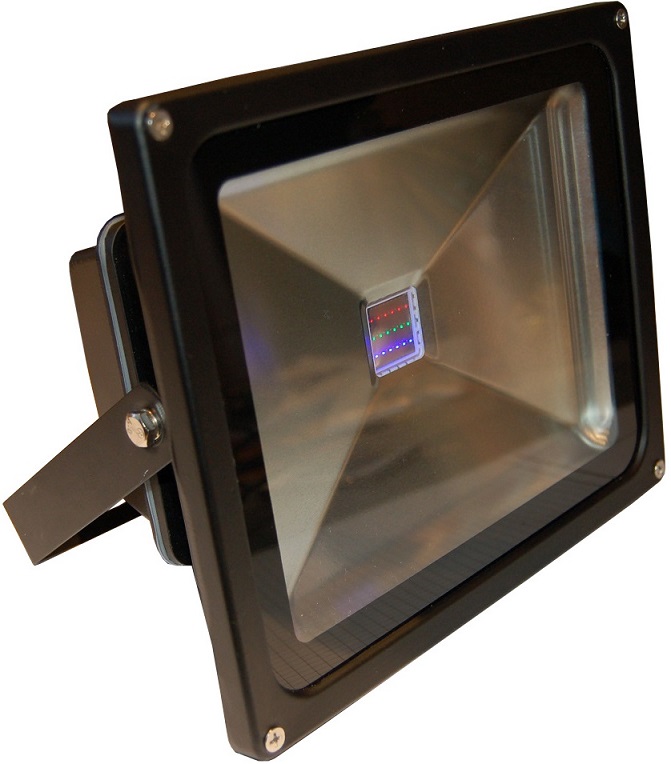

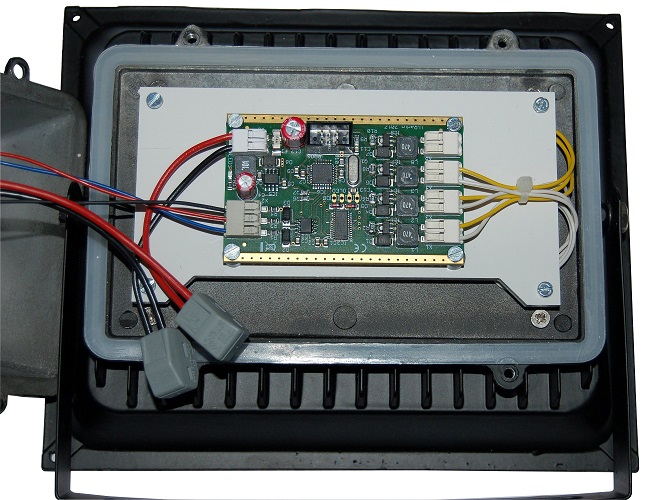

Habe ich auch schon mal realisiert. Welche LEDs möchtest du verwenden. Verwende einen einfachen billig China Strahler und Bau diesen wie ich auf DMX um.

https://www.ulrichradig.de/home/index.php…anal_controller

Bisschen weiter unten auf meiner Seite.

Gruß

Ulii

So der Preis steht fest und liegt bei 65€. Das Gehäuse wird halt hier in Deutschland gefertigt und bei 20 bestellten Gehäuse ist am Preis nicht viel zu machen.

Im Anhang mal das nun fertige Gehäuse mit Octonode. Tastatur und Display werden via I2C vom Node angesprochen.

Gruß
Uli

das ist natürlich Mengenabhängig, bei 10-20 Stück liege ich jetzt bei 50€ (made in Germany)!

Alles mögliche kann da rein, von einem Switch bis hin zu einem Octo Node oder RasPi. Für die XLR Durchbrüche gibt es USB Buchsen HDMI usw.

Hallo,

lange Zeit habe ich nach einem 19" Gehäuse für meine selbst gebauten Komponenten gesucht. Jetzt lasse ich meine eigenes Gehäuse fertigen (siehe Bilder).

Die Aussparungen für die XLR Buchsen sind vorgestanzt und können nachträglich ausgebrochen werden. Das Display ist ein Standard HD44780 2x16 Zeichen Display. Als Taster verwende ich Bürklin B6-R-SW.

Das Gehäuse ist aktuell Kobalt blau glänzend, wird aber nun in matt bestellt (Fingerabrücke sind sonst sichtbar). Jemand auch interesse an einem Gehäuse für selbst gebaute komponenten?

Gruß
Uli

Ne, wer Funk kennt nimmt Kabel

fertige Platine oder nur LP.

Hallo,

in 1 - 2 Wochen.

Gruss
Uli

Hallo,

hier mal mein kleiner DIY DMX RDM RGB LED Gartenstrahler nur so als Idee.

Gruß
Uli

Hallo,

Werbung an

nimm doch einfach den Quad Art Net. Ein nicht benutzter Port kann auf das gleiche Universum gepatcht werden (quasi als Switch). Desweiteren ist das Quad Art Net fertig bestückt nur 4 Stecker müssen eingelötet werden. Das andere 4 Fach Node mit RDM ist auch schon fertig, wird aber demnächst mit bearbeiteten Gehäuse angeboten, aber zu einen wesentlich höheren Preis.

Werbung aus

Gruß
Uli

Hallo,

Im 433Mhz Band gibt es auch Amateurfunker die Senden aber nicht auf der Frequenz 433.92 hier gibt es auch einige Kanäle für unterschiedliche Nutzer. Gibt es Probleme auf 433.92 kann auch noch auf andere Frequenzen im ISM Band ausgewichen werden. Im ISM Band 433 wird mit max. 10mili Watt gesendet also muss ein Störer in der Nähe sein. Störungen sind fast ausgeschlossen bzw. bei mir auf der Bühne noch nie aufgetreten.

Gruss
Uli

Nein, die sind nicht teuer. Diese Streifen können / bzw. werden in exklusiven Küchen und unter Fliesen verbaut. Wer schon China Streifen prof. verbaut, hat schon einige Erfahrungen gesammelt und schätzt meine Streifen.
Das ist Qualität! Die Streifen z.B. werden bevor Sie vergossen werden in einer Kammer getrocknet und die ALU-Schienen mit einem Plasma bearbeitet zur besseren Haftung des Polyurethan, damit sich dieses später sich nicht hebt.

Die können aneinander gelötet werden.

Hallo,

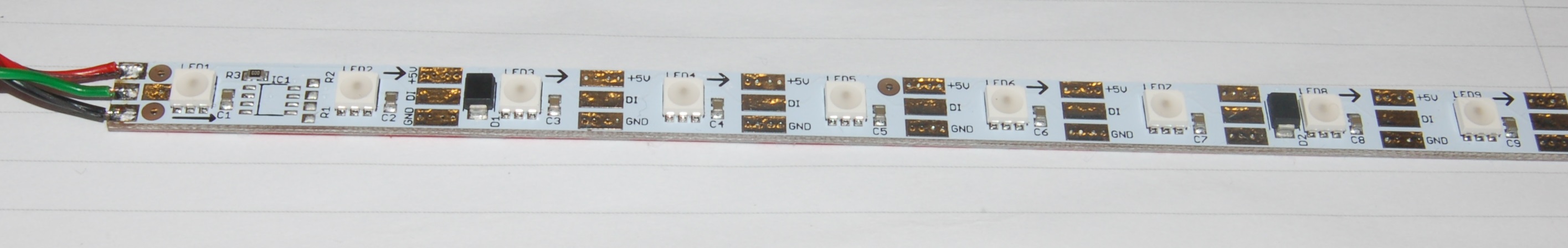

bezüglich WS2812 Strips, WS2812 kompatible Strips werden auch hier in DE gefertigt.

>> Ich glaube in Deutschland werden gar keine Pixel-Strips (sel hergestellt die deutschen Vertriebsfirmen kaufen auch nur in großen Mengen in China ein und hauuen hier 500% und mehr drauf.

39€ für 80cm. Hier werden aber hochwertige LEDs eingesetzt und keine Worldsemi WS2812.
FR4 Leiterplatte 1,6mm 70µm Kupfer sowie 24 Stunden Test bei 50°C und 100% Leistung.
Je nach Kundenwunsch auch vergossen in einem Profil mit Polyurethanharz.

ist halt alles eine Frage der Qualität die meisten suchen "billig"

Gruß
Uli

Ja, jetzt sind alle Leiterplatten weg.

APA102 Routine hinzugefügt!

So habe hier noch drei Platinen abzugeben (GRATIS). E - MAIL mit Adresse an mich und hier im Forum 1 - 2 - 3 posten.

Gruß
Uli
