Tja da bin ich mal wieder, alle Projekte liegen komplett auf Eis, weil.........Scheidung Umzug Stress Firma und und und
. Ich richte es mir gerade wieder etwas häuslich ein, ich wohne jetzt in der Nähe von Aschaffenburg.
@ Michael_w: Ich hätte auch Interesse an ein zwei Platinen. Gib mal bitte die Daten wie was wann und wer gegen wen

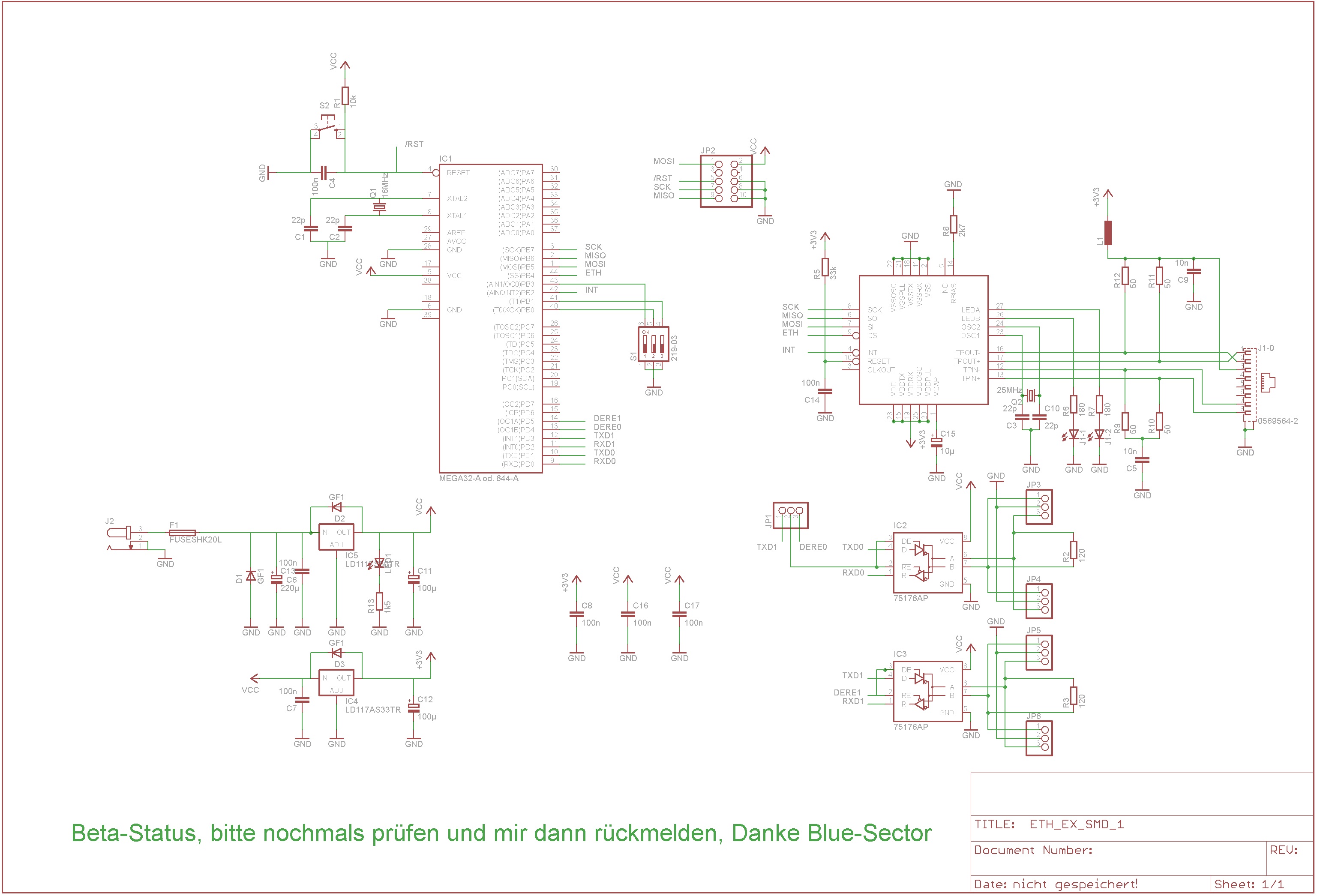

Ich hänge mal den aktuellen Schaltplan von der SMD Version ran, mit der Bitte, diesen kurz zu prüfen und mir bei evtl. Fehlern kurz eine Rückmeldung zu geben. Ich gehe aber mal davon aus, das sich keine Fehler eingeschlichen haben. Ich habe der Übersichtlichkeit halber den Schaltplan in Beta-Status beschriftet. In der finalen Version werde ich das dann auch vermerken, damit keiner mehr durcheinander kommt
Betreffs der Versionsseite würde ich meinen Server anbieten, bin nebenbei noch Provider und habe Speicher ohne Ende im Rechenzentrum im Düsseldorf, heisst, nix Privat (Zoff?¿?) und immer Verfügbar
Hmmmmmmmmm ich bin auch relativ spät hier eingestiegen, kann aber den gesamten Threat doch gut nachvollziehen, Stand der Dinge ist, das es zwei relativ stabile Versionen von dem Netnode gibt: einen mit dem ATMega 32 mit einem Ein/Ausgang und einen mit dem (pinkompatiblen) ATmega 644 mit zwei Ein/Ausgängen. Im Moment bin ich dabei letztere Version als SMD Version zu miniaturisieren. Es besteht (meiner Meinung nach) im moment jedenfalls keinerlei Veranlassung, die Threats zu trennen und noch mehr Verwirrung zu stiften. Andrerseits könnte mal wirklich eine Seite mit einer Versionsübersicht eingerichtet werden, das man dann auch die aktuellste oder die stabilste Version laden kann. Das wäre sinnvoll.

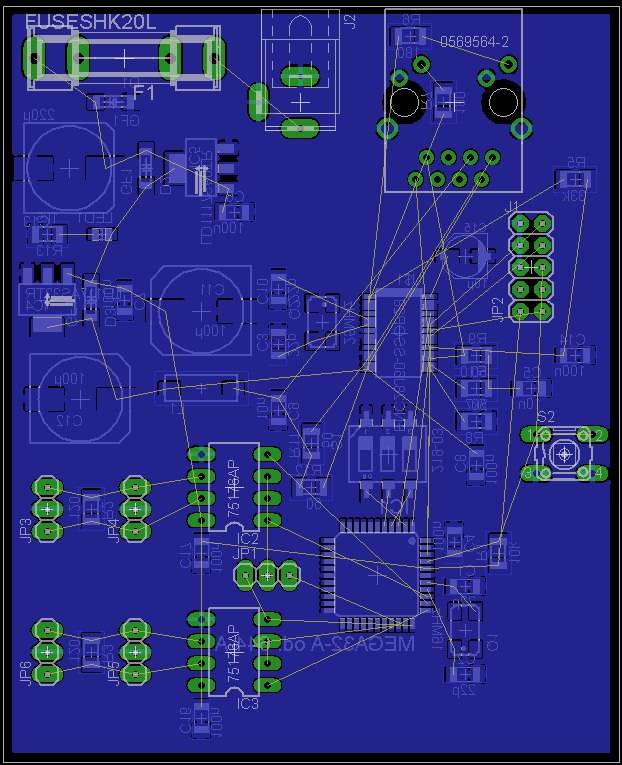

So hier Entwurf, es ist nur ein Entwurf (der 4te), also bitte keine Kommentare betreffs der Anordnung usw. es ist noch nichts an seinem endgültigen Platz. Ich habe so meine Probleme mit der Vielzahl der kreuzenden Verbindungen, werde ich aber noch sicher lösen.
Ich weis, der Standart ist 5 pol. aber........... es hält sich keiner dran
Ich habe gerade einen Martin MX 10 Extreme bei mir zur Wartung und der hat (Sunlite übrigens regelmäßig auch, über Eurolite schweige ich mich hier mal aus
).......... 3pol. Ich will jetzt damit aber keine Diskusion wieder lostreten, nur anmerken und bei dieser Platine ist es jedem selbst überlassen, welche XLR Buchsen er nimmt.
Ja wie gesagt, das ist so ein Pausenfüller (als Ablenkung vom SMD Layout, habe ich in 15 min gemacht) kann ich ja noch optimieren, weitläufig, auch ja, dafür ohne Durchkontaktierungen und ohne Brücken (glaub mir, ich kann auch anders, aber das schafft dann kein Anfänger zu löten, mal schauen, was Du zur SMD Platine sagst).
Thema Terminierungswiderstände: Ist ein Streitthema, einige Quellen sagen, ein Terminierer am Anfang einen ans Ende, andere sagen, Terminierer am Anfang sind Quatsch, ich werds so machen, wie Du es vorschlägst, schaltbar per Jumper
Am ENC28J60 fehlen noch 5x 100N
5x 100n ?¿? Ich würd sagen einer langt
außerdem sind die 3polig
Zeige mir bitte ein kommerzielles Gerät, bzw. jemanden, der die 5 poligen XLR´s in der Praxis nutzen. Ich bin seit Jahren in den beiden größten Diskothekenketten Deutschlands unterwegs und ausnahmslos alle (weit über 100) nutzen die 3 poligen, glaubs mir.
Ansonsten, mit der SMD habe ich noch so mein Kreuz, fakt wird auch sein, die macht keiner daheim, die werden wir anfertigen lassen müssen, wegen der engen Durchkontaktierungen. Ich schau mal, das ich einen Entwurf hier veröffentlichen kann. Die Platine ist im Moment 7x8cm groß, das wird sicher noch ein bisschen weniger
Der Bob

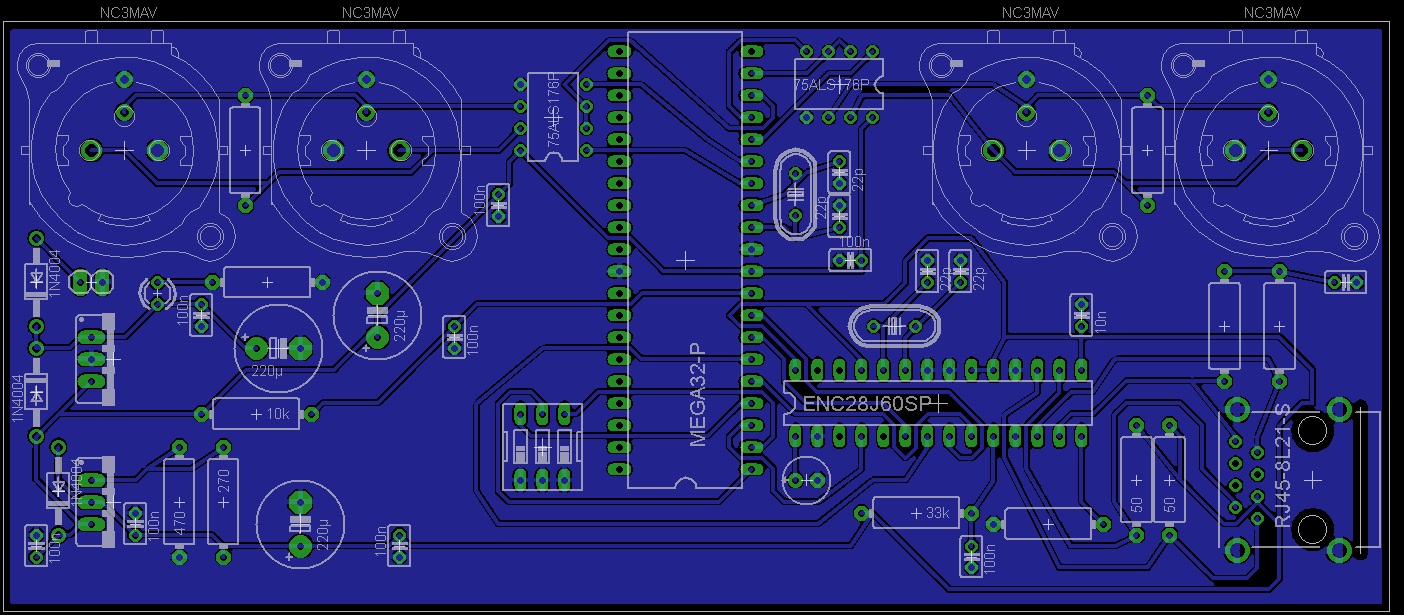

So nebenbei, so quasi als Pausengestaltung, habe ich mal ein neues Board "designt", dem geneigten Betrachter wird auffallen, das ich den Stromversorgungsstecker noch nicht mit eingebaut habe, sowie nur eine einfachen RJ45 Buchse verwendet habe (ist das eigentlich ein Problem?¿?). Gebt mal Laut, ob das so taugt. Aso, ist eine einseitige Platine OHNE Brücken oder DK´s Ich gebe zu, die Leiterbahnführung ist noch optimierungsbedürftig, aber das Grundgerüst steht schon mal.
PS: Den ISP Adapter habe ich mit Absicht nicht drauf gepackt, der Mega muss also entweder vor dem Einbau programmiert werden, oder gesockelt werden.
AAAAAAAAAAAAAAAAAAAAAHhhhhhhhhhhhhhhhhhhhhhhhhhrrrrrrrrrrrrrrrrrrgggg, nachdem ich nun das Layout schon zum 4ten mal komplett verworfen habe, drehe ich langsam durch, diese beiden LED´s in der RJ45 Buchse machen mir das Leben zur Hölle, und die restlichen 10 Leitungen, die sich wegen der völlig anderen Beschaltung der SMD Chips kräuseln wie eine Dauerwelle, bringen mich um. Der Controller hat ungelogen alle benötigten Anschlüsse auf 0,5;1;0,5 Seiten verteilt und kreuzen sich dann auch noch fein säuberlich, der Programmierport kreuzt die Leitungen nochmals und der LAN Chip nochmals
Bobby sei tapfer, Du schaffst das
Hmmmmmmmmmmm, da wohl keiner eine Meining dazu hat, werd ich wohl die Festspannungsregler nehmen, ich hab nicht so die Freizeit, um noch ein paar Tage zu warten, bis sich jemand dazu äussert, ich mag das schon fertig bekommen. Wenn ich "Pech" habe, bekomme ich wieder eine Baustelle, wo ich wieder Wochenlang weg bin.
Problem: Da ich keine TO Spannungsregler verbasteln wollte und eigentlich richtig gute Erfahrungen mit dem L1117 (speziell bei der Aussenbeschaltung und der möglichen Strombelastung von sage und schreibe 1A bei 5x3mm Kantenlänge!!! ) gemacht hatte, wollte ich den in diesem Projekt einsetzen, dabei musste ich mit Schrecken feststellen, das mittlerweile so ziemlich alle deutschen Elektronikversender ein Angebot haben, das dem Begriff ANGEBOT einfach nur spottet. Alter, ausser LM´s im TO Gehäuse ist fast nichts gescheites zu bekommen, abgesehen von den SMD Reglern mit 0,1A!!! Strombelastbarkeit. Was geht denn hier ab. Die habe nicht mal mehr die Wald und Wiesen Schaltregler, also das finde ich mal richtig, ´tschuldigung , Schei.e.
Was machen wir nun, TO´s kommen mir nicht aufs Layout, LM317AEMP hat auch keiner mehr im Angebot, ich bekomm grad den SuperFön . Hat einer von Euch ne Idee, evtl ne Sammelbestellung über Farnell bei 20 Stück kostet der 1,04€, incl. Versand 2,04€ das Stück, das würde noch gehen, evtl 2x Festspannungsregler 3,3 und 5V gibts bei denen ab 0,36€ evtl noch einige andere Sachen gleich mitbestellen, dann wird insgesamt günstiger. Gebt mal bitte Laut.
Hüüüüüüüüüüüst, oooooooooooooooooooooook tief verneigend vor Eurer Hoheit [Blocked Image: http://www.smilies.4-user.de/include/Froehlich/smilie_happy_043.gif]
Sei mir nicht böse, aber das ist zu gut, wir haben ja sonst so wenig zu lachen
<--Sitze gerade wie ein alter Opa mit Hals und Schulterwärmer und 2 IBU 600 intus (Ja die Schulter tut immer noch höllisch weh und nein die IBU´s sind keine Bauteile ) am PC und zaubere eine SMD Platine-->
Des ging mir primär nicht um da gebrate mitn Lötkolben, das wäre auch nicht das Problem, das Entlöten Falle eines Defektes wäre dann das Problem, wenn Du weißt, was ich damit zum Ausdruck bringen mag 2-3mal (ich weiss, eher unwahrscheinlich, aber ein Noob schafft das sicher
) und die Lötaugen ergo die Platinen sind hin. Und ein 8pol Sockel sprengt nicht einmal die Kasse eines Hartz4 Empfängers :pinch: (üüüüüüüü, das gibt bestimmt wieder Haue), war´n Witz
Gut, ich tu die als DIP8 planen und gut is
David: Was issn des für Beruf, den kenn ich noch nicht Netzwerkbeteruer
Kurze Nachfrage: Was findet Ihr sinnvoller? Die 75176 als DIP oder SMD Version, ich persönlich würde sagen, aus Gründen der leichten Auswechselbarkeit für den Fall eines Falles die DIP Version nehmen, oder? So groß sind die ja nun wahrlich nicht. Selbst der Sun.ite Controller hat diesen Chip als DIP gesockelt.
PS: Kann es sein, das Reichelt keine gescheiten RJ45 PrintBuchsen mit LED´s hat, ich habe keine gefunden
Ein paar kurze Hinweise für die SMD Version:
Ich werde ausschließlich 1206er Bauteile (die Elkos natürlich nicht
) verwenden, auf der Bay gibt es richtig günstige Sätze R+C mit allen gängigen Werten. Habt bitte Verständnis dafür, das ich auf einzelne Wünsche betreffs der Bauform leider keine Rücksicht nehmen kann, damit ist das Layout durchgängig einheitlich auf eine Bauform festgelegt und man muss sich nicht wegen einzelner Werte wegen einer abweichenden Bauform rumärgern. Ich hoffe, das ist auch in Euren Sinn.
So, habe mir in gut 8 Wochen Hardcore Baustelle (2 Discotheken) mal gründlich die Schulter ruiniert (Alter das sind mal Schmerzen.), damit habe ich nun genug Zeit, mich an das Projekt ran zu machen und die SMD Version zu planen. Erste Details in Kürze.
Wie war das mit selbstständig, arbeite selbst und ständig
Zwei, Drei Fragen hätte ich da doch noch, bevor ich mich an die SMD Geschichte ran mache ( Ich glaube ich mache mich gleich zum Plöbs :wacko: )
ATMEGA644p=ATMEGA644a nur anderes Gehäuse, ich frage nur, weil so betont wird, nur für 644p
192.168.178.20 müsste doch auch gehen oder nicht (wegen Fritz.Box)
ENC28J60 SMD Version, Frage hat sich gerade erledigt, Gibt es!!!
Wenn das mit dem ATMEGA SMD Version kein Problem ist, da gehe ich mal streng von aus, fange ich direkt an. :]
Hallöchen,
da ich im Moment auch eine Pixel-Mesh in Arbeit habe und mein Su....te DMX Controller a. zu lahm ist und b. zu wenig Kanäle bereit stellt, war ich auf der Suche nach einer Netzwerk-Lösung und bin dabei promt auf Eure Seite gestolpert.
Erst einmal RESPECT für dieses Projekt, welches nun auch mein neustes ist und ich würde mich da gern mit einbringen.
Wie da wäre:
Falls es noch keine Sachen in die Richtung gibt würde ich mich an die Umsetztung machen.
Da würde ich gern mitmachen (eagle)
Hat jemand schon Pläne und Bauteillisten?
Ich würde mal sagen original Plan und 1206 bzw minimum 0603 SMD, die sind eigendlich noch gut beherrschbar.
Kleiner Tip für die SMD Geschichte, nachdem ich nun auch schon Leiterplatten mit 10mil Stärke gebastelt habe (7 Wire unter einer 5mm SMD LED ) und krampfhaft und erfolglos versucht habe, einen SMD Chip mit einem QFN Gehäuse mit 3mm Kantenlänge und 16 Pins mit SMD Lotpaste dadrauf zu löten, habe ich bei den Profis nachgeschaut und festgestellt, das diese a. keine smd Lötpaste nehmen (ohne Maske oder Automat ist das sowieso kagge) und b. niemals Kolophonium nutzen und c. meine SMD Lötnadel einfach nur ganz großer Mist ist (die nehmen im Vergleich zum Chip nen Vorschlaghammer als Lötspitze) Das Zauberwort ist das richtige Flussmittel, ALTER SCHALTER, so saubere Lötstellen mit ordentlich Lötzinn habe ich schon lange nicht gesehen. Tutorial gibts , wenn das Zeug endlich aus Amiland kommt, auf meiner Webseite, die ich zu gegebener Zeit hier dann bekannt gebe.
Evtl. würd ich auch fertig bestückte SMD-Leiterplatten fertigen ( Leiterplatten anfertigen lassen und selber bestücken und flashen ). Wer Interesse hat, mal bitte melden, damit wir ungefähr abschätzen können, was die Platinen im Schnitt dann kosten würden, je mehr desto billiger :tongue:
Es funktioniert nicht, mist aber auch, die Adapter kosten nen Heidengeld und immer mehr werden die Dinger extrem Softwareabhängig. Irgendwann baue ich nur noch selber Teile, wo ich weis, das läuft mit der gängsten Software.
Die Ähnlichkeit besteht ausschließlich beim Gehäuse, was drinnen ab geht ist nicht annähernd kompatibel.
Hallöchen, ich habe da mal ne Frage: Gibt es für den USB DMX Adapter von DmxSoft.com (unter Sunlite nennt sich der Treiber SIUDI 6C) einen Treiber für DMX Control ? Ich müsste mit diesem Adapter eine paar dringende Tests an Reparaturgeräten durchführen, bekomme ihn aber mit DMX Control nicht zum Laufen.
Habs nochmal als ZIP probiert, geht nicht, kommt genau dieselbe Fehlermeldung. Ich habe es dann über den Link von Tipfehler hochgeladen, hätte ich auch selber drauf kommen können.
Da ich mehrfach versucht habe meine DDF hoch zu laden, dies aber nicht geklappt hat, stelle ich sie hier rein mit dem Bildchen vom Gerät. Es kam immer die Fehlermeldung "Es wurde keine hochgeladene Datei übergeben. Bitte versuchen Sie, die Datei erneut hochzuladen"
Es handelt sich um den "Coef Performance 250 DV", die DDF vom " COEF MP 250 Zoom" folgt in Kürze.
Die DDF ist geprüft und hat zu 100% funktioniert, bei trotzdem aufkommenden Bugs bitte um Rückmeldung unter webmaster@blue-sector.com
